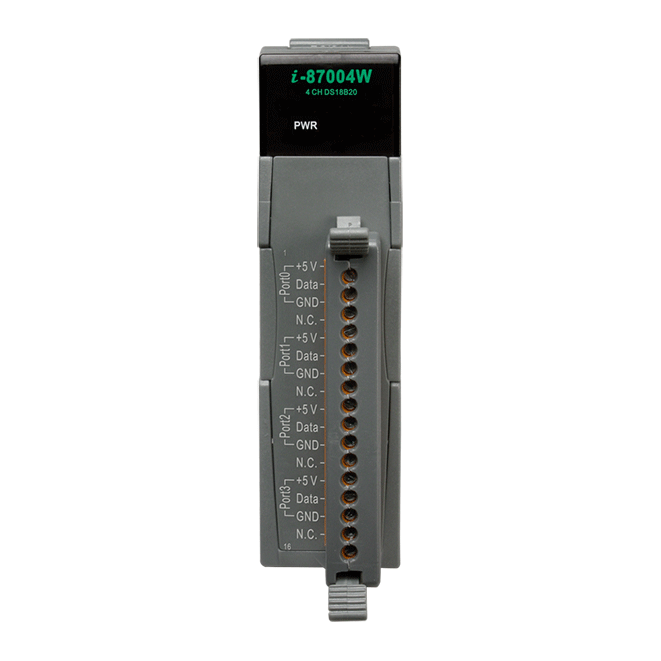

I-87004W-G
4 埠數位溫度傳感器模組、2/3 線式數位溫度傳感器 (DS18B20)
特色
- 4 埠 DS18B20 數位溫度傳感器
- 2/3 線式數位溫度傳感器
- 每埠最多可支援高達 20 個傳感器
- 使用菊鍊 (Daisy-Chin) 串接，每埠最大接線距離可達 100 公尺
- 量測溫度範圍 -55 ~ +125 °C
- 具有高精度 ±0.5 °C
介紹
I-87004W 是一 4 埠溫度量測模組，支援 2/3 線式 DS18B20 溫度傳感器輸入。DS18B20 溫度傳感器的量測範圍在 -55 ~ +125 °C 間，當量測範圍在 -10 ~ +85 °C 間，DS18B20 溫度傳感器具有 ±0.5 °C 的高精度。
I-87004W 每埠最多可支援高達 20 個傳感器，若使用菊鍊 (Daisy-Chin) 串接，最大接線距離可達 100 公尺。此外，I-87004W 還結合各項保護功能，包含4 kV ESD 保護和 3000 VDC 模組內隔離保護，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 溫度量測
• 環境監測
• 隧道監測
• 樓宇監測
相似產品
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組 (1.6 秒)、通訊 (可程式化) |
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV 空中非接觸具 ±8 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 溫度量測 | |
|---|---|
| 範圍 | -55 °C ~ +125 °C |
| 類比輸入 | |
|---|---|
| Ports | 4 |
| 感測器類型 | DS18B20 |
| 每 Port 的感測器數量 | 20 |
| 感測器線長 | 每埠最長達 100 m |
| 解析度 | 12-bit |
| 精度 | ±0.5 °C (參閱規格說明) |
| 採樣率 | 1 Hz |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| Data 格式 | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| 通訊協定 | DCON |
| 電源 | |
|---|---|
| 功耗 | 最大達 0.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
規格說明
±0.5 °C 精度僅支援在量測範圍 -10 ~ +85 °C 之間
