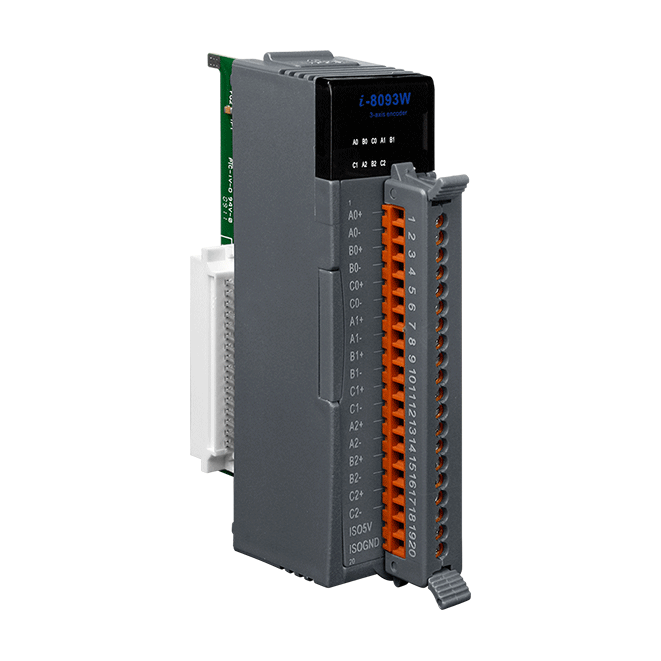

I-8093W-G
3 軸高速編碼器模組
特色
• 3 軸編碼器輸入
• 象限 (Quadrant)模式最大的輸入速率為 1 MHz
• 脈波(Pulse)/方向 (Dir)和正轉 (CW)/反轉(CCW)模式為 4 MHz
• 32-bit 計數範圍
• 2500 Vrms 光隔離保護
• 象限 (Quadrant)模式最大的輸入速率為 1 MHz
• 脈波(Pulse)/方向 (Dir)和正轉 (CW)/反轉(CCW)模式為 4 MHz
• 32-bit 計數範圍
• 2500 Vrms 光隔離保護
介紹
I-8093W-G 是一3 軸的高速編碼器/計數器輸入模組。每一軸都可以個別設定其計數模式為象限 (Quadrant), 脈波(Pulse)/方向 (Direction) 或正轉 (CW)/反轉(CCW)。可以計數之最高脈波頻率，象限 (Quadrant)模式最大的輸入速率為 1 MHz, 脈波(Pulse)/方向 (Direction)和正轉 (CW)/反轉(CCW)模式為 4 MHz。I-8093W 適用於位置/距離測量、速度測量、電機控制反饋、手輪輸入等。

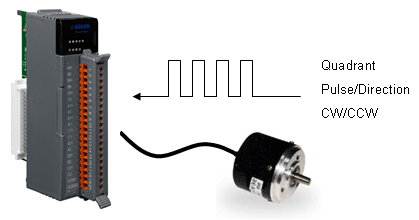

應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power and Communication 9 x Status |
| 編碼器輸入 | |
|---|---|
| 軸數 | 3 軸 |
| 模式 | 1. Quadrant Counting 2. CW/CCW 3. Pulse/Dir |
| 解析度 | 32-bit |
| 計數速度 | 1. Quadrant Counting: 1 MHz 2. CW/CCW: 4 MHz 3. Pulse/Dir: 4 MHz |
| 電源 | |
|---|---|
| 功耗 | 最大達 2 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 115 x 102 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +85 °C |
| 濕度 | 5 ~ 90 % RH, 無凝露 |
