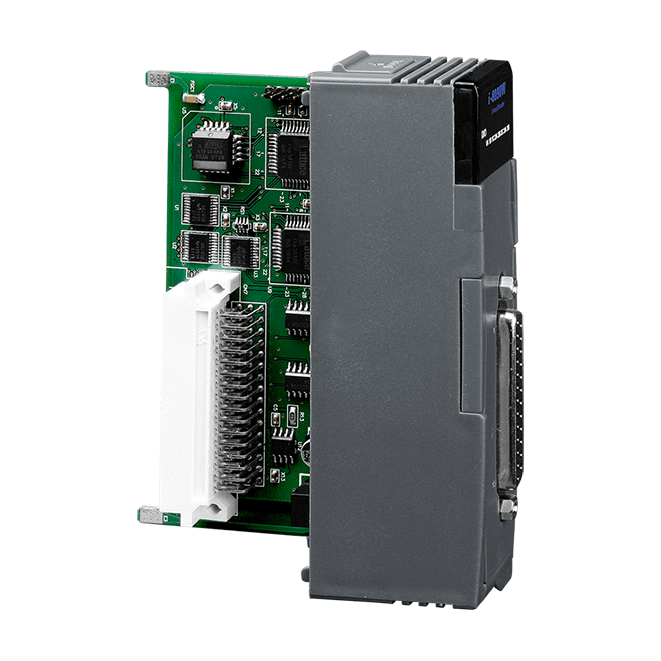

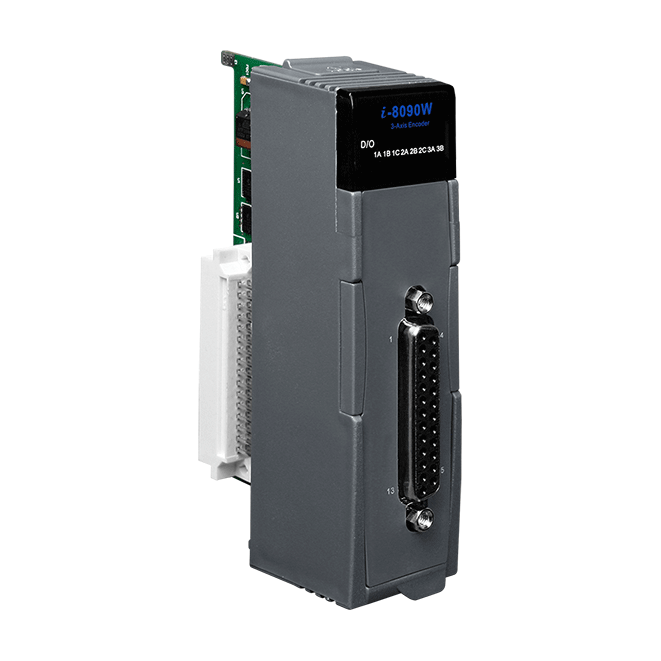

I-8090W-G
3 軸編碼器輸入模組
特色
• 3 軸, 16-bit 編碼器計數器
• 軟體可設定 32-bit 編碼器計數器
• 最大計數率: 1 M 脈波 (Pulse)/秒
• 差動輸入 A+, A-, B+, B-, C+, C-
• 象限 (Quadrant)、正轉 (CW)/反轉 (CCW)、脈波 (Pulse)/方向 (Dir) 計數模式
• 2500 VDC 光隔離保護
• 軟體可設定 32-bit 編碼器計數器
• 最大計數率: 1 M 脈波 (Pulse)/秒
• 差動輸入 A+, A-, B+, B-, C+, C-
• 象限 (Quadrant)、正轉 (CW)/反轉 (CCW)、脈波 (Pulse)/方向 (Dir) 計數模式
• 2500 VDC 光隔離保護
介紹
I-8090W 是一 3 軸的編碼器/計數器輸入模組。每一軸都可以個別設定其計數模式為象限 (Quadrant)、脈波 (Pulse)/ 方向 (Direction) 或 正轉 (CW)/反轉 (CCW)。可以計數之最高脈波頻率， 象限 (Quadrant) 模式為 1 MHz。I-8090W 適用於位置/距離測量、速度測量、電機控制反饋、手輪輸入等。
應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 8 |
| 編碼器輸入 | |
|---|---|
| 軸數 | 3 軸 |
| 模式 | 1. 象限 (Quadrant) 2. 正轉 (CW)/反轉 (CCW) 3. 脈波 (Pulse)/方向 (Dir) |
| 解析度 | 16-bit (軟體可設定 32-bit 編碼器計數器) |
| 計數速度 | 1 MHz |
| 電源 | |
|---|---|
| 功耗 | 3.4 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 114 x 86 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
