I-8088W-G
8 通道隔離型數位輸入和 8 通道 PWM 輸出模組
特色
- 不需要軟體控制，即可由硬體自動產生 PWM 輸出
- 10 Hz ~ 500 kHz (非連續) PWM 輸出頻率， 0.1 % ~ 99.9% duty cycle
- PWM 輸出支援軟體和硬體觸發模式
- 單獨或同步觸發 PWM 輸出
- 軟體觸發模式，可在設定完 PWM 後，單獨或同步觸發 PWM 輸出
- 用於待機的 Burst 模式之 PWM 輸出
- DI 通道可以設定成簡單的 DI 功能或是當做 PWM 輸出之硬體觸發訊號源
介紹

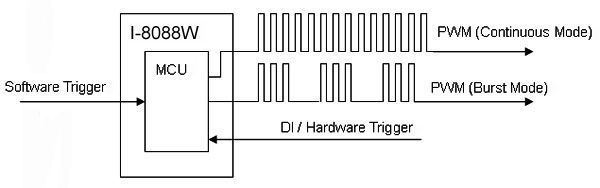

脈寬調變 PWM (Pulse width modulation) 是用來控制類比電路的一種有效電路設計。它利用數位輸出來產生可變脈衝寬度及頻率的數位訊號來控制類比的電路。 I-8088W-G 是一 8 通道 PWM 輸出和高速計數器數位輸入模組，可用於開發多通道且具成本競爭力之類比控制系統。

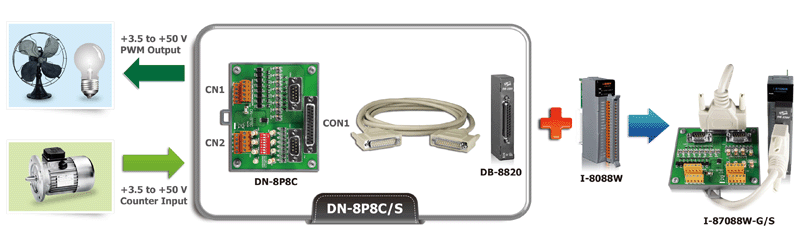

應用
• 馬達的位置/速度控制
• 燈泡的亮度調整
• 電扇的風速控制
• 燈泡的亮度調整
• 電扇的風速控制
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3750 Vrms |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 數位輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型), Source (源型) |
| ON 電壓準位 | +5 ~ +30 VDC |
| OFF 電壓準位 | < 0.8 VDC |
| 輸入阻抗 | 4.7 kΩ, 1/4 W |
| PWM | |
|---|---|
| 通道數 | 8 |
| 類型 | TTL |
| Sink/Source (NPN/PNP) | Source (源型) |
| 負載電壓 | +5 VDC |
| 負載電流 | 1 mA |
| 頻率 | 10 Hz ~ 500 kHz |
| 工作週期 (佔空比) | 0.1 ~ 99.9 % |
| 模式 | Burst, Continuous |
| 脈衝串數量 | 1 ~ 65535 |
| 觸發啟動 | 硬體, 軟體 |
| 電源 | |
|---|---|
| 功耗 | 最大達 2 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +85 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
