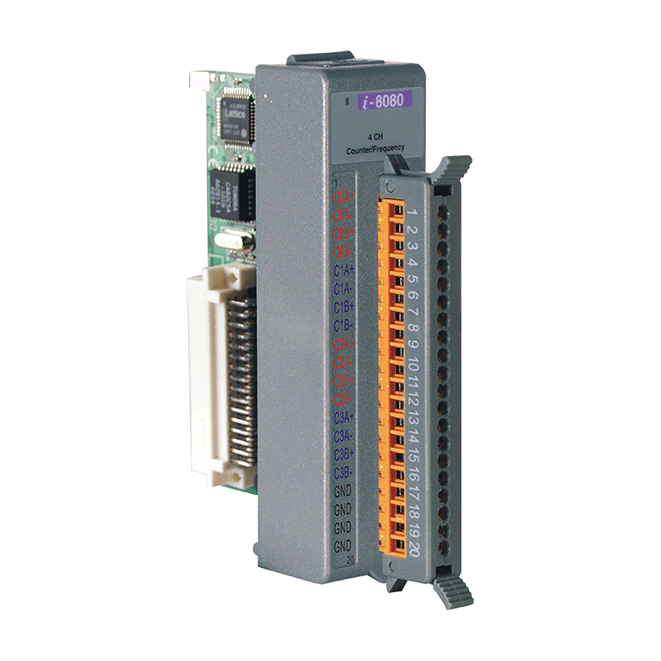

4/8 通道計數器/頻率/編碼器輸入模組 (灰殼)
特色
- 支援 8 遞增 (Up) 計數器 (最小脈波寬度 = 2 μs)
- 支援 8 頻率 (Frequency) 輸入計數器 (最小脈波寬度 = 2 μs)
- 支援 4 遞增/遞減 (Up/Down) 計數器 (最小脈波寬度 = 2 μs)
- 支援 4 正/脈衝 (Direct/Pulse) 計數器 (最小脈波寬度 = 2 μs)
- 支援 4 A/B Phase 計數器 (最小脈波寬度 = 2 μs)
- 支援 1~32767 (us) 數位濾波器
- 支援隔離型和非隔離型輸入訊號
- 具有電源和輸入訊號指示燈
介紹
I-8080-G 是一 8 通道計數器/頻率/編碼器輸入模組，支援多種計數模式，包括遞增 (Up) 計數器、頻率 (Frequency) 輸入、遞增/遞減 (Up/Down) 計數器、正/脈衝 (Direct/Pulse)計數器。
應用
• 計數器量測
• 頻率量測
• 編碼器馬達控制
相似產品
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 計數器/頻率/編碼器 輸入 | |
|---|---|
| 通道數 | 4, 脈衝 (Pulse)/方向 (Direction) 計數器, 雙向 4, 上 (Up)/下 (Down) 計數器 (CW/CCW) 4, A/B 相 (Phase) (正交計數) 8, 頻率 8, 上 (Up) 計數器 |
| 類型 | 隔離型輸入、TTL 輸入 |
| ON 電壓準位 | 隔離型輸入：+4.5 ~ +30 VDC TTL 輸入：+2 ~ +5 VDC |
| OFF 電壓準位 | 隔離型輸入：最大達 +1 VDC TTL 輸入：0 ~ +0.8 VDC |
| 頻率精度 | 頻率模式：10 ~ 450 KHz 計數器模式：最高達450 KHz |
| 低通濾波 | 1 ~ 32767 µsec |
| 電源 | |
|---|---|
| 功耗 | 1 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
