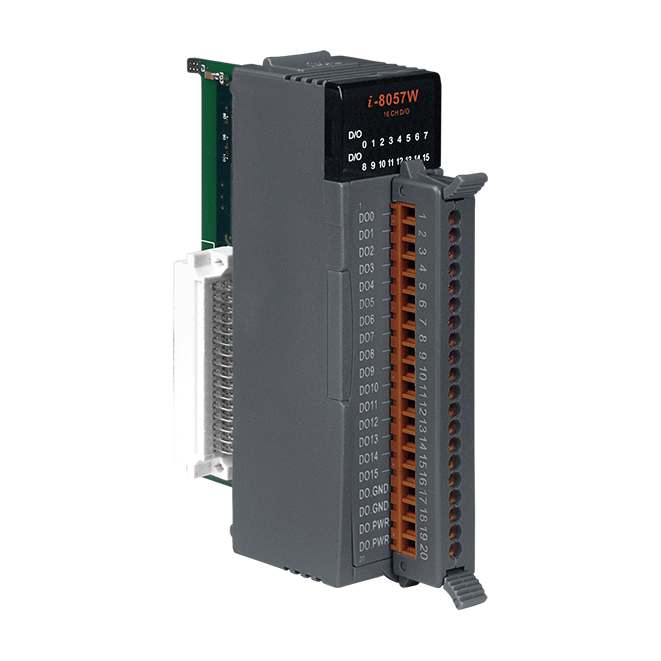

I-8057W-G
16 通道隔離型數位輸出模組、Open Collector、Sink、每通道最大負載電流 100 mA
特色
- 16 通道開集極 (Open Collector) 數位輸出
- 支援漏型 (Sink) 輸出接線
介紹
I-8057W 是一 16 通道開集極 (Open Collector) 數位輸出模組，支援漏型 (Sink) 輸出接線，並提供每通道最大負載電流 100 mA 的驅動能力。每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置。此外，I-8057W 還提供符合 4 kV ESD 和 3750 VDC模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 數位輸出 | |
|---|---|
| 通道數 | 16 |
| 類型 | 隔離開集極電路(Isolated Open Collector) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 負載電壓 | +5 VDC ~ +30 VDC |
| 負載電流 | 100 mA/通道 |
| 電源 | |
|---|---|
| 功耗 | 0.9 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +85 °C |
| 濕度 | 5 ~ 95 % RH, 無凝露 |
