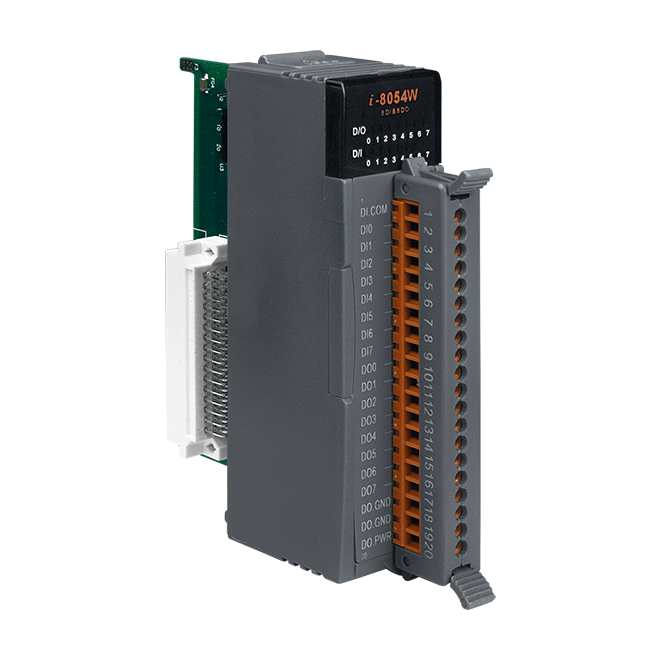

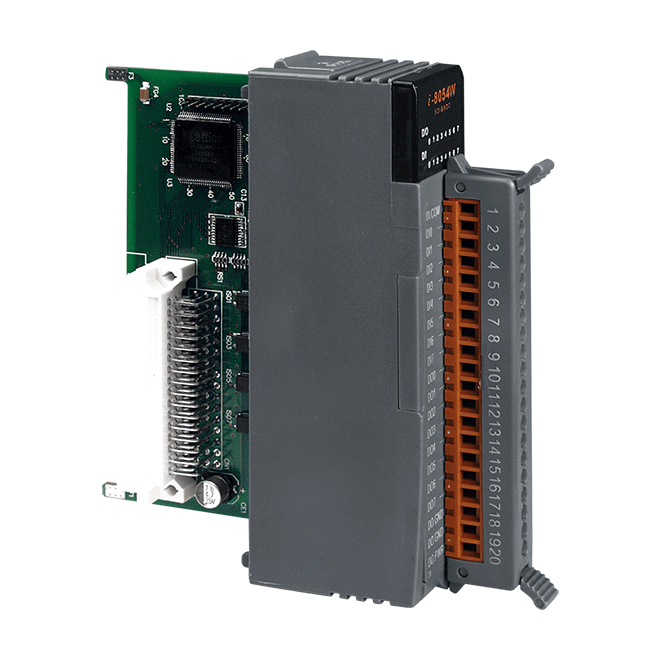

I-8054W-G

8 通道隔離型數位輸入 (Sink/Source) 和 8 通道隔離型數位輸出 (Open Collector, Sink) 多功能模組
I-8054W-G
I-8054W-G
I-8054W-G
I-8054W-G

特色


  • 8 通道數位輸入
  • 8 通道開集極 (Open Collector) 數位輸出
  • 支援漏型/源型 (Sink/Source) 輸入和漏型 (Sink) 輸出接線
CE FCC RoHS WEEE

介紹


I-8054W 是一 8 通道數位輸入和 8 通道開集極 (Open Collector) 數位輸出多功能模組,支援具電路保護的漏型 (Sink) 、源型 (Source) 輸入接線和漏型 (Sink) 輸出接線,並提供每通道最大負載電流 700 mA 的驅動能力。 每一通道皆具備光耦合隔離器和 LED 指示燈,可獨立設置。此外,I-8054W 還提供符合 4 kV ESD 和 3750 VDC 模組內部隔離,使其在工業環境場合能提供更好的防制雜訊干擾能力。

應用


• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備

訂購資訊

產品系列 說明 數量 詢價
產品系列 I-8054W-G     CR 說明8 通道隔離型數位輸入 (Sink/Source) 和 8 通道隔離型數位輸出 (Open Collector, Sink) 多功能模組 (RoHS)
需搭配其他相關產品

相似產品

隔離
內部隔離 3750 VDC
EMS 防護
ESD (IEC 61000-4-2) 每個端子的觸點具 ± 4 kV
LED 燈
狀態 電源/系統指示燈 x 1
I/O 指示燈 x 16
數位輸入
通道數 8
Sink/Source (NPN/PNP) Sink (漏型), Source (源型)
ON 電壓準位 +10 ~ +50 VDC
OFF 電壓準位 最大達 +4 VDC
輸入阻抗 10 kΩ, 0.5 W
數位輸出
通道數 8
類型 隔離開集極電路(Isolated Open Collector)
Sink/Source (NPN/PNP) Sink (漏型)
負載電壓 +5 VDC ~ +50 VDC
負載電流 700 mA/通道
電源
功耗 最大達0.55 W
機構
尺寸 (mm) 30 x 102 x 115 (W x L x H)
環境
工作溫度 -25 ~ +75 °C
儲存溫度 -30 ~ +85 °C
濕度 5 ~ 95 % RH, 無凝露
