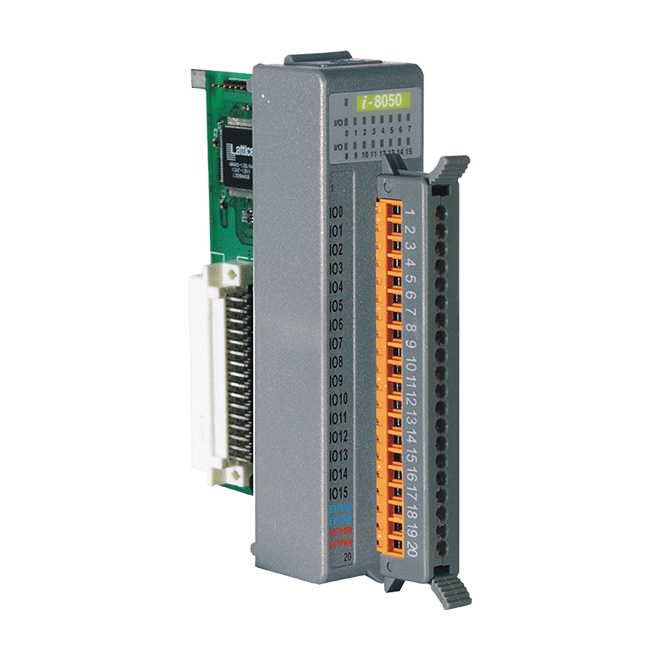

16 通道濕接點數位輸入(Wet、Sink) /開集極數位輸出 (Open Collector、Sink) 通用型模組 (灰殼)
特色
- 16 通道濕接點 (Wet) 數位輸入/開集極 (Open Collector) 數位輸出
- 支援漏型 (Sink) 輸入/輸出接線
- 每通道具 LED 指示燈監控通道狀態
- 接點具 4 kV 的靜電 (ESD) 防護
- 3750 Vrms 模組內部隔離保護
介紹
I-8050-G 為 16 通道通用型數位輸入/輸出模組，每一通道可被設定為濕接點 (Wet Contact) 數位輸入或開集極 (Open Collector) 數位輸出，支援具電路保護的漏型 (Sink) 輸入和輸出接線。 每一通道皆具備光耦合隔離器和 LED 指示燈，可獨立設置。此外，I-8050-G 還提供符合 4 kV ESD 和 3750 Vrms 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 數位輸入 | |
|---|---|
| 通道數 | 16, 通用型 |
| 類型 | 濕接點 (Wet Contact) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| ON 電壓準位 | +3.5 ~ +30 VDC |
| OFF 電壓準位 | 最大達 +1 VDC |
| 輸入阻抗 | 3 kΩ, 0.25 W |
| 數位輸出 | |
|---|---|
| 通道數 | One Common for All 16-channel |
| 類型 | 隔離開集極電路(Isolated Open Collector) |
| Sink/Source (NPN/PNP) | Sink (漏型) |
| 負載電壓 | +5 ~ +30 VDC |
| 負載電流 | 100 mA/通道 |
| 電源 | |
|---|---|
| 功耗 | 1 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
