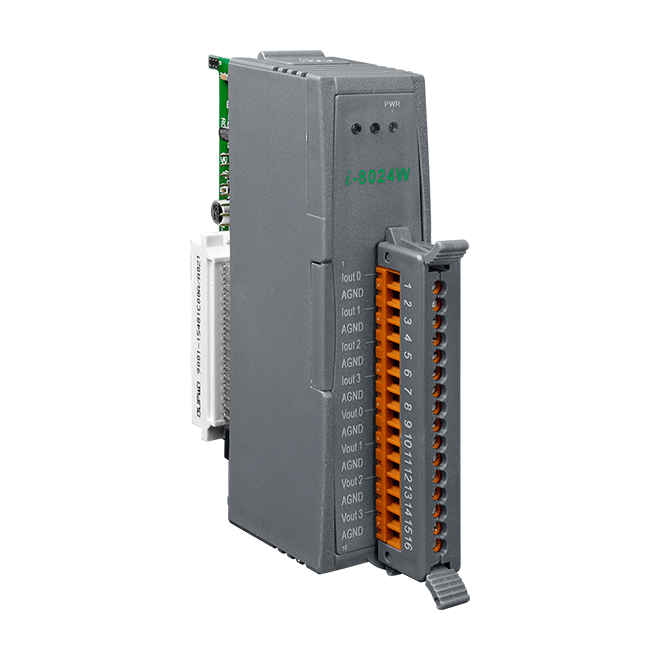

I-8024W-G
4 通道電壓/電流輸出模組、Sink 電流、14-bit
特色
- 4 電壓/電流輸出通道
- 灌電流 (Sink Current) 輸出
- 通道可個別獨立設置
- RF 射頻抗干擾
- 接點具 4 kV 的靜電 (ESD) 防護
- 3000 VDC 模組內部隔離保護
介紹
I-8024W-G 是一類比輸出模組，提供了 4 單端電壓/電流輸出通道、16-bit 解析度和短路保護。每一通道可獨立設置電壓和電流的輸出，其輸出範圍為 ±10 VDC 和 0 ~ +20 mA。此外，I-8024W-G 還提供 4 kV ESD 和 3000 VDC 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
應用
• 樓宇自動化
• 工廠自動化
• 機械自動化
• 遠端維護
• 遠端診斷
• 測試設備
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3000 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 |
| 類比輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | 電壓 (Voltage)、灌電流(Sink Current) |
| 範圍 | 電壓 (Voltage)：±10 VDC 電流(Current)：0 ~ +20 mA |
| 解析度 | 14 位元 |
| 精度 | 電壓 (Voltage)：±0.1 % FSR 電流 (Current)：±0.2 % FSR |
| 零點漂移 | 電壓 (Voltage)：±30 μV/°C 電流 (Current)：±0.2 μA/°C |
| 跨度漂移 | ±20 ppm/°C |
| 反應時間 | 25 us/通道 |
| 可編程輸出斜率 | 電壓 (Voltage)：0.72 V/us 電流(Current)：0.107 mA/us |
| 回讀的精度 | ±0.1 % FSR |
| 電壓輸出推力 | 10 VDC @ 20 mA |
| 電流負載阻值 | 外部 +24 VDC：1050 Ω |
| 電源 | |
|---|---|
| 功耗 | 最高達 2 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 30 x 102 x 115 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
