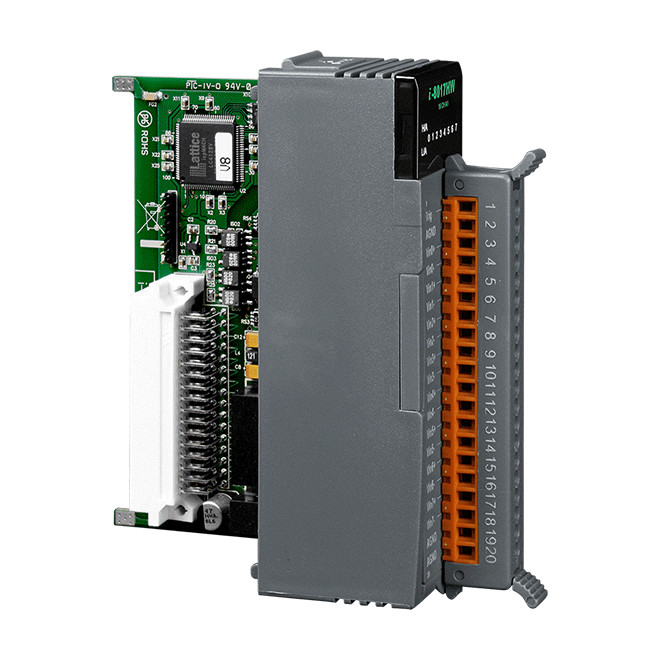

I-8017HW-G

8/16 通道電壓/電流輸入模組、單端/差動 AI、90 kS/s、電流量測需額外125 Ω 電阻
I-8017HW-G
I-8017HW-G
I-8017HW-G
I-8017HW-G

特色


  • 8 差動/16 單端類比輸入通道
  • 電壓和電流輸入
  • 採樣率:
    • 單通道輪詢 (Polling) 模式:90 kS/s
    • 單通道中斷 (Interrupt) 模式:50 kS/s
    • 8 通道掃描模式:16 kS/s
  • 14-bit, 100 kHz AD  轉換器
  • 內部觸發功能
  • 通道可個別獨立設置
  • 接點具 4 kV 的靜電 (ESD) 防護
  • 2500 VDC 模組內部隔離保護
CE UKCA FCC RoHS WEEE

介紹


I-8017HW-G 是一高速隔離型的類比輸入模組,提供了 16 單端或 8 差動訊號輸入通道、14 bit 的解析度、最高 90 kS/s 的取樣率。每一通道可獨立設置電壓和電流的輸入,其輸入範圍為 ±10 VDC、±5 VDC、±2.5 VDC、±1.25 VDC 和 ±20 mA。此外,I-8017HW-G 還提供 4 kV ESD 和 2500 Vrms 模組內部隔離,使其在工業環境場合能提供更好的防制雜訊干擾能力。

I-8017HW-G測量電流量時,需外接125 Ω 電阻。

應用


• 高速資料擷取系統
• 流程監控
• 振動分析
• 來自數位 I/O 埠的數位碼型產生器

訂購資訊

產品系列 說明 數量 詢價
產品系列 I-8017HW-G     CR 說明8/16 通道電壓/電流輸入模組、單端/差動 AI、90 kS/s、電流量測需額外125 Ω 電阻 (RoHS)
需搭配其他相關產品

相似產品

隔離
內部隔離 2500 VDC
EMS 防護
ESD (IEC 61000-4-2) 每個端子的觸點具 ± 4 kV
LED 燈
狀態 電源/系統指示燈 x 1
I/O 指示燈 x 16
類比輸入
通道數 16, 單端 (Single-ended) / 8, 差動 (Differential) 訊號傳輸
類型 電壓 (Voltage)、電流(Current)
範圍 電壓 (Voltage):±10 VDC、±5 VDC、±2.5 VDC、±1.25 VDC
電流(Current):-20 mA ~ +20 mA (需外接125 Ω 電阻)
解析度 14 位元
精度 ±0.1 % FSR
採樣率 單通道輪詢 (Polling) 模式:90 kS/s
單通道中斷模式:50 kS/s
8 通道掃描模式:16 kS/s
頻寬 100 kHz
輸入阻抗 20 K、200 K、20 M (使用 Jumper 設定)
個別通道設定
零點漂移 ±0.1 uV/°C
跨度漂移 ±10 ppm/°C
電源
功耗 最大 2 W
機構
尺寸 (mm) 30 x 102 x 115 (W x L x H)
環境
工作溫度 -25 ~ +75 °C
儲存溫度 -40 ~ +85 °C
濕度 10 ~ 90 % RH, 無凝露
