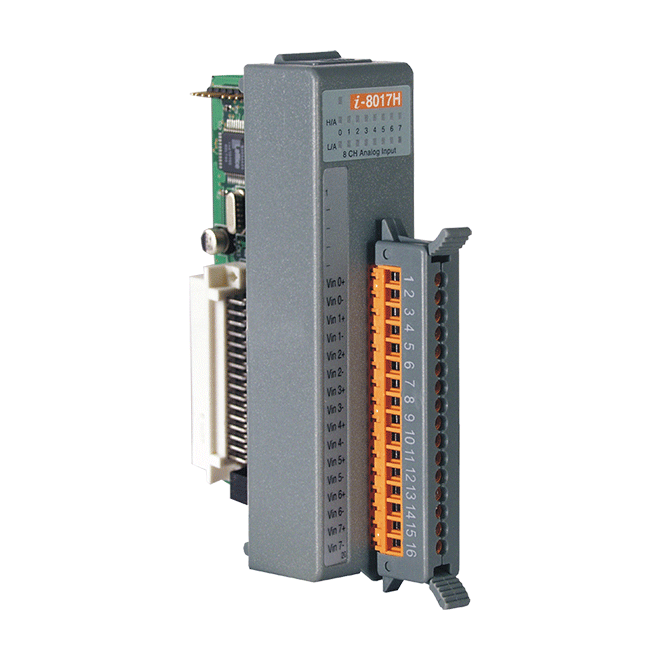

I-8017H-G
8 通道電壓/電流輸入模組、差動 AI、100 kS/s、電流量測需額外125 Ω 電阻 (灰殼)
特色
- 8 差動類比輸入通道
- 電壓和電流輸入
- 採樣率:
- 單通道輪詢 (Polling) 模式：100 kS/s
- 單通道中斷 (Interrupt) 模式：50 kS/s
- 8 通道掃描模式：16 kS/s
- 通道可個別獨立設置
- 接點具 4 kV 的靜電 (ESD) 防護
- 2500 VDC 模組內部隔離保護
介紹
I-8017H-G 是一高速隔離型的類比輸入模組，提供了 8 差動訊號輸入通道、14 bit 的解析度、高達 100 kS/s 的取樣率。每一通道可獨立設置電壓和電流的輸入，其輸入範圍為 ±10 VDC、±5 VDC、±2.5 VDC、±1.25 VDC 和 ±20 mA。此外，I-8017H-G 還提供 4 kV ESD 和 2500 Vrms 模組內部隔離，使其在工業環境場合能提供更好的防制雜訊干擾能力。
I-8017H-G 使用 Jumper 來設定電壓和電流量測，預設值為電流量測，另電流量測需額外接125 Ω 電阻。使用差動訊號輸入方式來量測電流時，內部電阻可透過跳線來選擇電流輸入。
應用
• 高速資料擷取系統
• 流程監控
• 振動分析
• 來自數位 I/O 埠的數位碼型產生器
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | 每個端子的觸點具 ± 4 kV |
| LED 燈 | |
|---|---|
| 狀態 | 電源/系統指示燈 x 1 I/O 指示燈 x 16 |
| 類比輸入 | |
|---|---|
| 通道數 | 8, 差動(Differential) 訊號傳輸 |
| 類型 | 電壓 (Voltage)、電流(Current) |
| 範圍 | 電壓 (Voltage)：±10 VDC、±5 VDC、±2.5 VDC、±1.25 VDC 電流(Current)：-20 mA ~ +20 mA (需外接125 Ω 電阻) |
| 解析度 | 14 位元 |
| 採樣率 | 單通道輪詢 (Polling) 模式：100 kS/s 單通道中斷模式：50 kS/s 8 通道掃描模式：16 kS/s |
| 輸入阻抗 | 20 K、200 K、20 M (使用 Jumper 設定) |
| 個別通道設定 | 是 |
| 電源 | |
|---|---|
| 功耗 | 2 W Max. |
| 機構 | |
|---|---|
| 尺寸 (mm) | 31 x 116 x 88 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +85 °C |
| 濕度 | 10 ~ 90 % RH, 無凝露 |
