I-7565M-HS

高速USB轉2埠CAN總線轉換器

特色

相容於USB 2.0 (High Speed)規範
相容於ISO 11898-2標準規範
支援 CAN2.0A及CAN2.0B 協定標準
不需外接電源，直接由USB埠電源提供
支援 CAN ID 訊息過濾設定功能
接收到之CAN訊息時間戳記，精準度可達±10微秒。
內建Watchdog監測機制
資料接收緩衝區支援512筆CAN資料訊框
模組單一CAN埠的最大總資料流量(傳送+接收)可達每秒15000個資料訊框 (視使用者的電腦效能而定)
CAN總線內建120歐姆終端電阻 (可透過指撥開關調整)。
可透過USB更新韌體

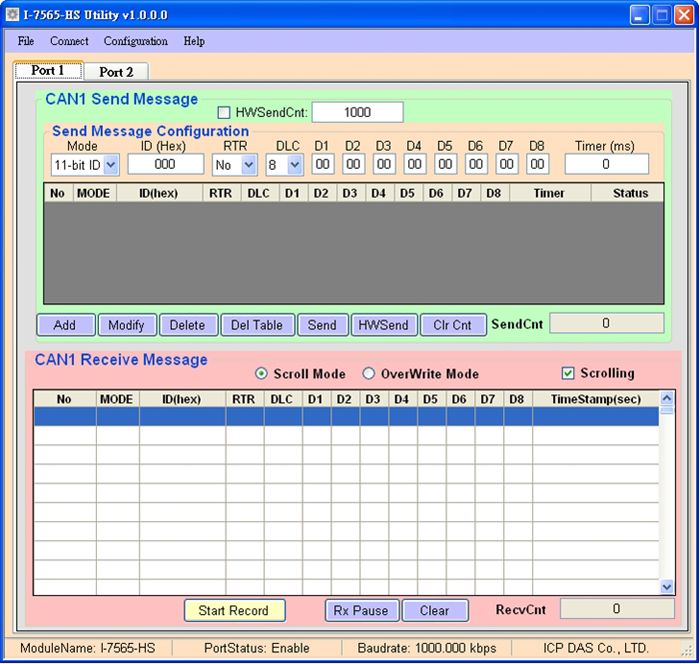

提供Utility工具，讓使用者更方便地進行模組設定與通訊測試
提供API函式庫

介紹

I-7565M-HS是具有兩個CAN通道的高速USB轉CAN總線轉換器，它提供更優於其他I-7565系列產品的資料傳輸效能，每個CAN埠允許最高每秒收送15000筆的CAN總線訊息資料量、且符合CAN 2.0A/2.0B協定標準，並且提供使用者自定義的CAN總線通訊鮑率設定範圍10 kbps到1000 kbps。如果使用者需在PC或筆記型電腦上使用此模組時，在正確的使用USB介面連接電腦與I-7565M-HS後，電腦會自動載入相關的驅動程式。也因此，透過應用I-7565M-HS，使用者可以更容易、更快速地進行CAN總線網路的數據收集和處理，合適的應用領域可以是CAN總線監控、樓宇自動化、遠端數據採集、環境控制與監控、實驗室設備與研究、工廠自動化等。

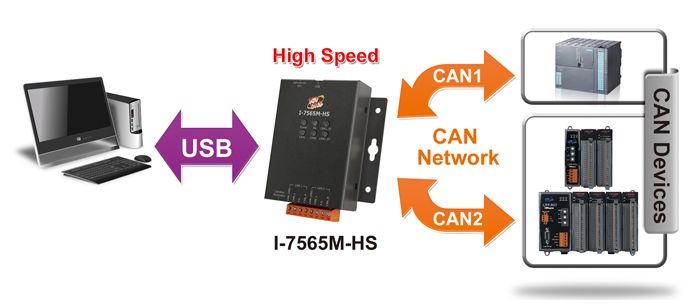

以下是這I-7565M-HS模組的應用架構。 PC可以是CAN主機、監視器或HMI，藉由I-7565M-HS轉換器來透過CAN總線網絡訪問及控制CAN總線設備。這模組可能讓使用者輕鬆地使用具備USB介面的PC來與CAN總線設備進行通訊。

應用

控制系統
樓宇自動化
工廠自動化
監控系統
車輛自動化

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-7565M-HS CR	說明高速USB轉2埠CAN總線轉換器 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
SDK	C#.Net, VB.Net, VC++.Net

LED 燈
狀態	1 x Power 1 x Module status 4 x CAN status

USB
規格	USB 2.0 High Speed (480Mbps)
接頭	1 x USB (Type B)
驅動	Windows 7/8.1/10/11內建

CAN
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photocoupler
終端電阻	DIP switch for the 120 Ω terminal resistor
規格	ISO-11898-2, CAN 2.0A and CAN 2.0B
濾波器	Yes
接收緩衝	512 data frames
Data Flow	15000 fps for Tx/Rx
