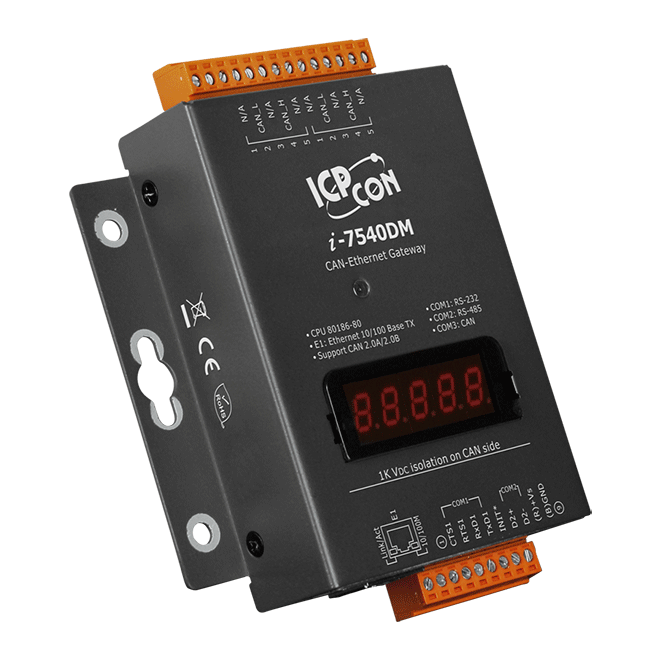

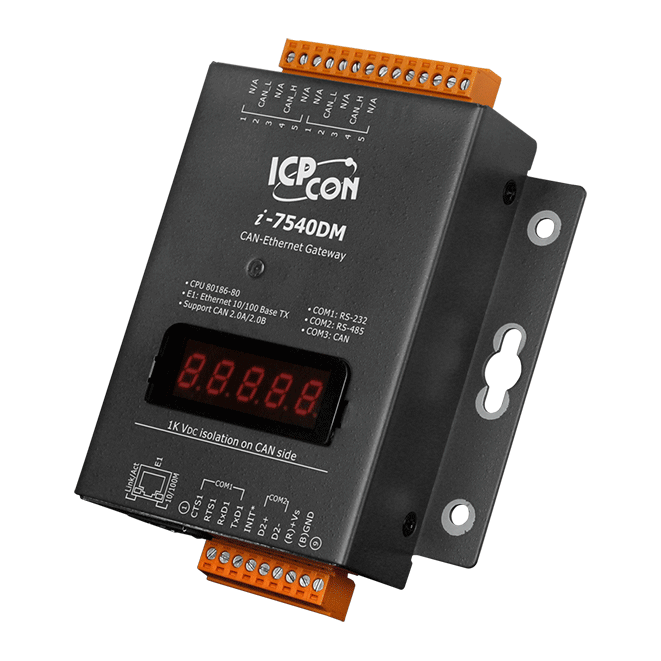

I-7540DM

智能型 CAN 轉乙太網閘道器

特色

採用80186相容，80 MHz CPU
Ethernet協議，TCP / UDP / IP / ICMP / ARP
可重複下載操作軟體
透過TCP/IP通訊協定進行資料傳輸，最多支援25個客戶端連線
COM 埠及CAN埠有1 K位元組的輸出入緩衝區
提供一個RS-232埠，一個RS-485埠及一個CAN埠
CAN端的2500 VRMs光耦合隔離
提供CAN 端120 Ω終端電阻的跳線設定
Phillip 82C250 / 251 CAN收發器
支援 CAN 2.0A 與 CAN 2.0B 協議
最大傳輸速率：CAN為1 Mbps，RS-232與 RS-485為115.2 kbps
CAN的最大傳輸距離超過1000公尺(依據CAN規範)
內建自調諧ASIC控制器在RS-485埠
透過軟體或網頁方式設定CAN及RS-232通訊參數
韌體更新埠：COM 1或乙太網通訊埠
可透過網頁設定模組參數
提供最多25客戶端連線
支援虛擬COM埠的技術

介紹

I-7540D系列是CAN對Ethernet轉換器，通常用作Ethernet連接CAN / RS-232/485設備伺服器，它們支援插口訪問功能及虛擬COM埠技術，幫助使用者透過虛擬COM埠獲取CAN、RS-232與RS-485的數據。I-7540D系列還提供透明模式，使CAN網路能通過Internet/Ethernet進行通訊，藉此實現遠端監控及控制。藉由微小的操作系統、協議獨立性、體積小的外殼及靈活性等特點，並基於專用的RS-232、CAN、Modbus、CANopen、DeviceNet或J1939協議基礎，使I-7540D能夠廣泛的適應各種CAN、RS-232與RS-485應用。

應用

TCP Server應用：

TCP Server功能用於實現CAN設備與TCP Client設備之間的通信。TCP Client設備需要使用基於 CAN/CAN FD 格式的ASCII命令才能訪問I-7540DM模組。然後I-7540DM模組會將這些ASCII指令轉換成CAN/CAN FD格式命令發送到CAN網絡。同樣，當從CAN網絡接收到CAN/CAN FD格式的訊息時，I-7540DM會將這些CAN訊息轉換為ASCII指令，並將其發送到已建立連線的TCP Client設備。

CAN成對傳輸應用：

I-7540DM模組的對接應用，用於實現CAN網絡兩端通過乙太網進行通信。它是透過TCP/UDP協議實現的，讓CAN Network #1可以與CAN Network #2通信。


	現代劇院控制 (繁體中文) 現代劇院控制 (英文)
	太陽能光伏電站系統 (繁體中文) 太陽能光伏電站系統 (英文)

訂購資訊

產品系列	說明	數量	詢價
產品系列 I-7540DM CR	說明智能型 CAN 轉乙太網閘道器(鐵殼版) (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power

乙太網路
Ports	1 x RJ-45, 10/100Base-T(X)

COM Ports
Ports	1 x RS-232 1 x RS-485 (self-turner ASIC inside)
Baud Rate	110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
同位元	None, Even, Odd
Data Bit	7, 8
Stop Bit	1

CAN
控制晶片	NXP SJA1000T with 16 MHz clock
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Jumper for 120 Ω terminal resistor
規格	ISO-11898-2, CAN 2.0A and CAN 2.0B
濾波器	Yes
