I-7530A-MR-FD
Modbus RTU轉CAN轉換器
特色
- 完全相容 ISO 11898-2 的規範標準
- 支援CAN收訊濾波器配置
- 支援透過RS-232的韌體更新
- 提供組件設置及CAN總線通訊測試的實用工具
- 提供跳線調整120Ω終端電阻
- 硬體看門狗設計
- 可將CAN訊息轉換為特定的ASCII命令字符串（正常模式）
- 可將特定的ASCII命令字符串轉換為CAN訊息（正常模式）
- 透過CAN總線提供RS-232/485/422設備之間的透明化通訊（成對模式）
- 在Modbus從站模式下，支援0x03,0x04,0x06,0x10的功能代碼
- 支援Modbus主站功能
- 支援 CAN FD功能
介紹
I-7530A-MR-FD在RS-232/422/485端口支援Modbus RTU協議，是Modbus RTU轉CAN的轉換器,他支援CAN2.0A/2.0B以及CAN FD，並且提供使用者自定義的CAN總線通訊鮑率(仲裁欄位: 10Kbps到1Mbps，CAN FD資料欄位: 100Kbps到10Mbps) 。
藉由特別設計過的韌體，I-7530A-MR-FD除了有常態接收的CAN 訊息緩衝區，也提供專用的儲存空間來保存多達100種的緊急CAN訊息，有便於即刻處理。這個功能可幫助PLC，HMI和SCADA使用Modbus RTU功能代碼3、4、16，以簡潔的方式連接CAN設備。

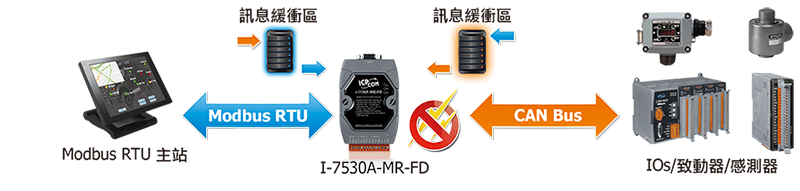

- Modbus RTU從站/CAN FD主站模式
在Modbus RTU模式下，I-7530A-MR-FD允許Modbus RTU主站與CAN網路上的CAN設備進行通信，下圖表示此模式的應用架構：
- Modbus RTU 主站/CAN FD從站模式
在Modbus主站模式下，I-7530A-MR-FD允許多個Modbus RTU從站與CAN網路上的CAN設備進行通信，下圖表示此模式的應用架構：

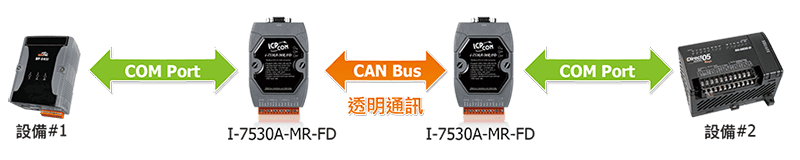

- 成對模式
在成對模式下，I-7530A-MR-FD模組透過CAN總線可供應RS-232/485/422設備之間的透明化通信，應用架構如下：

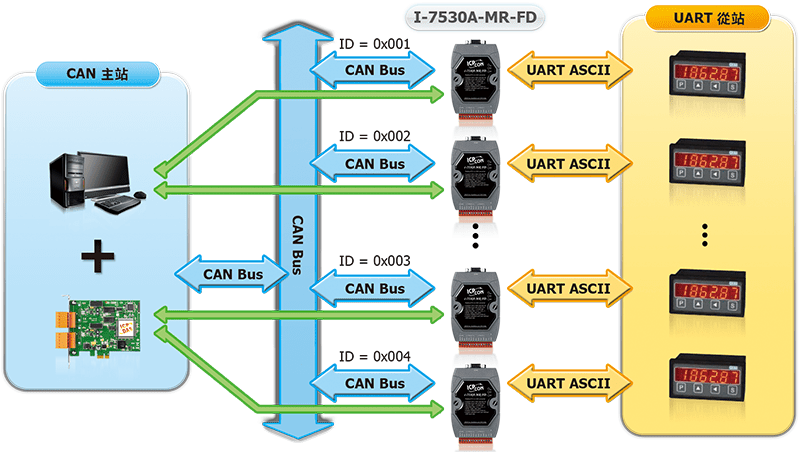

- UART Switch模式
在UART Switch模式下,I-7530A-MR-FD可將CAN訊息轉換成UART ASCII或將UART ASCII轉換成CAN訊息：
應用
- 控制系統
- 樓宇自動化
- 工廠自動化
- 分布式數據採集
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x CAN status 1 x UART status |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 1 x RS-485 1 x RS-422 (these ports can’t be used simultaneously) |
| Baud Rate | 300,600,1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps |
| CAN | |
|---|---|
| Ports | 1 |
| Baud Rate | CAN bit rates: 10 k ~ 1 M bps, CAN FD bit rates for data field: 100 k ~ 10M bps (*Note1) |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Selectable 120Ω terminal resistor by jumper |
| 規格 | ISO-11898-2,CAN2.0A and CAN2.0B and FD |
| 濾波器 | Yes |
| 接腳定義 | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 1.5 W |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 72 x 118 x 35 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
規格說明
Note1：根據具體的操作條件（電纜長度，網絡拓墣，所做的設置等），有可能達到CAN FD最大數據速率，但也有可能無法達到最大數據速率。
