I-7188XBD-CAN-G

CAN總線可程式自動控制器

特色

CAN端2500 Vrms光耦合隔離保護
支援CAN 2.0A和CAN 2.0B規範
傳輸速率最高支援到1 Mbps
提供CAN端120Ω終端電阻的跳線設定
內建64-bit的硬體唯一序號
COM介面有1 KB的輸出入緩衝區
COM埠：COM1，COM2
擁內建RTC、NVRAM與EEPROM
提供一個DI跟一個DO通道
RS-485端內建self-tuner ASIC晶片
配備7段顯示器
內建高即時性的MiniOS7 單工作業系統
免費且易於使用的軟體開發工具套件

介紹

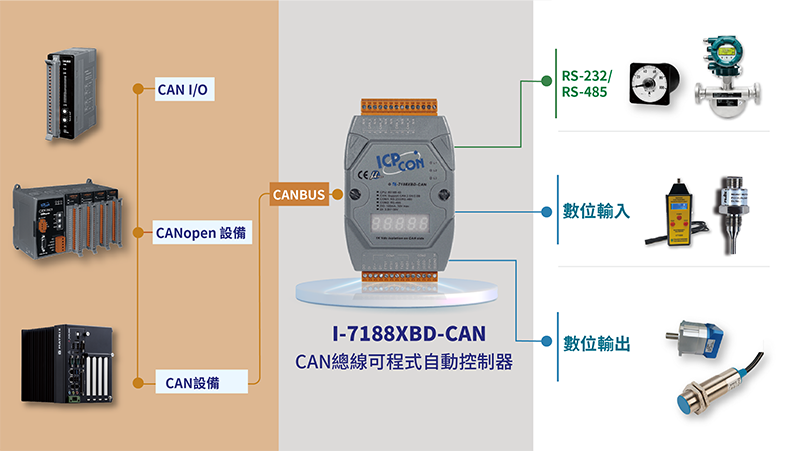

I-7188XBD-CAN可程式自動化控制器具內含80188-40的CPU、512 KB SRAM與512 KB 快閃記憶體。模組本身提供少量的I/O點，與三種常用的通訊介面，分別是CAN介面、RS-232介面及RS-485介面，能滿足絕大多數的應用需求。MiniOS7的作業系統上提供許多硬體函式庫與範例程式，讓使用者能靈活運用C/C++語言設計系統的應用程式。I-7188XBD-CAN也提供了1個開集極電路數位輸出通道，與1個數位輸入通道，也可透過通訊介面來傳輸命令，因此能滿足I/O的應用需求。基於這些特點，相信I-7188XBD-CAN系列PAC是能夠多樣化與CAN應用的，同時能達到經濟便利的解決方案。

應用

CAN總線通訊應用
工業自動化
自動檢測CANopen從站設備
I/O監視器
高速資料採集系統
進程監控和控制
工廠自動化
實驗室自動化
通訊切換

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 I-7188XBD-CAN-G CR	說明CAN總線可程式自動控制器 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
CPU	80188, 40 MHz or compatible
64-bit 硬體序號	Yes, for Software Copy Protection
EEPROM	2048 Bytes (8 block, each block contains 256byte); Data retention > 100 years; 1,000,000 erase/write cycles
Flash	512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles
NVRAM	31 bytes (battery backup, data valid for up to 10 years)
SRAM	512 KB
實時時鐘	Yes
看門狗計時器	CPU built-in

LED 燈
狀態	3 x Programmable

COM Ports
Ports	1 x RS-485/RS-232 (can’t be used simultaneously, screwed terminal block) 1 x RS-485 (Self-turner inside, screwed terminal block)
Baud Rate	110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

CAN
控制晶片	NXP SJA1000T with 16 MHz clock
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Jumper for 120 Ω terminal resistor
規格	ISO-11898-2, CAN 2.0A and CAN 2.0B
