I-2533CS

CAN轉單模光纖橋接器

特色

光纖類型：SC or SC Duplex; 單模; 100 Base-FX
在任何CAN鮑率下，最大傳輸距離可達30公里
NXP TJA1042 CAN收發器
CAN端的2500 Vrms隔離
支援 CAN 2.0A 與 CAN 2.0B 協議
完全相容 ISO 11898-2 的規範標準
CAN鮑率組態的旋鈕開關
提供跳線調整120 Ω 終端電阻
可拆卸式螺絲端子，使用鋁軌安裝方式
允許自定義CAN鮑率
光纖通道斷線檢測
CAN訊息過濾的實用工具
具有相同群組ID的CAN端口可以相互通訊

介紹

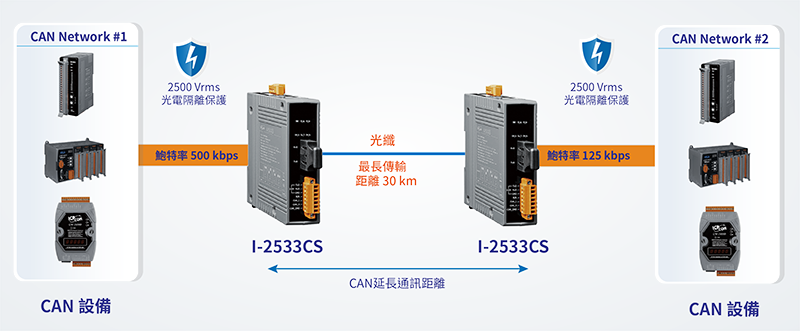

I-2533CS是一個地區性的CAN橋接器，用於透過單模光纖傳輸介質，來建立兩個CAN總線系統之間的連結。為了解決CAN和光纖傳輸介質之間的問題，I-2533CS是專門設計來將電氣CAN總線信號轉換至光纖線路。I-2533CS還有三個更重要的特點。首先，CAN總線系統的傳輸距離限制不會受到不同CAN鮑率的影響，這表示所有CAN總線的工作距離可以更加擴展。其次，一個CAN網路上的總線錯誤不會影響到另一個CAN網路的運作。最後，兩個CAN網絡可以通過使用不同的CAN鮑率來實現高度的靈活性。

I-2533CS設計用於單模光纖，允許外部CAN總線最大30公里。此外，I-2533CS提供群組功能，可作為基本的訊息路由器，使用者可以決定幾個CAN總線系統之間的CAN訊息流量。I-2533CS還允許自行定義鮑率，以及過濾器組態等實用工具，允許使用自定義鮑率和CAN訊息過濾的功能。讓使用者在具有不同CAN鮑率的兩個CAN網路上使用I-2533CS時，可以有效降低具有低鮑率線路的總線負載。

應用


	無人水下遙控載具控制系統(繁中) 無人水下遙控載具控制系統(英文)

訂購資訊

產品系列	說明	數量	詢價
產品系列 I-2533CS CR	說明CAN轉單模光纖橋接器; 1-port 單模 (可達30公里), SC 接頭 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 3 x CAN status 2 x Fiber status

COM Ports
Ports	1 x RS-232 (Utility Port)

光纖
Ports	Single-Mode; SC Duplex connector x 1; 100 Base-FX
光纖線	8.3/125, 8.7/125, 9/125 or 10/125 μm
波長	1310 nm
TX 輸出	-15 dBmMin. , -8 dBm Max.
RX 靈敏度	-34 dBm Max.
接收過截	-5 dBm Max.
Budget	19 dBm
傳播延遲	190 us (*Note1)
站與站間距離	30 km (9/125 μm recommended)

CAN
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	500 Vrms on the CAN side
終端電阻	Switch for 120Ω terminal resistor
規格	ISO 11898-2, CAN 2.0A and CAN 2.0B
濾波器	Yes
