I-2533
CAN轉多模光纖橋接器
特色
- 支援 CAN 2.0A 與 CAN 2.0B 協議
- 完全相容 ISO 11898-2 的規範標準
- CAN鮑率組態的旋鈕開關
- CAN 通訊介面最多支援100 個CAN 設備(*註)
- 在任何CAN鮑率下，傳輸距離可達２公里
- 提供512個CAN Tx緩衝區和512個CAN Rx緩衝區
- 可使用自定義的鮑率
- 實用的訊息過濾器配置及軟體
- 光纖通道斷線檢測
- 採用多膜光纖與ST 形式接頭
註：已驗證同時通過I-2533的一個CAN端口能夠驅動100個CAN節點。
介紹
I-2533是一個智能CAN橋接器，可以經由光纖通道來建立兩個CAN總線系統的連結。與I-2532相同的是，I-2533也能應用在各種基於CAN的協議中，進行CAN總線訊號與光纖訊號的轉換及重塑。I-2532與I-2533的差別在於CAN的配置功能及通訊的距離限制，I-2533提供配置CAN鮑率與CAN訊息過濾器的功能，在使用具有不同鮑率的兩個CAN線路時尤其便利。透過使用I-2533，CAN總線系統的傳輸距離限制不會因CAN的鮑率而減少，這項功能意味著使用者能夠利用I-2533開發更強大、更靈活的專案應用。

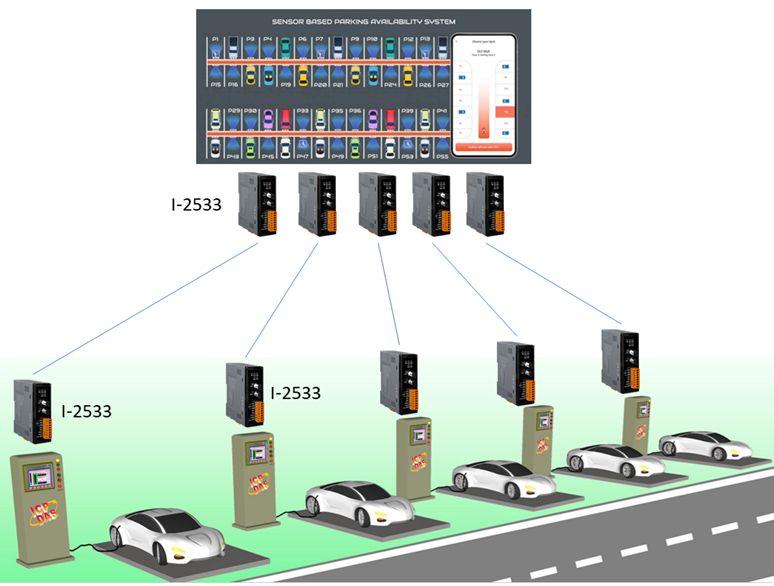

應用
- 控制系統
- 樓宇自動化
- 工廠自動化
- 分布式數據採集
- 電動車充電椿
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 3 x CAN status 1 x Fiber |
| COM Ports | |
|---|---|
| Ports | 1 x RS-232 (Utility Port) |
| 光纖 | |
|---|---|
| Ports | Multi Mode; ST connector x 1 |
| 光纖線 | 50/125, 62.5/125 or 100/140 μm (62.5/125μm is recommended) |
| 波長 | 850 nm |
| 傳輸距離 | 2 km max (62.5 / 125 μm recommended) |
| 傳播延遲 | 250 us (*Note1) |
| CAN | |
|---|---|
| Ports | 1 |
| Baud Rate | 10 k ~ 1 M bps |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| 終端電阻 | Switch for 120Ω terminal resistor |
| 規格 | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| 濾波器 | Yes |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | 3 W |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 32.3 x 77.5 x 99.0 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
規格說明
Note1：傳播延遲取決於CAN總線報率及CAN的訊息格式，該數值為使用1 Mbps的鮑率，CAN ID 0x12345678和8 bytes的0xFF數據值進行測試
| 鮑率 [bit/sec] | 理想總線長度 [m] |
|---|---|
| 1M | 2000 |
| 800K | 2000 |
| 500K | 2000 |
| 250K | 2000 |
| 125K | 2000 |
| 50K | 2000 |
| 20K | 2000 |
| 10K | 2000 |
