HRT-227CS
HART轉單模光纖轉換器
特色
- 支援HART短幀/長幀封包格式
- 支援HART設備 Burst傳輸模式
- 支援點對點或者多點HART模式
- 支援最多連接15個HART設備
- 支援HART雙主站控制模式
- 為模組配置提供方便易用的工具軟體 (HC_Tool)
- 支援透過ComPort更新韌體
- 提供光纖斷線檢測機制
- 採用單模光纖與SC形式接頭，光纖資料傳輸符合100 Base-FX標準
- 光纖最長傳輸距離可至30公里
- 4KV ESD保護
- 內建模組看門狗
- 內建可選250Ω迴路電阻
- 具備相同"群組ID"參數模組，可以互相傳遞HART資料
介紹

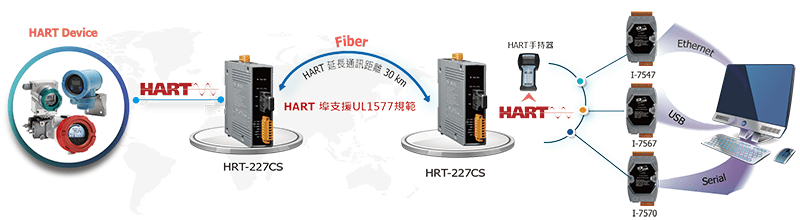

HRT-227CS 是一款 HART 轉光纖轉換器，用於通過單模光纖傳輸介質擴展 HART 通訊距離。 為了解決HART與光纖傳輸介質之間的問題，HRT-227CS專門設計用於將HART訊號轉換為光纜。 內置 HART 250 Ω 迴路電阻器，可透過 DIP 開關調節。 因此，用戶可以透過應用 HRT-227CS 使 HART 網路的數據採集和處理更加簡單快捷。 此外，我們還提供免費的 HC_Tool 應用軟體，用於輕鬆配置模組。
應用
- 電流測量
- 石化行業應用
- 環境監測
- 隧道監控
- 監控系統
- 建築監控
相似產品
| LED 燈 | |
|---|---|
| 狀態 | PWR, FB_Ack, FB_Err, HT_Err, HT_Tx and HT_Rx |
| COM Ports | |
|---|---|
| Ports | RS-232 (TXD / RXD / GND) for configuration (1200, O, 8 ,1) |
| 光纖 | |
|---|---|
| Ports | SC Duplex type ; Single mode ; 100 Base-FX |
| 光纖線 | 8.3/125, 8.7/125, 9/125 or 10/125 |
| 波長 | 1310 nm |
| TX 輸出 | -15 dBm Min. -8 dBm Max. |
| RX 靈敏度 | -34 dBm Max. |
| 接收過截 | -5 dBm Max. |
| Budget | 19 dBm |
| HART | |
|---|---|
| Ports | 1 |
| 資料 | Only Digital Data |
| 迴路電阻 | Selectable 250 Ω loop resistor |
| 隔離 | UL1577 Spec. |
| 通訊協定 | 2-pin screwed terminal block (HART+, HART-) |
| 電源 | |
|---|---|
| 反極性保護 | Power reverse polarity protection, Over-voltage brown-out protection |
| 輸入範圍 | Unregulated +10 ~ +30 VDC |
| 功耗 | 3W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33.0 x 126 x 101 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C (-13 to 167ºF) |
| 儲存溫度 | -30 ~ +80 °C (-22 to 176ºF) |
| 濕度 | 10% ~ 90% RH, Non-condensing |
