GTP-541M

4G 智慧型多功能控制器 (僅限亞洲區域使用)(不支援VoLTE)

特色

支持LTE-FDD B1/B3/B8頻段
支持LTE-FDD B38/B39/B40/B41頻段
支持 WCDMA/HSPA+雙頻 900/2100 MHz
支持GSM/GPRS四頻 900/1800MHz
包含1組RS-485和1 組RS-232 給一般COM port使用
電源反相保護
I/O觸發簡訊/語音警報功能
Modbus觸發簡訊/語音警報功能
4G遠程終端裝置功能 (內含GPS)
4G/序列埠閘道器功能

介紹

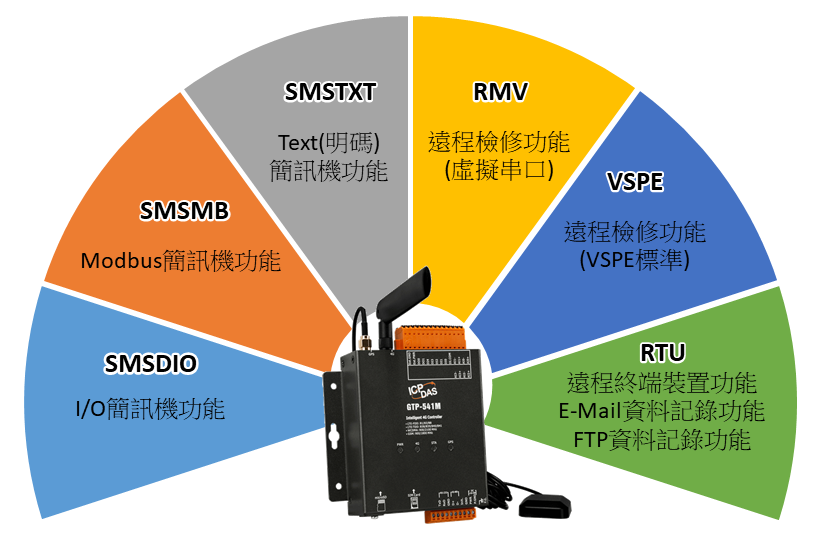

GTP-541M 為泓格科技所開發;具備邏輯控制與監控通知等多項功能的智慧型 4G 遠程終端設備。在此系統下，使用者不再困擾於控制器中邏輯程式的撰寫，僅需透過所提供的 Utility 與滑鼠點選動作即可完成控制器上工作邏輯的規劃，過程簡單快速可大幅降低使用者在系統開發上的資源花費。 GTP-541M 透過 LTE/WCDMA/GPRS 達成各種功能，例如將 I/O 訊號傳送給遠端的管理平台、警報發送、遠端維護等動作，泓格亦提供相關的軟體來支援，以方便客戶快速的建立監控端的程序，這些軟體包括 NAPOPC.M2M DA Server、SMS Database System、VxServer、VxComm 等軟體。使用者可以透過 SD 卡方式切換 GTP-541M 的 6 種不同韌體，以滿足不同方面之應用需求。能夠減少使用者在不同應用上的開發成本及時間，特別適合在物聯網的應用。

※ 僅能選擇一種功能並根據韌體切換

應用

Modbus 簡訊機功能(SMSMB 韌體)

支援 Modbus Slave 通訊，用以觸發簡訊、語音告警或內建 DO 可自定義 127 組警報, 每組可依 On/Off 設定 2 種簡訊內容與語音可自定義 16 組電話簿，每組可以設定 16 筆電話號碼每組警報可以指定 1 組以上的電話簿簡訊內容最多為 70 個 Unicode 字元可透過 Modbus RTU 命令動態指定簡訊內容，以及電話號碼

IO 簡訊機功能(SMSDIO 韌體)

透過內建的 AI/DI 的 9 個觸發條件，用以觸發簡訊與語音告警 DO 每個觸發條件可以設定 10 筆電話號碼 AI 觸發條件可以設定範圍偵測 DI 觸發條件可以設定常閉 (Normal Close), 常開 (Normal Open) 以及計數器 (Counter) 可定時回報 AI, DI, DO, 計數量 (Counter) 簡訊內容最多為 70 個 Unicode 字元, 或是 160 個 ASCII 字元可由手機發送簡訊，詢問 I/O 狀態或設定 DO

TEXT(明碼)簡訊機功能(SMSTXT 韌體)

支援 ASCII 命令通訊，用以觸發簡訊告警可自定義 127 組警報, 每組可設定 2 種簡訊內容與語音可自定義 16 組電話簿，每組可以設定 16 筆電話號碼每組警報可以指定 1 組以上的電話簿簡訊內容最多為 70 個 Unicode 字元, 或是 140 個 ASCII 字元可透過 ASCII 命令動態指定簡訊內容，以及電話號碼

遠程終端裝置功能(RTU 韌體)

支援 Modbus RTU master 通訊，最多可以連接 3 台 Modbus 設備
對每台 Modbus 設備最多可以詢問 32x DI, 32x DO, 16x AI, 16x AO 的狀態
提供RTU, E-Mail, FTP共3 種工作模式, 擇一使用

RTU 模式
-定時將 Modbus 設備及內建的 I/O, GPS 的資料回傳到 PC 端的 M2M RTU Center
-M2M RTU Center 收集到的資料存到 MS SQL, MySQL, MarialDB 資料庫
-PC 端的軟體可以透過 M2M RTU Center 控制 GTP-541M 內建的 DO

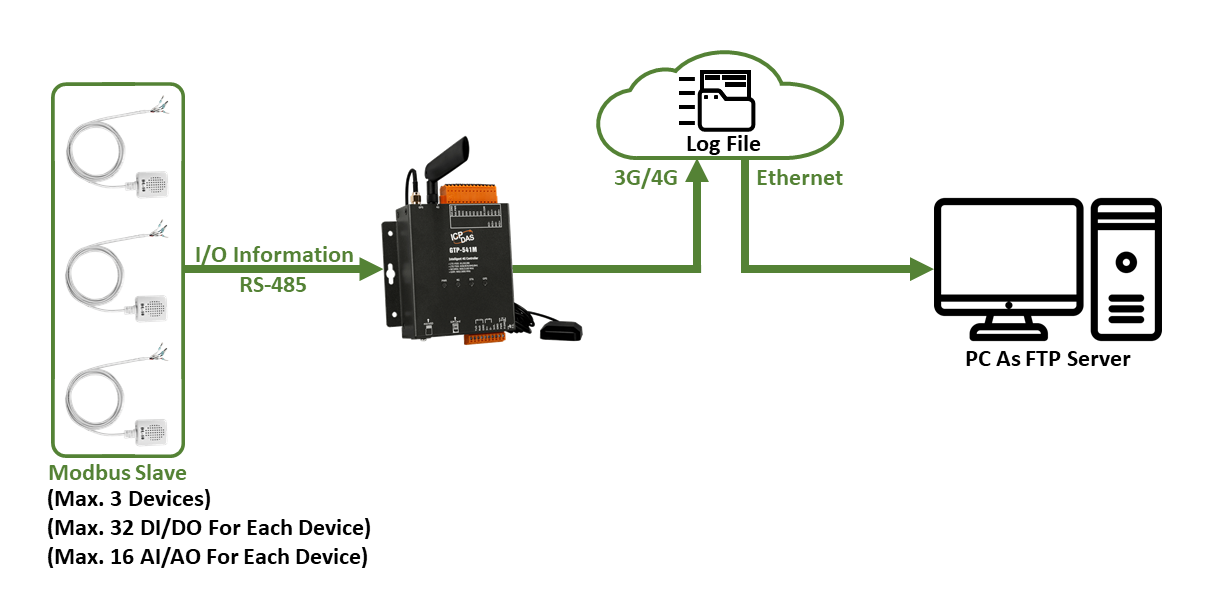

E-Mail, FTP 模式
-定時記錄Modbus設備及內建的I/O, GPS資料
-記錄檔以 E-Mail 附檔或是 FTP 傳回

遠端檢修功能(RMV, VSPE 韌體)

RMV 韌體將 GTP-541M 的 RS-232/485 對應成 PC 端的虛擬 COM port 可以在實體 COM port 和虛擬 COM port 之間進行雙向透明傳輸 PC 需提供固定 IP PC 需安裝 VxServer 及 VxComm 軟體 VxServer 及 VxComm 軟體支援 PC Windows XP/7/10, 32-bit, 64-bit 作業系統

VSPE 韌體將 GTP-541M 的 RS-232/485 對應成 PC 端的虛擬 COM port 可以在實體 COM port 和虛擬 COM port 之間進行雙向透明傳輸 PC 需提供固定 IP 支援 Windows 及 Linux 作業系統支援 2 顆 GTP-541M 的 COM Port 成對傳輸 (Pair Connection)

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 GTP-541M CR	說明4G智慧型多功能控制器 (RoHS) (僅限亞洲區域使用)(不支援VoLTE)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
服務	Virtual COM, RTU, SMS Alarm

CPU 模組
CPU	ARM Cortex™ A5 processor
儲存裝置擴充	SD Card (Max. 32GB SDHC)
實時時鐘	Provide seconds, minutes, hours, day of week/month, month and year
看門狗計時器	Yes

LED 燈
狀態	1 x PWR 1 x 4G 1 x STA 1 x GPS

2G 系統
資料傳輸率	GPRS Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 85.6kbps
頻段	900/1800 MHz
編碼方案	CS 1, CS 2,CS 3,CS 4
CSD	GSM Downlink transfer: Max. 14.4 kbps; Uplink transfer: Max. 14.4 kbps
GPRS Multi-slot	GPRS class 12; GPRS station class B
功率等級	Class 4 (2 W @ 900 MHz) Class 1 (1 W @ 1800 MHz)
SMS 格式	Sending: UCS2/7bits Receiving: UCS2/7bits

3G 系統
資料傳輸率	DC-HSPA+ Downlink transfer: Max. 42 Mbps; Uplink transfer: Max. 5.76 Mbps TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2Mbps CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4Mbps
頻段	WCDMA 900/2100 MHz
功率等級	Class 3(250mW @ WCDMA)

4G 系統
資料傳輸率	LTE(Cat.3) Downlink transfer: Max. 100 Mbps; Uplink transfer: Max. 50Mbps
頻段	FDD LTE : B1/B3/B8 TDD LTE : B38/B39/B40/B41

GPS/GNSS
通訊協定	NMEA 0183
支援通道數	32

類比輸入
通道數	4
類型	Voltage
範圍	+10V ~ -10V
解析度	16-bit

數位輸入
通道數	5
類型	Wet Contact
Sink/Source (NPN/PNP)	Sink/Source, Isolated channel with common power or ground
ON 電壓準位	+5V ~ +24V
OFF 電壓準位	+1V Max

數位輸出
通道數	2
負載電壓	+24 VDC Max
負載電流	100mA Max

COM Ports
Ports	1 x RS-232/485, Non-isolated
Baud Rate	9600、19200、38400、57600 and 115200 bps

電源
功耗	4.8W ( 200 mA @ 24 VDC)

機構
外殼	Metal
尺寸 (mm)	113 x 125 x 34 (W x L x H)
安裝	DIN-Rail/ Screw

環境
工作溫度	-25 ~ +75 °C
儲存溫度	-40 ~ +80 °C
濕度	5 ~ 95% RH, Non-condensing
