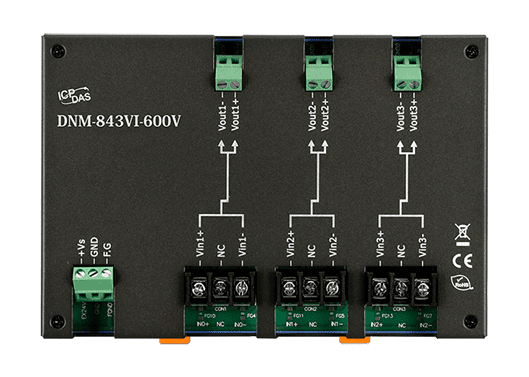

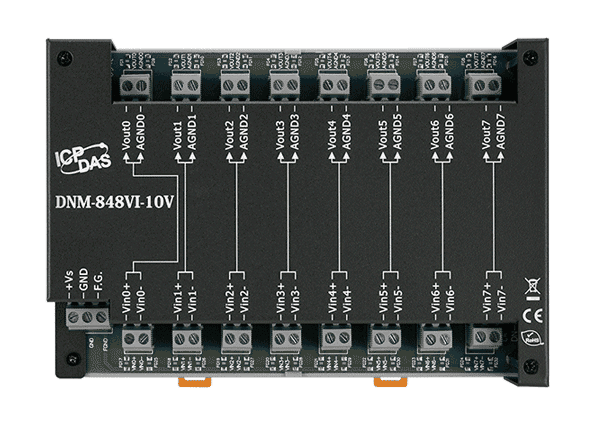

DNM-843VI/848VI series
3-channel / 8-channel 電壓衰減器, 通道間隔離
特色
• 交直流電壓輸入皆適用
• 高電壓輸入量測
• 線性倍率
• 高輸入阻抗
• 通道間隔離
• 4 kV的ESD保護
• 3 kV 突波保護
• 簡單配接
• 高電壓輸入量測
• 線性倍率
• 高輸入阻抗
• 通道間隔離
• 4 kV的ESD保護
• 3 kV 突波保護
• 簡單配接
介紹
DNM-843VI系列和DNM-848VI系列是電壓輸入衰減器。最大輸入範圍為±10 Vpp 至 ±800 Vpp，可衰減至 ±10 Vpp。提供3000VDC 內部模組隔離和 3000VDC 通道至通道隔離，以避免從輸入到輸出或通道至通道雜訊干擾。可搭配本公司的 M-7017R, I-87017RW 等等的 Remote I/OModule 進行直流大電壓量測。而對於 AC 訊號，則可搭配 M-7017RMS 及 I-87017W-RMS，可以對機械加工設備，各式 AC/DC 馬達運作的電力進行即時的量測與數據採集。

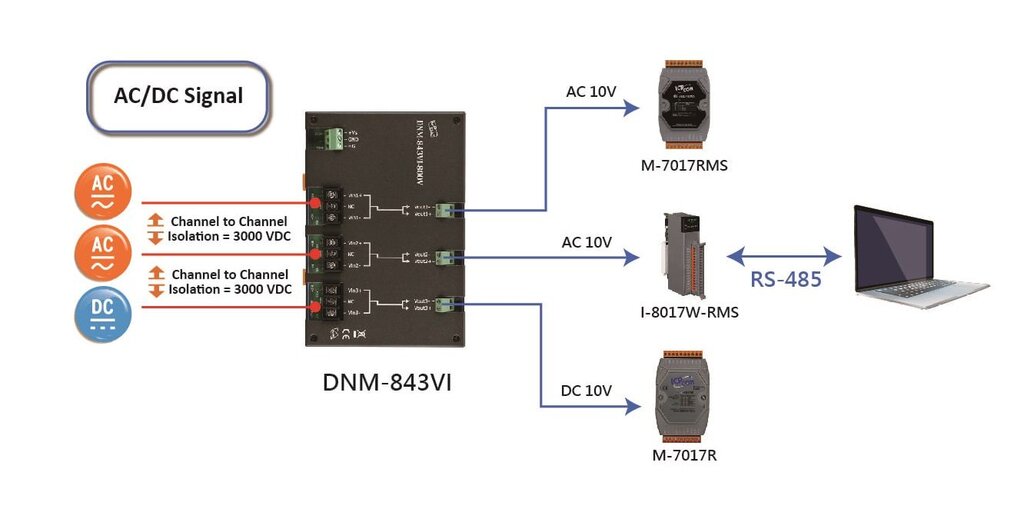

應用
相似產品
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV contact for power line, input and output channels, ±8 kV air for random point |
| Surge (IEC 61000-4-5) | ±3 kV for power liner |
| 類比輸入 | |
|---|---|
| 通道數 | 3 : DNM-843VI-600V, DNM-843VI-800V 8 : DNM-848VI-10V, DNM-848VI-80V, DNM-843VI-150V |
| 類型 | AC/DC Voltage |
| 範圍 | ±10 ~ ±800 Vpp |
| 精度 | 1% of FSR |
| 頻寬 | 30 KHz |
| 輸入阻抗 | >1 MΩ |
| 通道間隔離 | 3000 VDC |
| 模組內隔離 | 3000 VDC |
| 類比輸出 | |
|---|---|
| 通道數 | 3: DNM-843VI-600V, DNM-843VI-800V 8: DNM-848VI-10V, DNM-848VI-80V, DNM-843VI-150V |
| 類型 | AC/DC Voltage |
| 範圍 | ±10 Vpp |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 0.56W : DNM-843VI-600V, DNM-843VI-800V 9.2W : DNM-848VI-10V, DNM-848VI-80V, DNM-843VI-150V |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 173 x 122 x 25 (W x L x D) : DNM-843VI-600V, DNM-843VI-800V 173 x 122 x 35 (W x L x D) : DNM-848VI-10V, DNM-848VI-80V, DNM-843VI-150V |
| 安裝 | DIN-Rail Mounting |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +75 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
