CAN-2088D

DeviceNet 從站, 8-channel PWM 輸出, 8-channel 高速計數器輸入

特色

符合DeviceNet Volume I/II Release 2.0 規範
屬於DeviceNet "Group 2 Only Server"設備
設定後由硬體自動產生PWM 輸出
PWM 輸出範圍為10 Hz ~ 100 kHz，及0.1% ~ 0.99%之責任週期
具軟體/硬體2 種PWM 輸出之觸發模式
可單獨/同步觸發PWM 輸出
具突發模式之PWM 輸出
DI通道可以設定成簡單的DI功能或做為PWM輸出之硬體觸發訊號源

介紹

脈寬調變(PWM)技術是以數位方式控制類比電路的一種有效電路設計，其利用數位輸出產生可變脈衝寬度及頻率的數位訊號從而控制類比電路。泓格科技推出的 CAN-2088D 是具備 8 個 PWM 輸出通道及 8 個具備高速計數器功能數位輸入通道的 DeviceNet 從站模組，可用於開發多通道且具成本競爭力的類比控制系統。

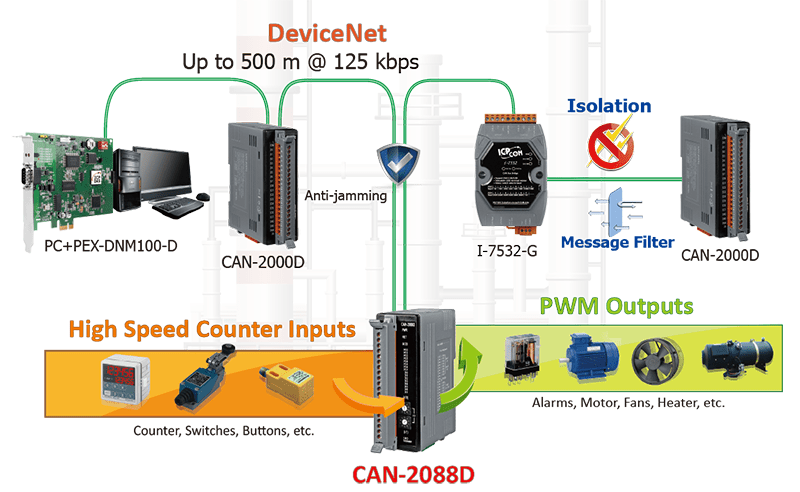

應用

發動機定位／速度控制
燈光控制
風扇速度控制
高速計數器

我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。

• Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
• OMRON CJ1W-DRM21
• OMRON CS1W-DRM21-V1
• OMRON C200HW-DRM21-V1
• OMRON 3G8F7-DRM21-E

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 CAN-2088D CR	說明DeviceNet 從站, 8-channel PWM 輸出, 8-channel 高速計數器輸入 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

數位輸入
通道數	8
類型	Wet Contact
Sink/Source (NPN/PNP)	Sink
ON 電壓準位	+5.5 ~ +30 V
OFF 電壓準位	<3.5 V
輸入阻抗	4.7 kΩ, 1/4 W

PWM
通道數	8
Sink/Source (NPN/PNP)	Source
負載電流	1 mA
頻率	0.2 ~ 500 kHz (non-continuous)
工作週期 (佔空比)	0.1 ~ 99.9 %
模式	Burst mode, Continuous mode
脈衝串數量	1~65535 counts
觸發啟動	Hardware (Start and Stop) or Software (Start and Stop)

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
