CAN-2057D

DeviceNet 從站, 16-channel 隔離型 (Sink, NPN) DO

特色

16 道的開集極隔離型數位輸出DeviceNet從站通用型I/O設備
符合DeviceNet Volume I/II, Release 2.0 規範
屬於DeviceNet "Group 2 Only Server"設備
支援的DeviceNet IO 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)
支援設備心跳通訊訊息(Device Heartbeat message)及設備關閉通訊訊息(Device Shutdown message)
透過旋鈕開關設定DeviceNet 設備站號及鮑率
提供DeviceNet EDS 檔案供主控端設備使用
對於電源、DeviceNet狀態、終端電阻狀態與數位輸出狀態提供LED 燈號顯示

介紹

DeviceNet 是一種低成本的標準工業用網路通訊系統，以 CAN 總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet 允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2057D具備16個隔離型數位輸出通道，是一項經濟實惠的DeviceNet從站解決方案。CAN-2057D符合ODVA的DeviceNet 標準規範，並遵循 DeviceNet 規範 Volume I/II, Release 2.0版。此外，CAN-2057D 提供符合標準的 EDS 檔案，藉由這個檔案，用戶可以非常容易的於任何標準的DeviceNet主站介面使用 CAN-2057D。再者，每個數位輸出通道採用開集極(Open collector)的輸出方式，每一個數位輸出通道最大可承受 100 毫安培的電流，能滿足大部分的應用領域。

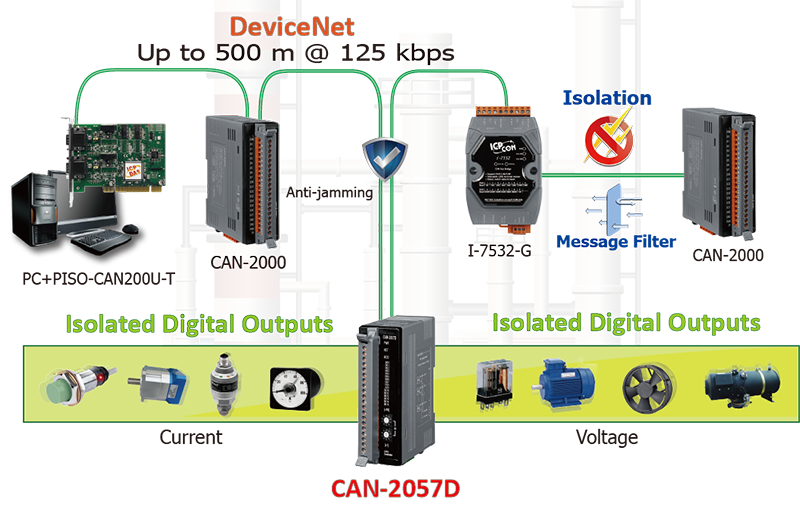

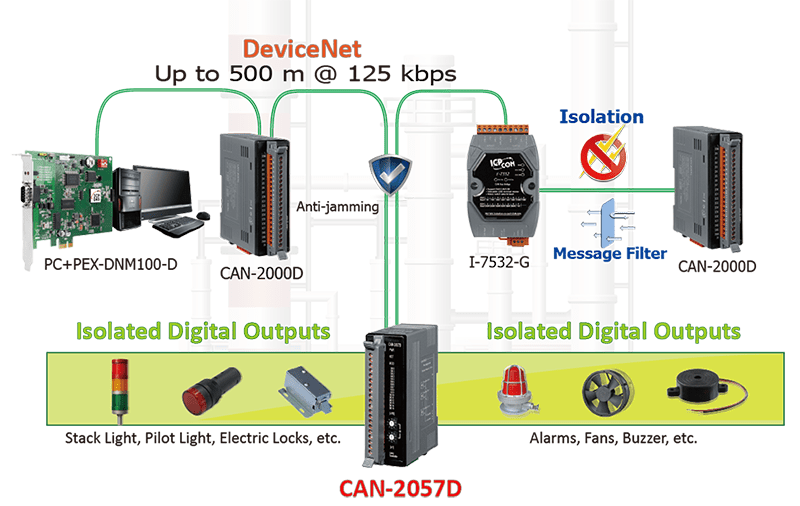

應用

警報輸出
開關控制

我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。

Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
OMRON CJ1W-DRM21
OMRON CS1W-DRM21-V1
OMRON C200HW-DRM21-V1
OMRON 3G8F7-DRM21-E

訂購資訊

產品系列	說明	數量	詢價
產品系列 CAN-2057D CR	說明DeviceNet 從站, 16-channel 隔離型 (Sink, NPN) DO (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

數位輸出
通道數	16 (Sink)
類型	Open Collector
負載電壓	+5 ~ +30 VDC
負載電流	100 mA per channel
模組內隔離	3750 Vrms

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
