CAN-2055D

即將推出

DeviceNet 從站, 8-channel 隔離型 (Wet) DI, 8-channel 隔離型 (Source, PNP) DO

特色

16通道光耦合輸出與輸入DeviceNet從站通用型I/O設備
符合DeviceNet Volume I/II Release 2.0規範
屬於DeviceNet "Group 2 Only Server"設備
支援的DeviceNet IO 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)
支援設備心跳通訊訊息(Device Heartbeat message)及設備關閉通訊訊息(Device Shutdown message)
透過旋鈕開關設定DeviceNet 設備站號及鮑率
提供DeviceNet EDS檔案供主控端設備使用
對於電源、DeviceNet 狀態、終端電阻狀態與數位輸出入通道狀態提供LED燈號顯示

介紹

DeviceNet是一種低成本的標準工業用網路通訊系統，以CAN總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2055D是DeviceNet從站模組，遵循Volume I/II Release 2.0 DeviceNet規範，能透過標準的DeviceNet協定設定CAN-2055D的組態或存取數位輸出或輸入通道的狀態。模組本身也提供標準的EDS檔案。因此，用戶可以藉由這個檔案輕易的與DeviceNet主站介面連結。CAN-2055D模組擁有8個同時支援匯端與源端(Sink/Source)的隔離型數位輸入通道與8個源端(Source)的隔離型數位輸出通道，能被運用在各種不同架構上，例如PNP、NPN、TTL、繼電器等。

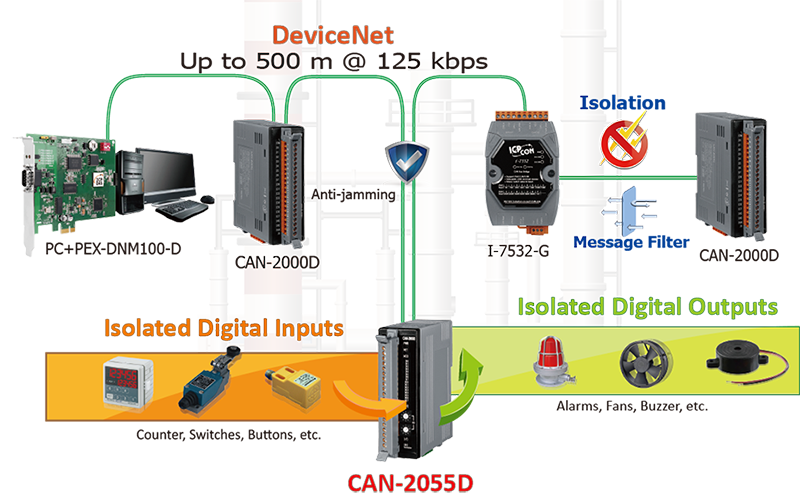

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 CAN-2055D CR	說明DeviceNet 從站, 8-channel 隔離型 (Wet) DI, 8-channel 隔離型 (Source, PNP) DO (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

數位輸入
通道數	8
類型	Wet Contact
Sink/Source (NPN/PNP)	Sink/Source
ON 電壓準位	+3.5 ~ +30 VDC
OFF 電壓準位	+1 VDC Max.
輸入阻抗	3 kΩ, 0.3 W

數位輸出
通道數	8
類型	Open emitter
Sink/Source (NPN/PNP)	Source
負載電壓	+10 ~ +30 VDC
負載電流	700 mA per channel
模組內隔離	3750 Vrms

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
