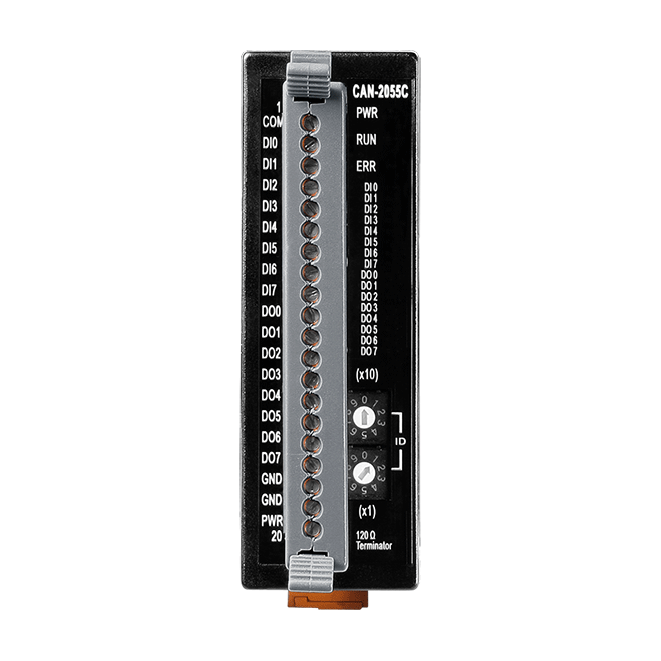

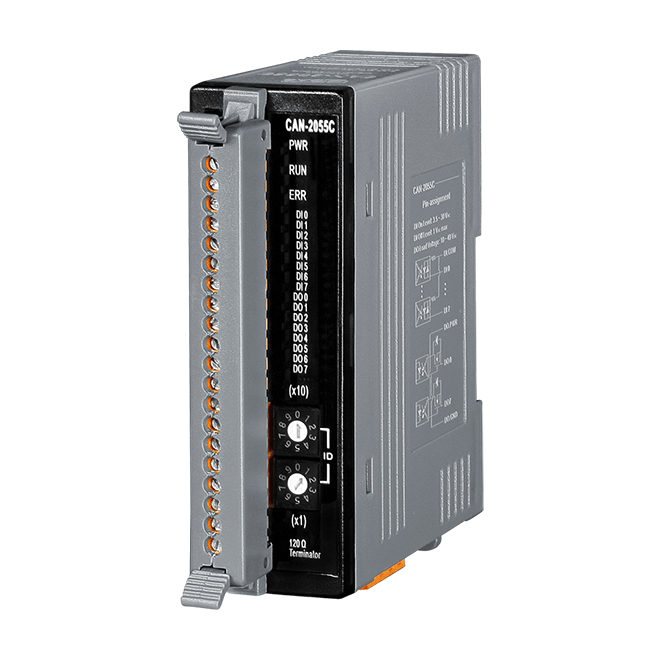

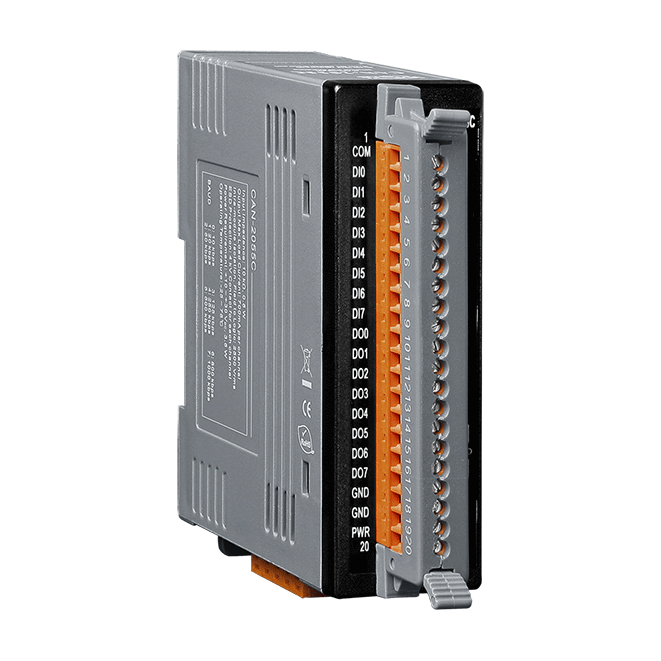

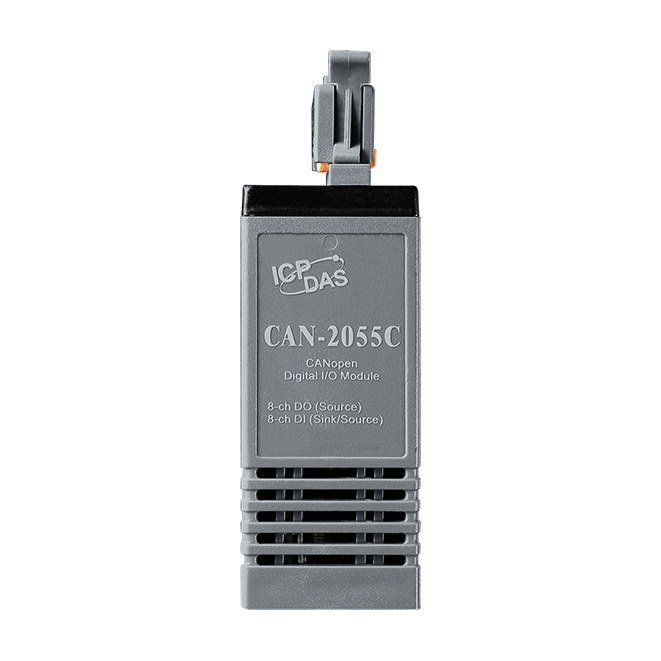

CAN-2055C
介紹
CANopen是一種基於 CAN(控制器局域網)總線的通訊協議,主要應用於機械控制的嵌入式網路,例如:工業機械控制、飛機發動機監控、環境監控以及包裝機控制等領域。
CAN-2055C 模組遵循 CiA-301 4.02 版規範與 CiA-401 2.1 版規範,並且通過CiACANopen相容性測試工具的驗證。因此用戶可以輕易的將 CAN-2055C 及其 EDS 文件運用於標準的CANopen主站軟件上。CAN-2055C 具有 8 個同時支援匯端與源端(Sink/Source)的隔離型數位輸入通道與 8 個源端(Source)的隔離型數位輸出通道,可應用於多種不同類型的架構上,例如 PNP、NPN、TTL、繼電器接等等…透過泓格科技或其他廠家的CANopen主站,用戶就能很快速地建立滿足應用需求的CANopen網路。

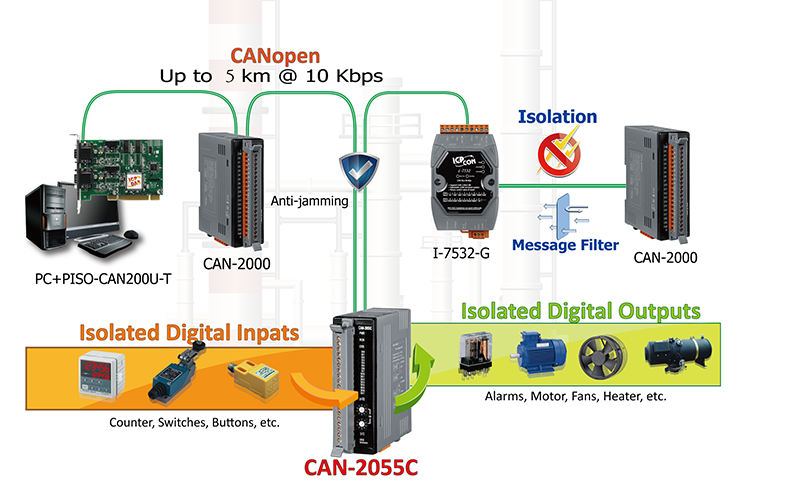

應用
相似產品
CPU 模組 | |
---|---|
看門狗計時器 | Hardware watchdog |
LED 燈 | |
---|---|
狀態 | 3 LEDs to PWR, RUN and ERR |
數位輸入 | |
---|---|
通道數 | 8 |
類型 | Wet Contact |
Sink/Source (NPN/PNP) | Sink/Source |
ON 電壓準位 | +3.5 ~ +30 VDC |
OFF 電壓準位 | +1 VDC Max |
輸入阻抗 | 3kΩ, 0.3W |
數位輸出 | |
---|---|
通道數 | 8 |
類型 | Open emitter |
Sink/Source (NPN/PNP) | Source |
負載電壓 | +10 ~ +30 VDC |
負載電流 | 700mA, each channel |
模組內隔離 | 3750 Vrms |

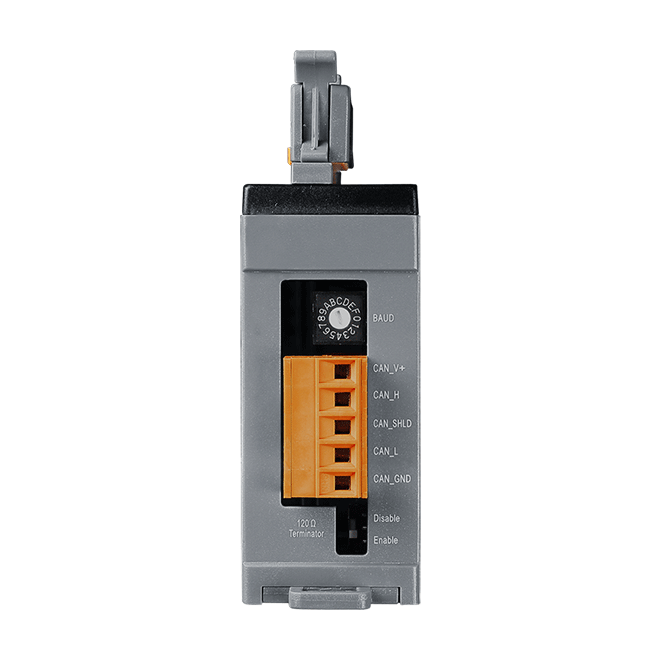

CANopen | |
---|---|
Baud Rate | 10 k ~ 1 M |
隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
終端電阻 | Built-in 120Ω |
通訊協定 | CiA 301 v4.02, CiA 401 v2.1 |
Node ID | 1 ~ 99 |
PDO 數 | 10 RxPDO , 10 TxPDO |
PDO 模式 | Event-triggered, remotely-requested, Cyclic and acyclic SYNC |
錯誤控制 | Node Guarding protocol / Heartbeat Producer |
NMT | Slave |
緊急訊息 | Yes |
電源 | |
---|---|
功耗 | 1.7 W |
機構 | |
---|---|
尺寸 (mm) | 33 x 99 x 78 ( W x L x H ) |
安裝 | DIN-Rail |
環境 | |
---|---|
工作溫度 | -25 ~ +75 °C |
儲存溫度 | -30 ~ +80 °C |
濕度 | 10 ~ 90% RH, Non-condensing |
