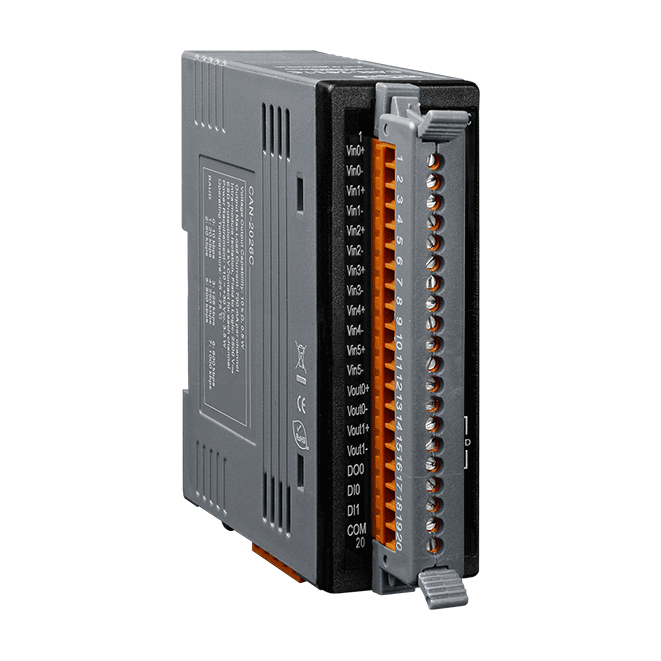

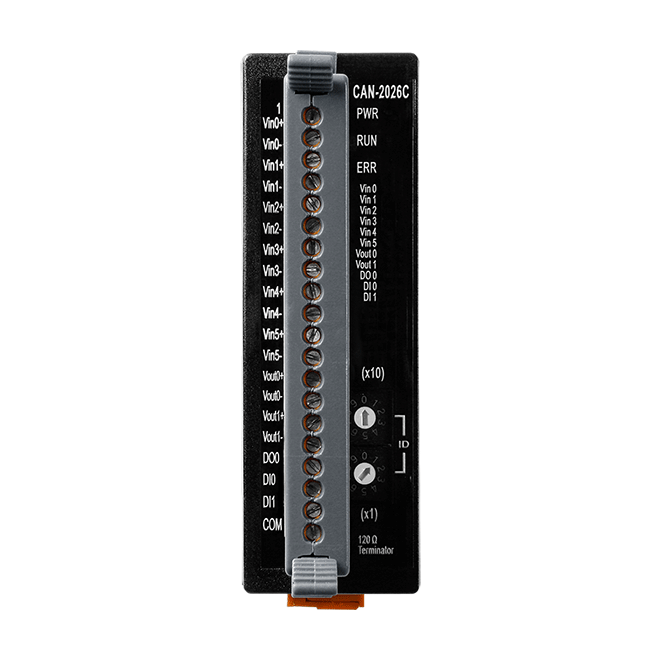

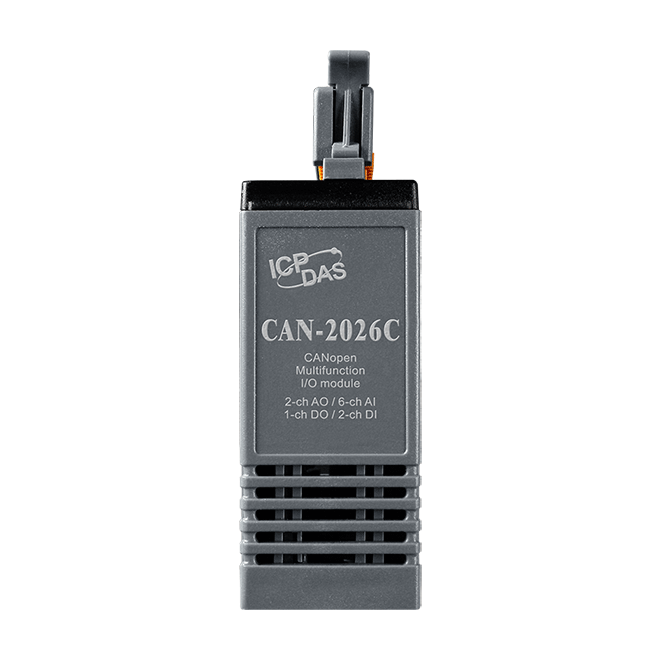

CAN-2026C

CANopen 從站, 6-channel 隔離型 AI , 2-channel 隔離型 AO, 2-channel 隔離型 DI, 1-channel 隔離型 DO

特色

NMT從站
通過CiA CANopen Conformance Test
靜電保護4kV
工作電壓：+10 ~+30 伏特
CANopen通訊規範：CiA-301 4.02 版本，CiA-401 2.1版本
提供EDS檔案

介紹

CANopen 是一種基於 CAN（控制器局域網）總線的通訊協議，主要應用於機械控制的嵌入式網路，例如：工業機械控制、車輛控制系統、工廠自動化、醫療設備控制、遠端資料採集、環境監控以及包裝機控制等領域。

泓格科技提供的 CAN-2026C 模組遵循 CiA-301 4.02 版規範與 CiA-401 2.1 版規範，並且通過 CiA CANopen 相容性測試工具的驗證。因此用戶可以輕易的將 CAN-2026C 及其 EDS 文件運用於標準的 CANopen 主站軟體上。CAN-2026C 擁有 6 個可測量電壓或電流的類比輸入通道、2 個類比輸出通道、2 個匯端(Sink)數位輸入通道與 1 個匯端數位輸出通道。可應用於多種不同類型的架構上。搭配使用泓格科技的 CANopen 主站，用戶就能有效率的架構出一個 CANopen 的網路系統。

應用

訂購資訊

產品系列	說明	數量	詢價
產品系列 CAN-2026C CR	說明CANopen 從站, 6-channel 隔離型 AI , 2-channel 隔離型 AO, 2-channel 隔離型 DI, 1-channel 隔離型 DO (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
看門狗計時器	Hardware watchdog

LED 燈

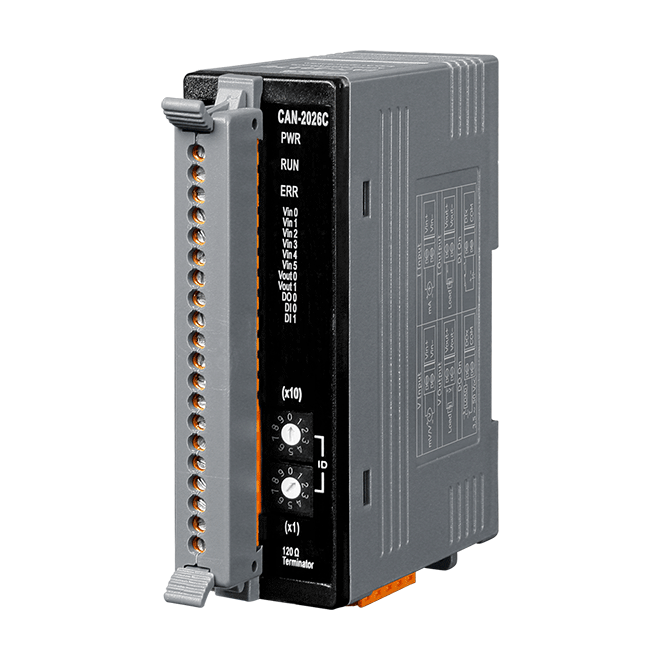

狀態	3 LEDs to PWR, RUN and ERR

類比輸入
通道數	6 (Differential)
感測器類型	+/-150mV, +/-500 mV, +/-1V, +/-5 V, +/-10 V, +/-20 mA (External 125Ω resistor required)
解析度	16-bit
精度	+/- 0.1% of FSR
採樣率	60 Samples/Sec. (Total)
共模抑制	86 dB Min.
常模抑制	100 dB
過電壓保護	240 Vrms
個別通道設定	Yes
零點漂移	+/- 10 μV/ °C
跨度漂移	+/-25 ppm/ °C

類比輸出
通道數	2
類型	+0V ~ +5V, +/-5V, +0 V ~ +10V,+/-10V
解析度	12-bit
精度	+/-0.1% of FSR
電壓輸出推力	10 V @ 20 mA
電流負載阻值	500 Ω
上電值	Yes
安全值	Yes

數位輸入
通道數	2
類型	Wet contact (Sink)
ON 電壓準位	+3.5 ~ +30 VDC
OFF 電壓準位	+1 VDC Max.
輸入阻抗	10 KΩ, 0.66W
過電壓保護	70 VDC

數位輸出
通道數	1
類型	Isolated Open Collector (Sink)
負載電壓	+3.5 ~ +50 VDC
負載電流	700 mA/channel Max.
過電壓保護	60 VDC
過載保護	Yes
短路保護	Yes
上電值	Yes, Programmable
安全值	Yes, Programmable

CANopen

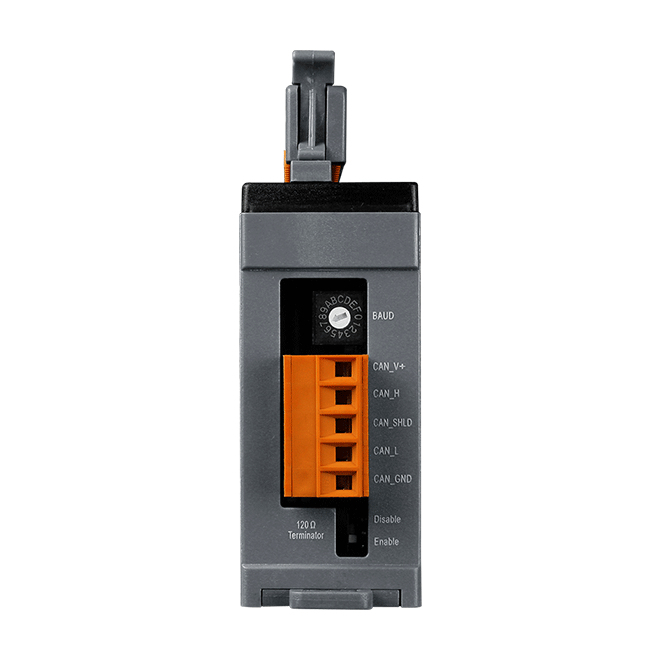

Baud Rate	10 k ~ 1 M
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Built-in 120Ω
通訊協定	CiA 301 v4.02, CiA 401 v2.1
Node ID	1 ~ 99
PDO 數	10 RxPDO , 10 TxPDO
PDO 模式	Event-triggered, remotely-requested, Cyclic and acyclic SYNC
錯誤控制	Node Guarding protocol / Heartbeat Producer
NMT	Slave
緊急訊息	Yes
