CAN-2024D

DeviceNet 從站, 4-channel 14-bit AO

特色

4 通道類比輸出模組，輸出種類：0~ 5 V、+/- 5 V、0~10 V、+/- 10 V、0 ~ 20 Ma、4 ~ 20 mA
符合DeviceNet Volume I/II Release 2.0 規範
屬於DeviceNet "Group 2 Only Server"設備
支援的DeviceNet IO 連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)
支援設備心跳通訊訊息(Device Heartbeat message)及設備關機通訊訊息(Device Shutdown message)
透過旋鈕開關設定DeviceNet 設備站號及鮑率
提供DeviceNet EDS 檔案供主控端設備使用
對於電源、DeviceNet 狀態、終端電阻狀態、類比輸出狀態提供LED 燈號顯示

介紹

DeviceNet 是一種低成本的標準工業用網路通訊系統，以 CAN 總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet 允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2024D是DeviceNet從站模組，具備4個14位元解析度的類比輸出通道，是一個經濟實惠的 DeviceNet 從站解決方案。CAN-2024D 模組符合 ODVA 的 DeviceNet 標準規範，並遵循 DeviceNet 規範 Volume I/II Release 2.0 版，提供符合標準的EDS檔案。藉由EDS檔案，用戶可以非常容易的應用 CAN-2024D 於任何標準的DeviceNet主站介面。再者，每個類比輸出通道提供多種類的電壓及電流輸出方式，足以滿足大部分的應用領域。

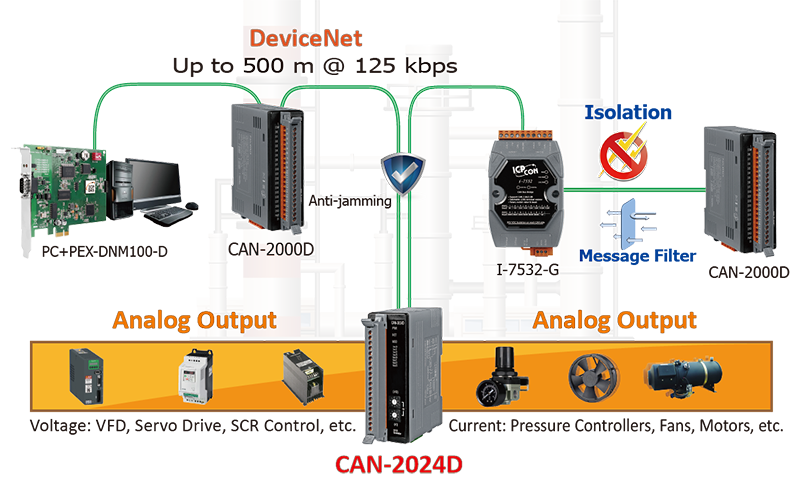

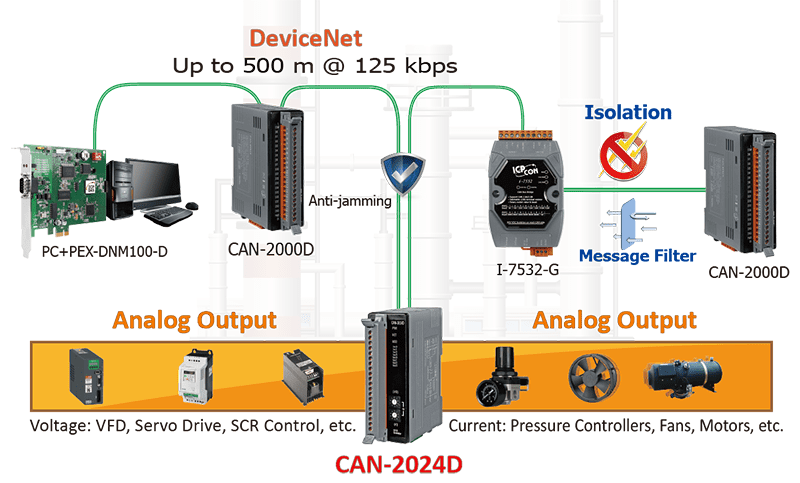

應用

我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。

• Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
• OMRON CJ1W-DRM21
• OMRON CS1W-DRM21-V1
• OMRON C200HW-DRM21-V1
• OMRON 3G8F7-DRM21-E

訂購資訊

產品系列	說明	數量	詢價
產品系列 CAN-2024D CR	說明DeviceNet 從站, 4-channel 14-bit AO (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

類比輸出
通道數	4
類型	0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA
解析度	14-bit
精度	+/- 0.1 % of FSR for voltage output ; +/- 0.2 % of FSR for current output
零點漂移	Voltage: +/-30μV/°C Current: +/-0.2μV/°C
跨度漂移	+/-20ppm/°C
電壓輸出推力	10V@5mA
電流負載阻值	External +24 V : 1050 Ohms
上電值	Yes

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
