CAN-2019D/S

即將推出

DeviceNet從站, 10-channel通用型AI

特色

10通道16位元解析度熱電耦輸入DeviceNet從站通用型I/O設備
符合DeviceNet Volume I/II Release 2.0規範
屬於DeviceNet "Group 2 Only Server"設備
支援的DeviceNet IO連線模式：輪詢(Polling)、位元觸發(Bit-Strobe)
支援設備心跳通訊訊息(Device Heartbeat message)及設備關閉通訊訊息(Device Shutdown message)
透過旋鈕開關設定DeviceNet設備站號及鮑率
提供DeviceNet EDS檔案供主控端設備使用
對於電源、DeviceNet狀態提供LED燈號顯示

介紹

DeviceNet是一種低成本的標準工業用網路通訊系統，以CAN總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2019D/S是DeviceNet從站模組，具備10個熱電耦輸入通道，是一個經濟實惠的DeviceNet從站解決方案。CAN-2019D/S模組遵循DeviceNet規範Volume I/II Release 2.0版，提供符合標準的EDS檔案，藉由EDS檔案，用戶可以非常容易的應用CAN-2019D/S於任何標準的DeviceNet主站介面。

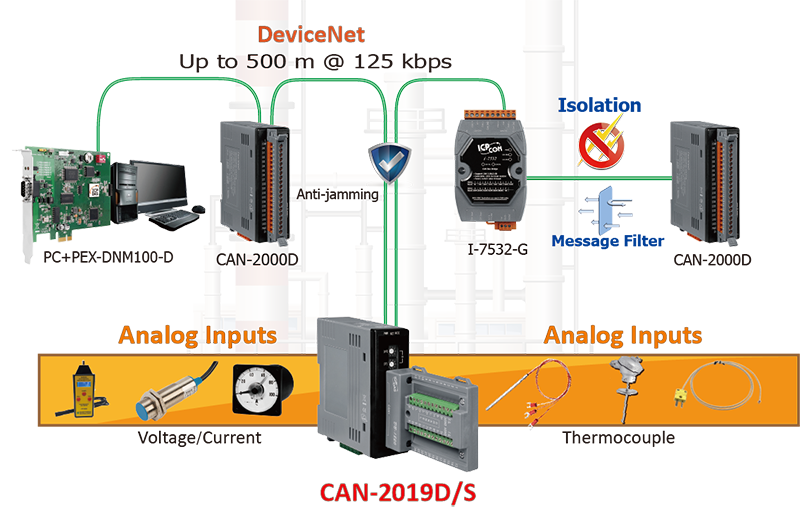

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 CAN-2019D/S CR	說明DeviceNet從站, 10-channel通用型AI (RoHS) 包含DB-1820端子板

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

類比輸入
通道數	10 (Differential)
感測器類型	+/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V, +/- 5V, +/- 10V +/-20mA,(Requires Optional External 125 Ohm Resistor) Thermocouple (J, K, T, E, R, S, B, N, C)
解析度	16-bit
精度	+/-0.1% FSR
採樣率	10 Samples/Sec. (Total)
輸入阻抗	>400 kΩ
共模抑制	86 dB Min.
常模抑制	100 dB
過電壓保護	240 Vrms
個別通道設定	Yes
斷線檢知	Yes
零點漂移	+/- 10 μV/ °C
跨度漂移	+/-25 ppm/ °C
模組內隔離	3000 VDC

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
