CAN-2017D

DeviceNet 從站, 8-channel AI

特色

DeviceNet 從站通用型I/O 設備。
符合DeviceNet Volume I/II Release 2.0, Errata 5 規範。
屬於DeviceNet "Group 2 Only Server"設備(非UCMM)。
支援的DeviceNet IO 連線模式：
- 1 組Explicit Messaging 連線
- 1 組Polled I/O 連線
- 1 組Bit-Strobe I/O 連線
支援設備心跳通訊訊息(Device Heartbeat message)及設備關機通訊訊息(Device Shutdown message)
提供DeviceNet EDS 檔案供主控端設備使用

介紹

DeviceNet 是一種低成本的標準工業用網路通訊系統，以 CAN 總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet 允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2017D是DeviceNet 從站模組，具備8個類比輸入通道，是一個經濟實惠的 DeviceNet 從站解決方案。CAN-2017D模組遵循DeviceNet規範Volume I/II Release 2.0版，提供符合標準的 EDS 檔案，藉由 EDS 檔案，用戶可以非常容易的應用CAN-2017D於任何標準的 DeviceNet 主站介面。

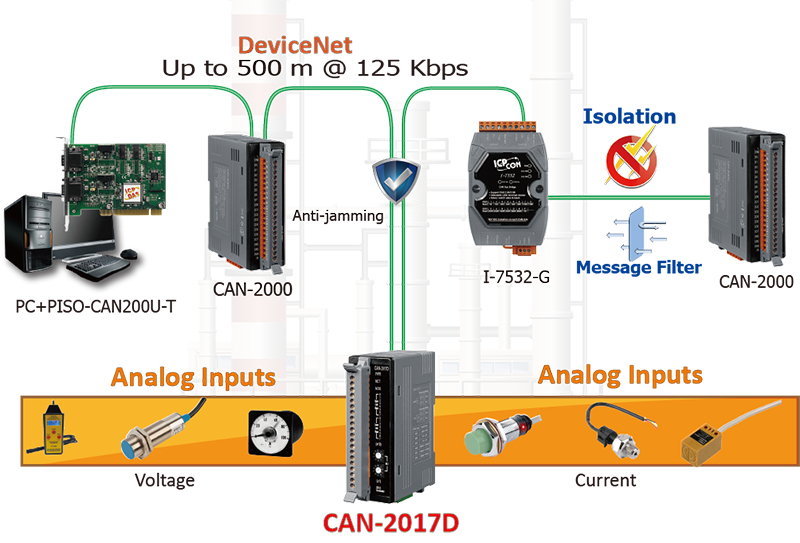

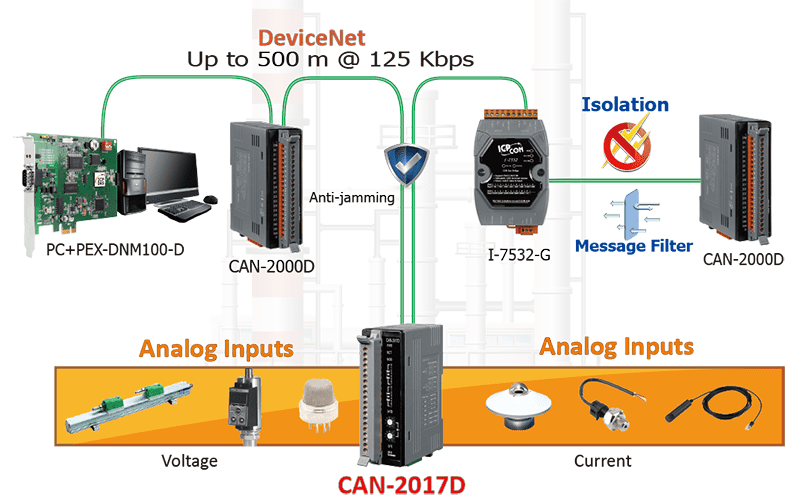

應用

我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。

Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
OMRON CJ1W-DRM21
OMRON CS1W-DRM21-V1
OMRON C200HW-DRM21-V1
OMRON 3G8F7-DRM21-E

訂購資訊

產品系列	說明	數量	詢價
產品系列 CAN-2017D CR	說明DeviceNet 從站, 8-channel AI (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

LED 燈
狀態	1 x Power 2 x DeviceNet status

類比輸入
通道數	8 Differential
感測器類型	±10V, ±5V, ±1V, ±500mV, ±150mV, ±20mA,( External 125 Ohm Resistor Required)
解析度	16-bit
精度	±0.1% FSR
採樣率	10 Samples/Sec. (Total)
輸入阻抗	>2 MΩ
共模抑制	86 dB
常模抑制	100 dB
過電壓保護	240 Vrms
個別通道設定	Yes
零點漂移	±10 μV/ °C
跨度漂移	±25 ppm/ °C
模組內隔離	3000 VDC

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O 1 connection for Bit-Strobe I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata 5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
