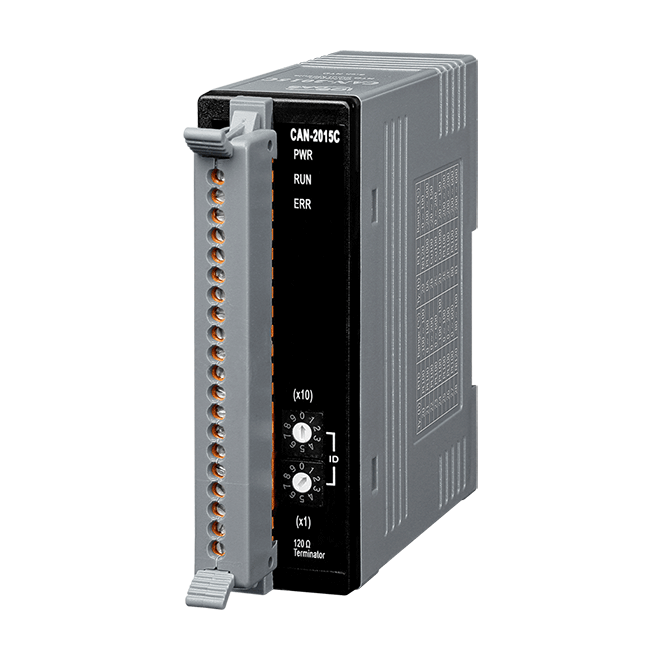

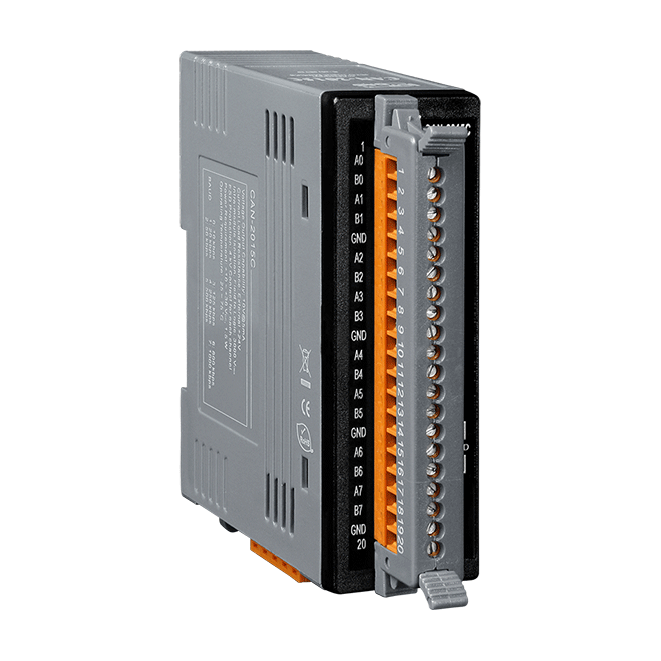

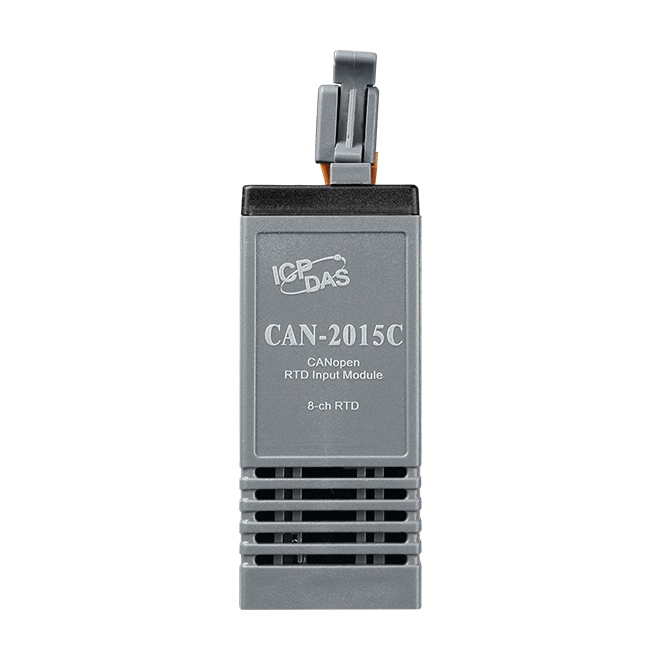

CAN-2015C

CANopen 從站, 8-channel RTD 輸入

特色

提供EDS檔案
通過CiA CANopen Conformance Test
靜電保護4kV
工作電壓: +10 ~+30伏特
CANopen 通訊規範: CiA-301 4.02 版本，CiA-401 2.1版本
提供EDS檔案

介紹

CANopen 是一種基於 CAN（控制器局域網）總線的通訊協議，主要應用於機械控制的嵌入式網路，例如：工業機械控制、飛機發動機監控、環境監控以及包裝機控制等領域。

泓格科技提供的 CAN-2015C 模組遵循 CiA-301 4.02 版規範與 CiA-401 2.1 版規範，用戶可直接採用標準 CANopen 通訊協定讀取熱電阻(RTD)的數值並設定熱電阻(RTD)的相關參數。CAN-2015C 提供的 EDS 檔案通過 CiA CANopen Conformance Test 軟體的測試，因此，能輕易的將此 EDS 應用在標準 CANopen 主站軟體上。CAN-2015C 的模組擁有 8 通道熱電阻(RTD)輸入，因此可以很彈性的運用在各種不同的系統上。透過與泓格科技的 CANopen 主站的連結，更能協助用戶輕輕鬆鬆完成一個以 CANopen 為網路架構的自動化系統。

應用

訂購資訊

產品系列	說明	數量	詢價
產品系列 CAN-2015C CR	說明CANopen 從站, 8-channel RTD 輸入 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
看門狗計時器	Hardware watchdog

LED 燈
狀態	3 LEDs to PWR, RUN and ERR

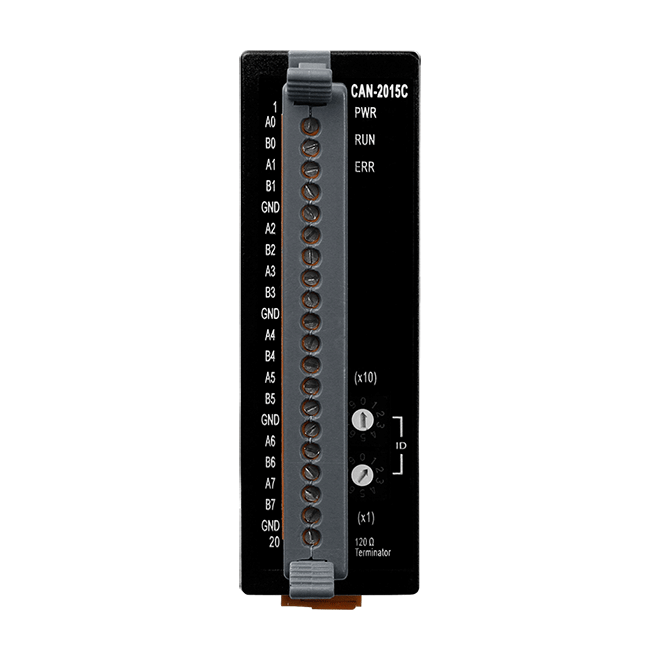

類比輸入
通道數	8 channels for 2-wire or 3-wire RTD
感測器類型	Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100
解析度	16-bit
精度	+/-0.05% FSR
採樣率	10 Samples/Sec. (Total)
輸入阻抗	20 MΩ
共模抑制	150 dB
常模抑制	100 dB
過電壓保護	120 VDC / 110 VAC
個別通道設定	Yes
斷線檢知	Yes
零點漂移	+/- 0.5 μV/ °C
跨度漂移	+/- 20 ppm/ °C
隔離	3000 V DC-DC, 3000 Vrms photo-coupler

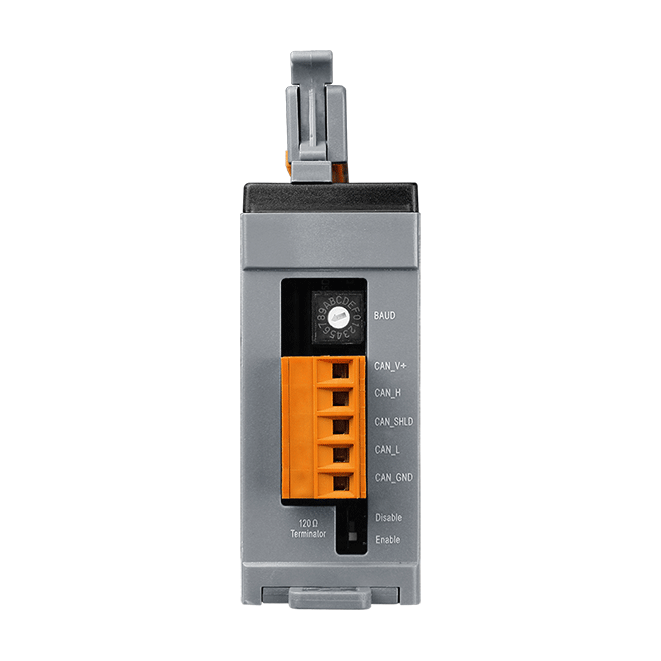

CANopen
Baud Rate	10 k ~ 1 M
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Built-in 120Ω
通訊協定	CiA 301 v4.02, CiA 401 v2.1
Node ID	1 ~ 99
PDO 數	10 RxPDO , 10 TxPDO
PDO 模式	Event-triggered, remotely-requested, Cyclic and acyclic SYNC
錯誤控制	Node Guarding protocol / Heartbeat Producer
NMT	Slave
緊急訊息	Yes
