CAN-2012D

即將推出

DeviceNet從站, 16位元16通道類比輸入

特色

8個差動AI通道或16個單端AI通道
符合DeviceNet Volume I/II Release 2.0規範
屬於DeviceNet "Group 2 Only Server"設備
支援的DeviceNet IO連線模式：輪詢(Polling)
支援設備心跳通訊訊息(Device Heartbeat message)及設備關閉通訊訊息(Device Shutdown message)
透過旋鈕開關設定DeviceNet設備站號及鮑率
提供DeviceNet EDS檔案供主控端設備使用
對於電源、DeviceNet狀態、終端電阻狀態與類比輸入警報狀態提供LED燈號顯示

介紹

DeviceNet是一種低成本的標準工業用網路通訊系統，以CAN總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

CAN-2012D是DeviceNet從站模組，遵循Volume I/II Release 2.0 DeviceNet規範，能透過標準的DeviceNet協定設定CAN-2012D的組態或存取類比輸入通道的狀態。模組本身也提供標準的EDS檔案。因此，用戶可以藉由這個檔案輕易的與DeviceNet主站介面連結。CAN-2012D擁有16位元、8通道差分輸入或16通道單端輸入，能被運用在各種不同架構上。

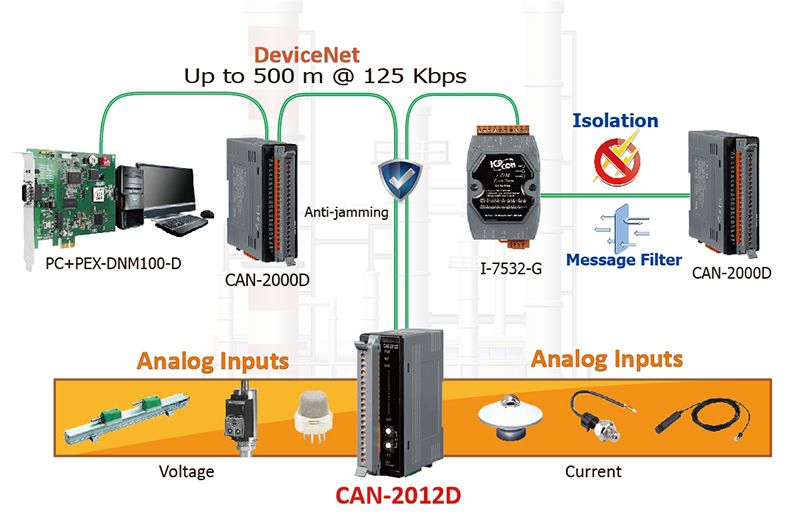

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 CAN-2012D CR	說明DeviceNet從站, 16位元16通道類比輸入 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
看門狗計時器	Hardware watchdog

LED 燈
狀態	1 x Power 2 x DeviceNet status

類比輸入
通道數	8 Differential or 16 Single-ended
感測器類型	±10V, ±5V, ±2.5V, 0~10V, ±20mA, 0~20mA,4~20mA
解析度	16-bit
精度	+/-0.1% FSR
採樣率	4000 Samples/Sec. (Total)
輸入阻抗	≥ 1 MΩ
共模抑制	84 dB
過電壓保護	70 Vrms
個別通道設定	Yes
零點漂移	±0.2 μV/ °C
跨度漂移	±5 ppm/ °C

DeviceNet
Ports	1
支援的連線	1 connection for Explicit Messaging 1 connection for Polled I/O
Baud Rate	125 kbps, 250 kbps, 500 kbps
隔離	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Switch for 120 Ω terminal resistor
規格	Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
Node ID	0 ~ 63
關機訊息	Yes
心跳訊息	Yes
訂閱	Group 2 Only Server
