| Model: I-8430 |
|
 |
| Model: I-8830 |
|
 |
| Model:I-8430-G |
|
|
|
|
I-8430/ I-8830
I-8430-G/ I-8830-G
Embedded Ethernet I/O Unit
|
|
|
|
 |
|
|
| |
|
|
| |

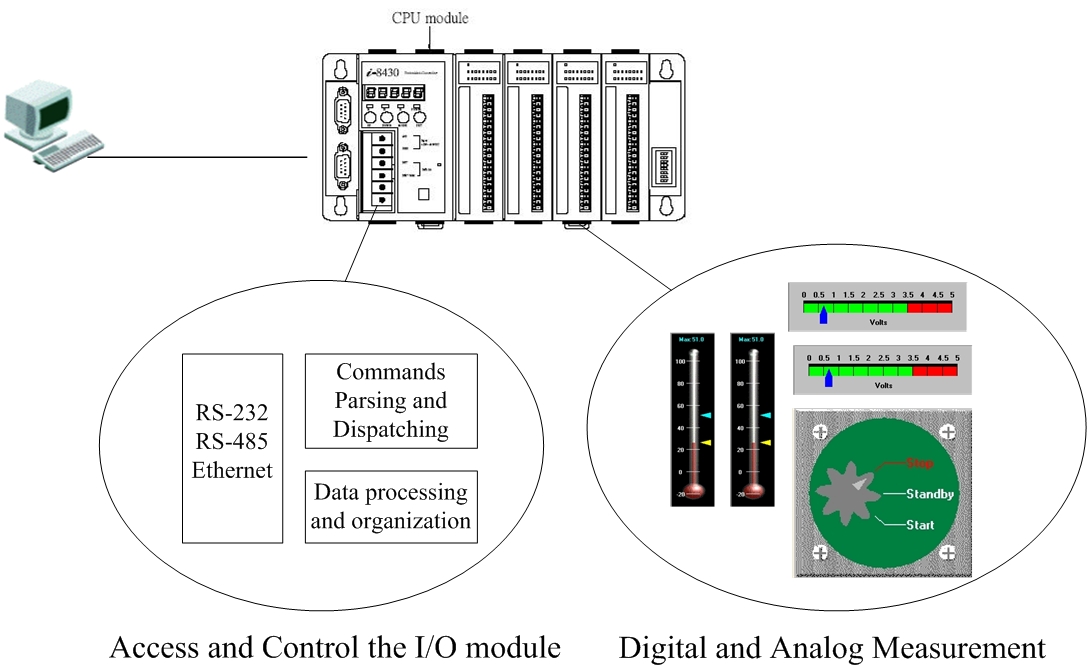

I-8430 與 I-8830是具有內建DCON 通訊協定(韌體) 的串列埠型 I/O 單元。透過乙太網路介面或RS-232串列埠通訊介面同時能支援 8K 和 87K 兩個系列大部分產品。
泓格科技提供相當多類型的的 I/O 模組 (例如 DI, DO, DIO, AI, AO, Counter/Frequency... 等等)。足以做為遠端資料收集和控制，環境監測、電源管理、工廠自動化等各種工業控制領域。
|
|
|
| |
I-8430 與 I-8830 的 CPU 是 8-bit 的 80188 (40M Hz)，透過內部的韌体 (firmware) ，除了使用 I/O 模組原本的功能 (輸出、輸入、開機值、安全值、上限值、下限值) 之外，還可建立模組間的相互關連性。例如當 AI 模組的輸入值超過某一上、下限值時，可以將此訊息直接連接到另一個 DO 模組做即時的警報輸出。
在軟体的支援部分，我們提供了許多免費的開發工具 (SDK) 和 Demo，例如 DLL, ActiveX, Labview driver, Indusoft driver, Linux driver, OPC server ... 等等。
雖然泓格提供的開發工具軟體都是使用串列埠通訊介面, 但只要經由安裝VxComm Utility 這個工具軟體就能產生虛擬的COM Port 去對應 Ethernet Port, 經由虛擬COM Port的使用 I-8430 與 I-8830上面的 I/O 可以很快且容易地整合到使用者的系統之中. |
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
| 支援 IPv4. |
| 支援 RS-232 串列埠通訊介面與 Ethernet 通訊介面 |
| 支援 DCON 通訊協定 |
底板雙 Bus 的設計能同時支援 I-8K 及 I-87K 系列的 I/O 模組,
例如 DI/DO, AI/AO, Counter/Frequency 等模組。 |
集中插槽插卡式的設計省去 8K 及 87K I/O 模組間在電源及通
訊方面佈線的時間。 |
|
 |

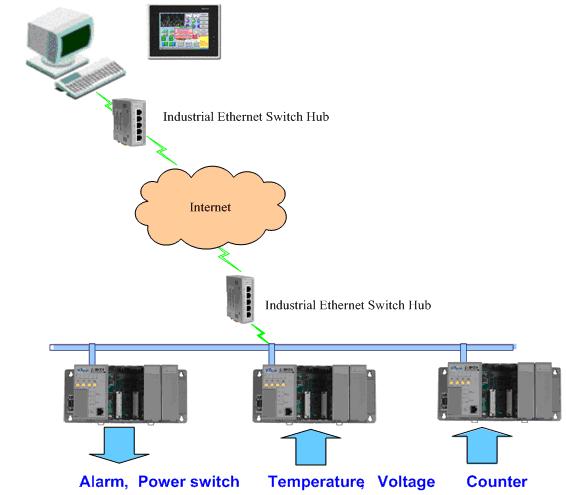

透過 VxComm Utility工具, 個人電腦端能使用虛擬COM port與遠
端的 Ethernet I/O 溝通。
注意事項: 遠端的 Ethernet I/O必須具備泓格公司提供的
XServer程式架構才能使用虛擬COM Port的功能。 |
 |

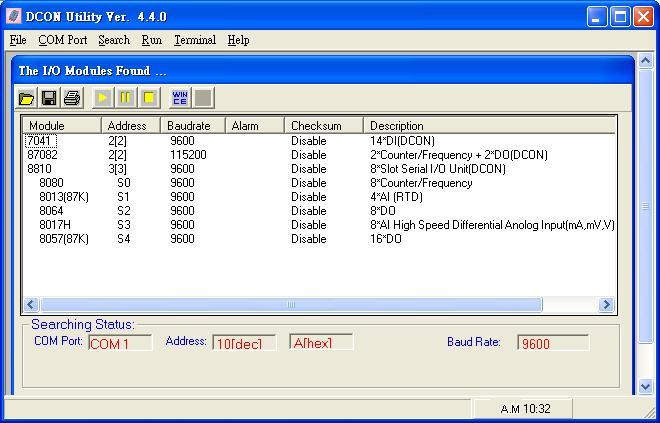

透過 DCON Utility 能經由 RS-232 串列埠通訊介面或 Ethernet
通訊介面對 I/O 模組做組態設定。 |
 |
| 韌體(firmware)可透過RS-232串列埠(COM 1)更新。 |
 |

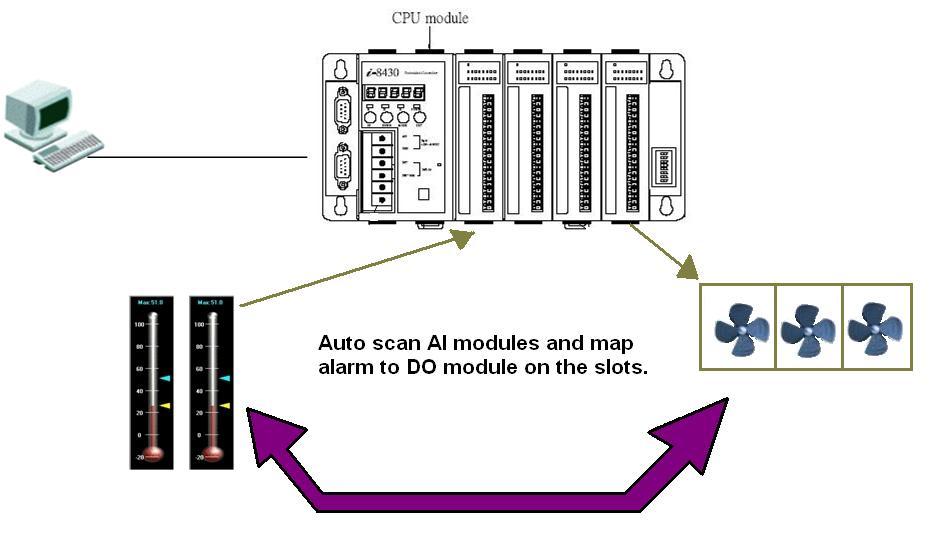

韌體 (Firmware)自動取得插槽上所有類比輸入模組( AI )的數據
,若判斷數值超過或低於設定的警戒值,能自動對插槽上指定的數
位輸出模組( DO )做輸出。 |
 |
| 內建雙看門狗的機制使系統能在惡劣的環境下可靠的運作。 主機四周均有通風散熱口設計讓系統能耐受 -25 ~+75℃的工作
溫度。 |
 |
| 主機背後具備鋁軌夾方便主機固定於控制機箱內部。 |

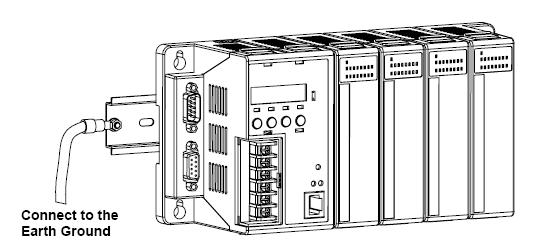

提供框架接地的設計,順著設備接地導線能將累積的靜電
(enhanced static protection (ESD) )導引到大地 ,提高模組在使
用上的可靠度 。
|
|
|
提供各類型的免費軟体開發工具 (SDK), 如 DLL, ActiveX,
Labview driver, Indusoft driver, Linux driver, OPC server...等。 |
 |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| CPU 模組 |
| CPU |
相
容於 80188 (8-bit 及 40MHz) |
| SRAM |
512KBytes |
| Flash |
512KBytes |
| EEPROM |
2KBytes |
| NVRAM |
Yes |
| RTC
(萬年曆時鐘) |
Yes |
| 硬
體序號 |
Yes |
| 內建看門狗機制 |
Yes |
| 通訊介面 |
COM 0 |
RS-485 串列埠, CPU與87K模
組通訊專用 |
| COM
1 |
RS-232 串列埠, 更新韌體( firmware)用 |
COM 2 |
- |
COM 3 |
RS-232/RS-485 串列埠 |
| COM
4 |
- |
| Ethernet
Port |
相
容於 10BaseT
NE2000 |
| SMMI (控制面板) |
| 5 個數字型顯示器 |
Yes |
| 3 個可程式控制的 LED 指示燈 |
Yes |
| 4 個按鍵 |
Yes |
| 底板 I/O 槽數 |
| 8430 |
4 槽 |
| 8830 |
8 槽 |
| 大小尺寸 |
| 8430 |
230毫米 x 110毫米 x
75.5毫米 |
| 8830 |
354毫米 x 110毫米 x
75.5毫米 |
| 操作環境 |
| 操作溫度 |
-25°C
to +75°C |
| 儲存溫度 |
-30°C
to +85°C |
| 溼度 |
5 ~ 95%,無凝露 |
| 電源部分 |
| 防呆保護 |
電極反
向電源保護 |
| 3仟伏靜電隔離 |
Yes |
| 輸入電源 |
10 ~ 30 伏特 / 直流電源 |
| 電源功率 |
20瓦 |
| 消耗功率 |
I-8430 : 3.9 瓦 |
| I-8830 : 5.1 瓦 |
|
|
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| I-8430 |
I-8430 4 乙太網路型 I/O 單元 |
| I-8830 |
I-8830 8 乙太網路型 I/O 單元 |
| I-8430-G |
I-8430 4 乙太網路型 I/O 單元, 灰色系列 |
| I-8830-G |
I-8830 8 乙太網路型 I/O 單元, 灰色系列 |
|
|
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| KA-52F |
AC100~250V 輸入, DC 24V/1A 輸出, 扁頭型的電源供應器 |
| DIN-KA52F |
具 35 mm軌道固定裝置的 KA-52F 變壓器 |
| DP-665 |
AC 85 ~ 270 V 輸入, DC 24V/1.7A 和 5V/0.5A 輸出的電源供應器 |
| DP-660 |
24V/1.7A 5V/0.5A 電源供應器 |
| DP-1200 |
24V/5A 電源供應器 |
|
|
|
|
| |
|
|
|
|
|
| |
