WP-5000-CE7 是 ICP DAS 的全新系列 Windows CE 7.0 可程式自動控制器,手掌型的大小與無風扇的設計,非常適合空間有限的機箱或案場。 WP-5000-CE7 搭載 Cortex-A8 (1.0 GHz) 的 CPU 與高效的即時多工的作業系統,多種 I/O 介面包含 VGA 、 USB 、 Ethernet 、 RS-232/485 串列通信埠以及一組 I/O 擴充匯流排。 是結合監控 I/O 資料與邏輯運算於一身,能與其他工業設備通信互連,並提供人機界面的最佳解決方案。

Windows CE 7.0 作業系統具有硬體即時功能、高效能精確控制與讓類似 PC 的視窗顯示與操作環境,開機快、可靠性好、核心體積小,所以被廣泛用於各種嵌入式智慧設備的開發。 WP-5000-CE7 控制器提供完整的開發套件,與 Windows CE 5.0 的 WinPAC 控制器幾乎完全相容,以 PC 版的 Visual Studio 2008 Professional 開發套件開發控制程式。 已經在 Windows CE 5.0 的 WinPAC 控制器上完成的專案程式,只需將 eMbedded Visual C++ 或 Visual Studio 2005 的原始碼移植到 Visual Studio 2008 Professional 重新編譯,即可快速升級到 WP-5000-CE7,讓您的系統發揮更出色的工作效能。



● Windows CE 7.0 作業系統

  • 支援 PC 版 Visual Studio.NET 開發套件。
  • 提供網頁伺服器,FTP 伺服器與 Telnet 伺服器,便於遠端操作與交換資料。


● 透過 FTP 伺服器或 VCEP 工具軟體遠端維護
WP-8000-CE7 內建 FTP 伺服器,可用來下載控制程序或交換資料,VCEP 則可讓遠端的 PC 透過乙太網路操作 WP-8000-CE7。 這兩個軟體工具可以讓使用者很方便的透過乙太網路更新與管理 WP-8000-CE7 控制器。


● 支援多種軟體整合開發環境
使用者可以依據自己的喜好選擇適合的開發工具。
A. Visual Studio .Net 2008 與 VC 開發環境: 提供完整的 SDK 以及 C#, VB.Net, VC 的範例程式包含原始碼。
B. Win-GRAF 是功能強大的軟邏輯開發軟體 , 同時為可安裝於 Windows 7/8 電腦上的 PLC 軟體 , 符合國際工控語法標準 IEC 61131-3 PLC 編程語言 - 階梯圖 (LD), 功能方塊圖 (FBD), 順序式功能圖 (SFC), 結構化文字 (ST), 指令集 (IL) 編程語言。 (http://www.slideshare.net/ICPDAS/icpdas-wingraf-isagraf)
C. InduSoft: 是一套功能完整且簡單好用的 SCADA 整合開發工具,透過簡單的拖曳與點選設定,即可快速建立 SCADAHMI 自動控制系統 。


● I/O擴充板
WP-5000-CE7 控制器內建一組 I/O 擴充匯流排,選用不同的 XV-board I/O 擴充板,能監控多種 I/O 信號包含 DI, DO, A/D, D/A, 計時器或計數器等。




● 資料儲存

WP-5000-CE7 提供 FRAM 與 microSD 等多種儲存資料的選項,使用者可以根據儲存媒介的特性選擇資料儲存的位置:
  • 64 KB FRAM: 無寫入次數限制。
  • microSD/microSDHC: 可擴充到最大 32 GB 的 microSD/microSDHC 記憶卡,適合需要長時間監視儲存資料的應用。


● 64-bit硬體序號 (Hardware Serial Number)
每一個控制器有一個唯一的 64-bit 硬體序號。因為控制器的硬體序號不會重複,使用者可以在他們的應用程式中,用檢查硬體序號的方式保護開發好的程式,避免辛苦完成的心血結晶被複製盜用。

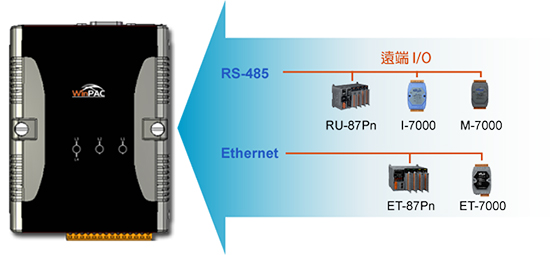

● 遠端分散式 I/O 模組與擴充主機 (RS-232/485, Ethernet)
WP-5000-CE7 配備多個 RS-232/485 序列通訊埠與兩個乙太網路連接埠,可用於連接序列通訊與網路通訊的分散式 I/O 控制模組(I-7000/M-7000/ET-7000) 或高密度 I/O 通道擴充模組(RU-87Pn/ET-87Pn)。




● 塑膠材質與金屬材質外殼
WP-5000-CE7 裝配塑膠外殼,具有重量較輕的優點,WP-5000M-CE7 則裝配金屬外殼,能提更強固的保護能力。


● 體積小且容易安裝
WP-5000-CE7 僅約手掌大小 (91 mm x 132 mm x 52 mm),精巧的外型背後設計了 DIN 導軌安裝夾的機構,可以快速的安裝到導軌上。



● 寬操作溫度 -25 ~ +75 °C
WinPAC 系列控制器能在 -25 至 +75 的溫度範圍與高濕的惡劣環境穩定工作,具有工業等級的高穩定性與高可靠度。
