TPD-280-W/TPD-280U-W
TPD-283-W/TPD-283U-W |
|
|
|
|
|
|
| Model: TPD-280-W/TPD-280U-W |
Model: TPD-283-W/TPD-283U-W |
|
|
|
|
|
|
| |
|
|
| |
|
|
| |

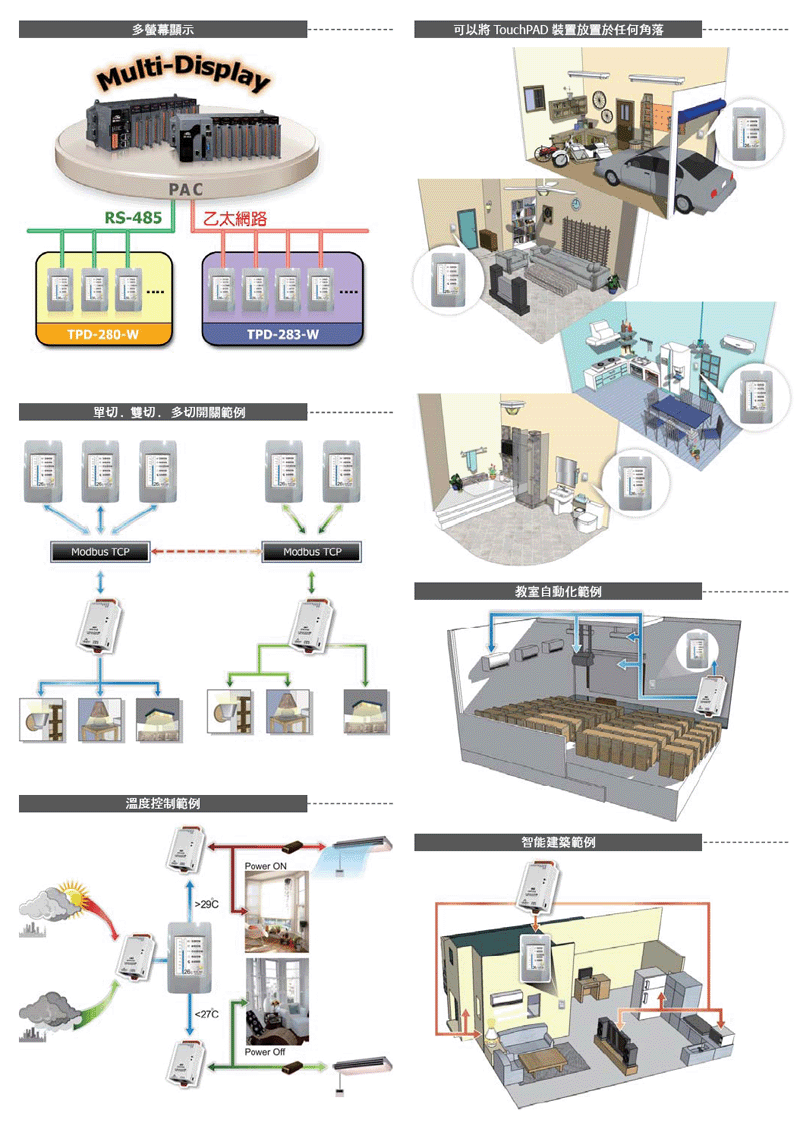

TPD-28X-W 是微型觸控人機介面(HMI) 的裝置，是專門為了大樓自動化和數位家庭而設計的。TPD-28X
系列裝置配備有高解析彩色TFT 的觸控螢幕，而且它的大小剛好可以嵌入一般牆上的電器插座。除此之
外，該裝置已經和各種I/O 模組做好完美的整合，並且能夠呈現具有彈性、美麗、可客製化的圖片顯示。
簡而言之，TPD-28X 系列是將一般機械式開關升級成智慧型控制面板的最好選擇。
無論是來自可程式邏輯控制器(PLC) 或是資訊科技(IT) 領域的使用者，都可以在HMIWorks 上輕鬆地應
用他們深厚的經驗。HMIWorks 是泓格科技專為TPD 系列提供的開發軟體，其中對於可程式邏輯控制器
的使用者來說，HMIWorks 有階梯圖設計家(Ladder Designer) 可以開發熟悉的階梯圖邏輯；而對於資訊
科技的使用者來說，HMIWorks 也提供C 語言的整合式開發環境。尤其對於使用階梯圖設計家來開發程
式的使用者來說，只要學習不到30 分鐘，即可完成並下載執行第一支程式。另外對於有容錯需求的使
用者，TPD 系列的乙太網路供電版本TPD-283 亦可應用於備援(Redundant) 系統。總而言之，TPD 觸
控人機介面系列產品是前所未有的高性價比產品。 |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
- 極高的性能價格比
- 高解析彩色觸控螢幕
- 支援乙太網路供電(PoE)
- 支援RS-485 ( 含Self-Tuner)
- 即時時鐘(RTC)
- 支援所見即所得(WYSIWYG) 的使用者圖形介面編輯
- 免費的開發軟體,HMIWorks
- 支援C 語言
- 支援階梯圖開發

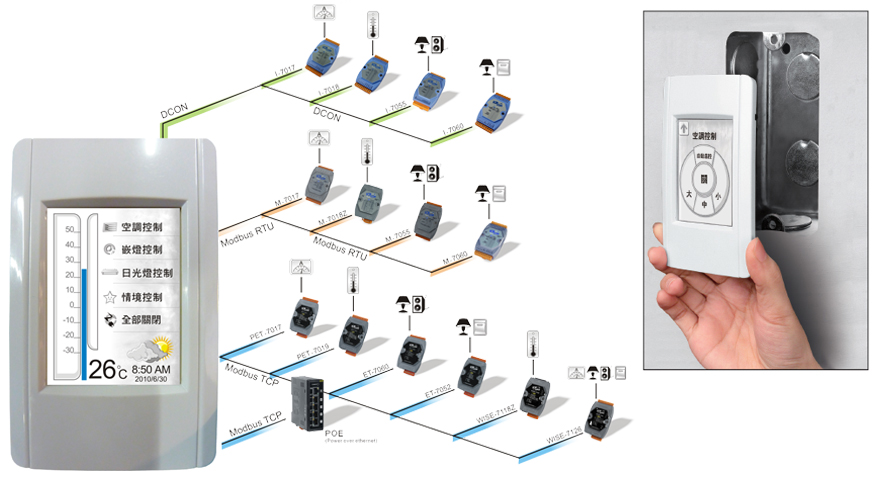

- 支援標準Modbus TCP 通訊協議, 直接監控遠端IO 模組, 並能與圖控軟體(SCADA) 整合
- 靜電保護 (4 kV)
- 工作溫度: -20 ~ 70°C
|
 |
|
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| 型號 |
TPD-280-W |
TPD-280U-W |
TPD-283-W |
TPD-283U-W |
| 中央處理器 |
| 處理器(CPU) |
低耗能32-bit RISC CPU |
| 記憶體擴充 |
- |
SDRAM 16 MB/Flash 8 MB |
- |
SDRAM 16 MB/Flash 8 MB |
| 即時時鐘(RTC) |
- |
是 |
- |
是 |
| 蜂鳴器 (Buzzer) |
是 |
| 旋轉開關 (0~9) |
是 |
| 通訊介面 |
| 乙太網路 |
- |
RJ-45 x 1, 10/100 Base-TX |
| 序列埠 |
RS-485 ( 含Self-Tuner) |
- |
| USB 客戶端(Client) 1.1 |
- |
是 |
- |
是 |
| 人機介面 |
| 液晶顯示(LCD) |
2.8 吋 TFT ( 解析度240 x 320 x 16) |
| 觸控面板 |
是 |
| 重新啟動按鈕 |
是 |
| 電氣 |
| 電源 |
+10 ~ 30 VDC |
乙太網路供電 (PoE, IEEE 802.3af, Class 1) |
| 耗能 |
1.2 W (50 mA @ 24 VDC) |
N/A |
| 機構 |
| 尺寸 ( 寬 X 長 X 高) |
76mm (W) X 119mm (L) X 31mm (H) |
| 牆壁安裝 (Wall Mount) |
是 |
| Environmental |
| 工作溫 |
-20 ~ +70 °C |
| 儲存溫 |
-30 ~ +80 °C |
| 周圍環境相對溼度 |
10% 到90% 相對濕度，非冷凝(non-condensing) |
|
|
|
|
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| TPD-280-W CR (NEW) |
2.8 吋觸控人機介面裝置，支援RS-485 (RoHS) (2.8” touch HMI device with RS-485, RoHS) |
| TPD-280U-W CR (Available soon) |
2.8 吋觸控人機介面裝置，支援RS-485 和USB 客戶端 (RoHS) (2.8” touch HMI device with RS-485, USB client 1.1, RoHS) |
| TPD-283-W CR(NEW) |
2.8 吋觸控人機介面裝置，支援乙太網路10/100 Mbps (RoHS) (2.8” touch HMI device with Ethernet 10/100 Mbps, RoHS) |
| TPD-283U-W CR (Available soon) |
2.8 吋觸控人機介面裝置，支援乙太網路10/100 Mbps 和USB 客戶端 (RoHS) (2.8” touch HMI device with Ethernet 10/100
Mbps,USB client 1.1, RoHS) |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| NS-205PSE CR |
乙太網路供電轉換器(RoHS) (Unmanaged Industrial PoE, Power over Ethernet, Ethernet Switch, RoHS) |
| NS-208PSE CR |
乙太網路供電轉換器(RoHS) (Unmanaged Industrial PoE, Power over Ethernet, Ethernet Switch, RoHS) |
| NSM-208PSE CR |
乙太網路供電轉換器(RoHS) (Unmanaged Industrial PoE, Power over Ethernet, Ethernet Switch, RoHS) |
| MDR-20-24 |
直流24 伏特/1.0 安培、24 瓦電源供應器，支援DIN 導軌安裝(RoHS) (24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting,
RoHS) |
| MDR-60-24 |
直流24 伏特/2.5 安培、60 瓦電源供應器，支援DIN 導軌安裝(RoHS) (24V/2.5A, 60 W Power Supply with DIN-Rail Mounting, RoHS) |
| MDR-60-48 |
直流48 伏特/1.25 安培、60 瓦電源供應器，支援DIN 導軌安裝(RoHS) (48 VDC/1.25 A, 60 W Power Supply with DIN-Rail Mounting,
RoHS) |
| DIN-KA52F CR |
直流24 伏特/1.04 安培、25 瓦電源供應器，支援DIN 導軌安裝(RoHS) (24 VDC/1.04 A, 25 W Power Supply with DIN-Rail Mounting,
RoHS) |
| DIN-KA52F-48 CR |
直流48 伏特/0.52 安培、25 瓦電源供應器，支援DIN 導軌安裝(RoHS) (48 VDC/0.52 A, 25 W Power Supply with DIN-Rail Mounting,
RoHS) |
| KA52F-48 CR |
直流48 伏特/0.52 安培、25 瓦電源供應器，支援DIN 導軌安裝(RoHS) (48 VDC/0.52 A, 25 W Power Supply, RoHS) |
|
|
| |
|
|
|
|
|
| |
