uPAC-7186EXD-CAN-G

uPAC-7186 CAN 可程式化控制器

特色

支援CAN 2.0A和CAN 2.0B規範
傳輸速率最高支援到1 Mbps
提供CAN端120Ω終端電阻的跳線設定
支援多種TCP/IP 特性的函式庫，包括TCP、UDP、 IP、ICMP、ARP
支援10/100BASE-T 乙太網控制器
可升級的操作系統映像
支援遠端設定功能
內建64-bit 的硬體唯一序號
COM 埠有1 KB 的輸出入緩衝區
COM埠：COM1，COM2
內建RTC、NVRAM、EEPROM
RS-485 端內建self-tuner ASIC 晶片
內建高即時性的MiniOS7 單工作業系統
程式下載埠：COM1 或乙太網通訊埠

介紹

嵌入式網際網路＂和＂嵌入式以太網路＂是當今熱門話題，如今以太網路協議已成為區域網路實際上的標準配備。透過互聯網，無所不在的連接正在進行，從家用電器到自動販賣機，測試設備或是UPS等，在工業區域使用以太網路進行網絡作業，因為所需的佈線都已經安裝，可以很方便的設置。μPAC-7186EXD-CAN 可程式自動控制器擁有80186-80MHz 的CPU、512 KB SRAM，及512 KB快閃記憶體，並提供數種常見實用的通訊介面，包括CAN介面、RS-232介面、RS-485介面及乙太網介面。運用泓格科技研發的 MiniOS7 作業系統、函式庫與範例程式，讓用戶可以彈性的以 C/C++語言設計符合需求的系統應用程式。因此，μPAC-7186EXD-CAN可程式化控制器能夠提供用戶在需要整合多通訊介面的應用上，更經濟而且更便利的解決方案。

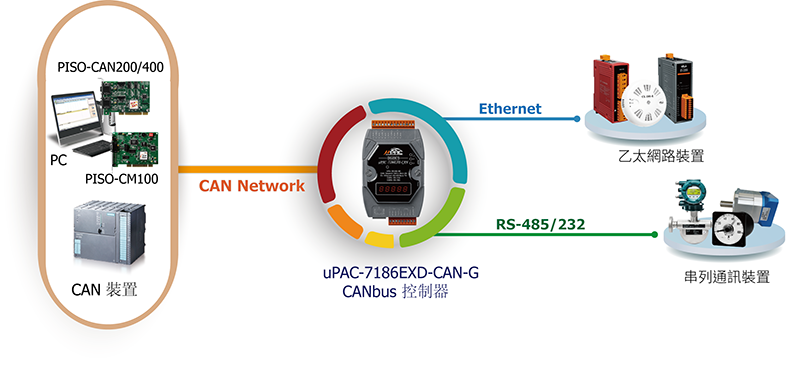

應用

CAN總線通訊應用
工業自動化
自動檢測CANopen從站設備
I/O監視器
高速資料採集系統
進程監控和控制
工廠自動化
實驗室自動化
通訊切換

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 uPAC-7186EXD-CAN-G CR	說明uPAC-7186 CAN 可程式化控制器, 具備串列埠, Ethernet , LED 7段顯示器 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
CPU	80186, 80 MHz or compatible
EEPROM	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles
Flash	512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles
NVRAM	31 bytes (battery backup, data valid for up to 10 years)
SRAM	512 KB
實時時鐘	Yes

LED 燈
狀態	3 x Programmable

乙太網路
Ports	10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX)

COM Ports
Ports	1 x RS-232 (5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND)) 1 x RS-485 (Self-turner inside ; 2-pin screwed terminal block (DATA+, DATA-))
Baud Rate	110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

CAN
控制晶片	NXP SJA1000T with 16 MHz clock
Ports	1
Baud Rate	10 k ~ 1 M bps
隔離	1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
終端電阻	Jumper for 120 Ω terminal resistor
規格	ISO-11898-2, CAN 2.0A and CAN 2.0B
