uPAC-5001D-CAN2

2-port CAN 可程式化控制器

特色

MiniOS7 (類似DOS 的嵌入式作業系統)
程式設計使用C語言，TCP/IP Library、Modbus Library、CAN Library
多樣化的儲存媒體，512 KB Flash、16 KB EEPROM、microSD
多樣化的通訊介面，10/100 Base-TX Ethernet、RS-232/485、CAN
64位元的硬體序號
可程式化LED 指示燈
備援式電源輸入
內建看門狗

介紹

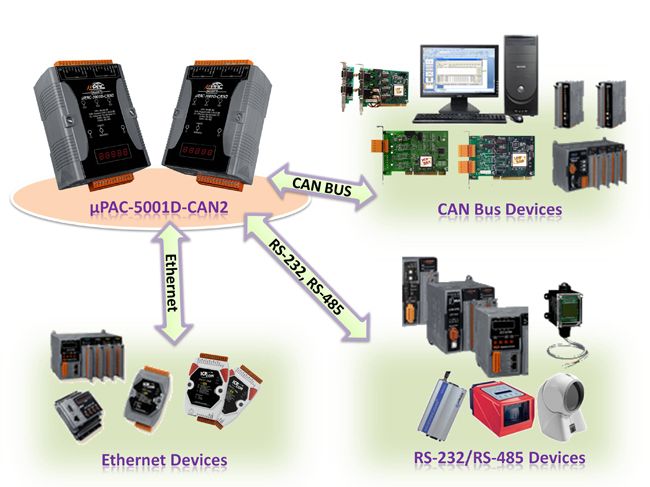

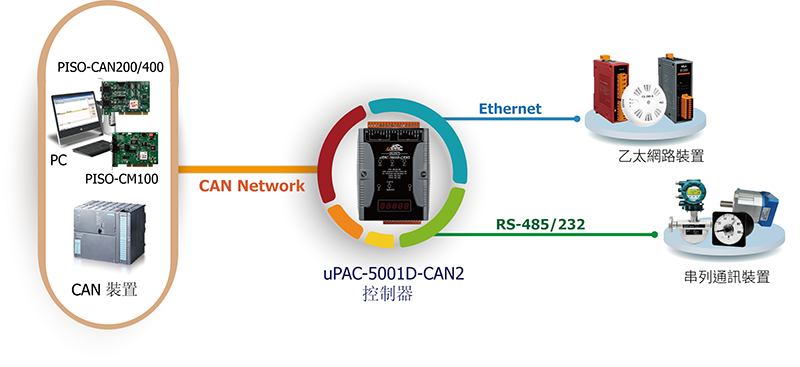

μPAC-5001D-CAN2是一種掌上型的可程式自動化控制器(PAC)，內含豐富且多樣化的週邊與通訊埠，能夠整合CAN bus、RS-232、RS-485與Ethernet等多種不同通訊介面的設備。為了增加模組的開放性與應用的彈性，μPAC-5001D-CAN2提供了類似DOS作業系統的即時單工作業系統(real-time single-task operation system)。用戶能夠透過C / C++語言開發滿足各式需求的應用程式。在應用程序開發方面，μPAC-5001D-CAN系列產品提供各種週邊元件的函式庫與範例程式。用戶可能會在使用函式庫上覺得混淆，為此μPAC-5001D-CAN2提供了關於含式庫的範例程式。當用戶需要使用各種外部設備如通訊埠、看門狗、實時時鐘、七段LED顯示器、讀取/寫入快閃記憶體、EEPROM、microSD，甚至以64位元的硬體序號來維護開發的應用軟體，可以通過修改及組合這些範例程式，快速地完成應用程序開發中的各種需求。為了滿足在惡劣環境下運作的需求，μPAC-5001D-CAN2也被設計成一項低功耗且無風扇的產品，另外也在線路設計上增加許多抗干擾元件，以滿足操作環境溫度、電壓範圍大的需求。基於前述的所有產品特色，相信μPAC-5001D-CAN絕對是用於整合各種通訊界面或幫助資料處理中心採集數據的理想選擇。μPAC-5001D-CAN也能轉換不同的協議網路，可作為閘道器或橋接設備。

應用

CAN總線通訊應用
工業自動化
自動檢測CANopen從站設備
I/O監視器
高速資料採集系統
進程監控和控制
工廠自動化
實驗室自動化
通訊切換

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 uPAC-5001D-CAN2 CR	說明2-port CAN 可程式化控制器, 具備串列埠, Ethernet , LED 7段顯示器 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

CPU 模組
CPU	80186 or compatible (16-bit and 80 MHz)
64-bit 硬體序號	Yes, for Software Copy Protection
EEPROM	16KB
Flash	512 KB; Erase unit is one sector (64 K bytes); 100,000 erase/write cycles
SRAM	512 KB
儲存裝置擴充	Yes, can support 1 or 2 GB microSD
實時時鐘	Yes
看門狗計時器	Yes( 0.8 second)

LED 燈
狀態	5 x Programmable

乙太網路
Ports	RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)

COM Ports
Ports	1x RS-232 (Download Port) 1 x RS-485 (with internal self-tuner ASIC)

CAN
控制晶片	NXP SJA1000T with 16 MHz clock frequency
Ports	2
Baud Rate	5 k ~ 1 M bps
終端電阻	Jumper for the 120 Ω terminal resistor
規格	ISO 11898-2, CAN 2.0A and CAN 2.0B
