tM-7565
微型 USB/CAN 轉換器
特色
- 相容於CAN 2.0A與CAN 2.0B 規範
- 完全相容ISO 11898-2標準
- 支援多種CAN鮑率，範圍10K bps ~ 1M bps
- 支援使用者自定義鮑率
- 支援多種USB鮑率，範圍110 bps ~ 230400 bps
- 內建選擇性120 Ω終端電阻
- 軟體設定CAN 與USB通訊參數
- 電源、資料量與CAN與USB端錯誤指示燈
- 看門狗機制
- 支援成對傳輸模式(pair connection mode)
- CAN端與USB端個別軟體緩衝區
- 成對傳輸模式(pair connection mode)下，支援使用者自定義結束字元
- 支援監聽模式
- USB端支援回應時間戳記
介紹
泓格科技為了因應廣大市場的需求，提供各式USB轉CAN的產品的解決方案。這些USB轉CAN的轉換器可以幫助使用者藉由USB實現與CAN網絡間的通訊。為了滿足成本考量，我們提供新的USB轉CAN的轉換器解決方案，tM-7565。tM-7565是一個微小化USB轉CAN的轉換器，它的體積小所以它可以應用在狹小的環境中。由於它帶有USB介面，因此更容易透過筆電來使用。它的電源端與CAN總線端帶有隔離保護且它擁有良好的效能。tM-7565的功能完全相容於I-7565。此外，它提供新的功能: 監聽模式。使用者可以使用此功能來監聽CAN總線訊息並進行錯誤偵測。根據以上特性，tM-7565是一個經濟又實惠的USB轉CAN轉換器的解決方案。

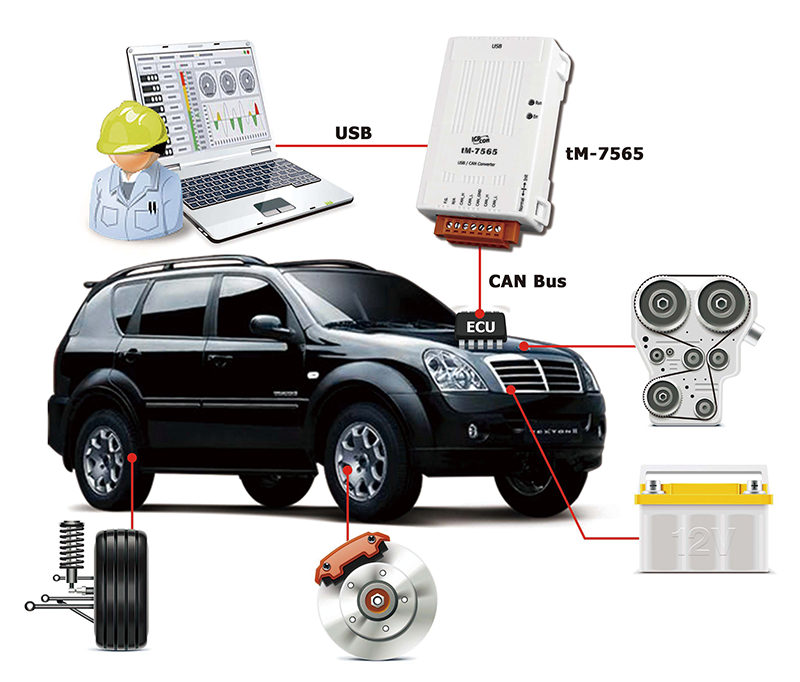

此外，我們為了tM-7565特殊的應用而延伸了tM-7565的功能性。在成對傳輸模式(pair connection mode)中，tM-7565可以透過USB用於兩台PC間的傳輸，其應用架構如下：
應用
- 控制系統
- 建築自動化
- 工廠自動化
- 分散式資料收集
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Run LED: 電源與資料流量指示 1 x Err LED: 錯誤指示 |
| USB | |
|---|---|
| 規格 | USB 1.1 and 2.0 standard |
| 接頭 | 1 x USB (Type B) |
| 驅動 | Windows XP, Win 7, Win 10, Win 11 and Linux |
| CAN | |
|---|---|
| Ports | 1 |
| Baud Rate | 10 k ~ 1 M bps |
| 隔離 | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| 終端電阻 | Jumper for 120 Ω terminal resistor |
| 規格 | ISO 11898-2, CAN 2.0A and CAN 2.0B |
| 濾波器 | Yes |
| 電源 | |
|---|---|
| 輸入範圍 | USB power delivery |
| 功耗 | 1 W |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 52 x 87 x 27 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |

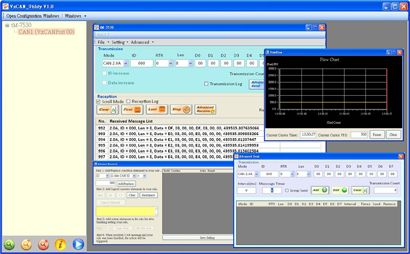

tM-7565使用VxCAN Utility來進行設定與測試。VxCAN是由泓格科技所研發的一項技術，我們稱它為「Virtual CAN」。它被用於整合所有泓格科技CAN轉換器模組。透過這項技術與它的Windows平台的API，讓使用者可自行研發軟體工具以滿足他們的應用。因此，在未來我們將透過VxCAN Utility整合所有CAN轉換器工具軟體。有關更多的VxCAN資訊，請參考VxCAN網站。
軟體特性
- CAN總線報率設定
- CAN總線ID過濾器設定
- CAN 2.0A或CAN 2.0B規範選擇
- USB鮑率與資料格式設定
- 通訊模式(正常模式, 成對傳輸模式,與監聽模式 )設定
- 易於測試傳送/接收CAN訊息
- CAN總線資料流量偵測
- 因應特殊應用進行群組傳送CAN訊息
- 接收CAN訊息觸發事件設定
- 整合泓格科技CAN總線轉換器軟體
效能測試
|
效能測試: CAN 轉 USB (115200, n, 8, 1). 單位: 每秒幀(FPS).
|
||||||||
| 鮑率 | 1000K | 800K | 500K | 250K | 125K | 50K | 20K | 10K |
|---|---|---|---|---|---|---|---|---|
| CAN 2.0A | 519 | 519 | 523 | 522 | 522 | 416 | 176 | 88 |
| CAN 2.0B | 423 | 423 | 426 | 425 | 426 | 353 | 146 | 74 |
|
效能測試: USB (115200, n, 8, 1)轉CAN 單位: 每秒幀(FPS).
|
||||||||
| 鮑率 | 1000K | 800K | 500K | 250K | 125K | 50K | 20K | 10K |
|---|---|---|---|---|---|---|---|---|
| CAN 2.0A | 523 | 524 | 523 | 522 | 520 | 451 | 180 | 90 |
| CAN 2.0B | 425 | 426 | 427 | 426 | 427 | 377 | 150 | 75 |
