USB I/O
ICP DAS USB 系列 I/O 模組是高度靈活的數據採集或輸出解決方案。 用戶可以通過應用 ICP DAS USB 系列 I/O 模組建立自己的基於 PC 的控制、實驗室研究、測試等。 ICP DAS USB I/O 模組的優點是體積小、便攜、即插即用和多種輸入類型，可幫助用戶在不同領域和應用中輕鬆快速地構建自己的項目。 這些 I/O 模組可應用於廣泛的應用，例如：無風扇控製或測量、自動測試系統等。 ICP DAS 提供以下兩種 USB 系列 I/O。
1. USB-2000 與 USB-2200 I/O 模組:
它提供 10kS/s 數據採集功能並由 USB 端口供電。 用戶可以將此應用於實時需求的應用，例如：振動電流測量。2. USB-87Pn I/O 擴充單元:
我們還開發了 USB-87Pn，一系列 USB 遠程 I/O 單元，用於緊湊和模組化 I/O 擴展。 它包括一個 CPU、一個電源模組和一個帶有多個 I/O 插槽的背板，用於靈活的 I/O 配置。簡要對比如下表:
| 型號名稱 | USB-2000 | USB-2200 | USB-4000 | USB-87Pn |
|---|---|---|---|---|
| 圖片 |  |
 |
 |
 |
| USB 接頭 | USB type B | IN: Type A to type C OUT: Type C to Type C |
Micro USB | USB type B |
| 菊鏈串接 | - | Yes (USB) | - | - |
| 鎖定纜線 | 有 | 無 | ||
| 通訊協定 | USB HID | Mass Storage | Modbus RTU | DCON (ASCII Format) |
| 驅動程式 | 內建 Windows /Linux | VxComm for Windows 10 (虛擬 COM port) |
VxComm for Windows, Linux (虛擬 COM port) |
|
| 電源 | USB port 供電 | USB port 供電 +10 ~ +30 VDC 外接電源 |
USB port 供電 | +10 ~ +30 VDC 外接電源 |
| 速度 | 12 Mbit/s (USB 2.0 全速) | 480 Mbit/s (USB 2.0 高速) | 12 Mbit/s (USB 2.0 全速) | 115200 bps (預設值) |
| I/O 擴充槽 | - | - | - | 1/2/4/8 |
| 尺寸 (W x L x H) (單位: mm) |
33 x 78 x 107 31 x 129 x 147 |
31 x 166 x 129 56 x 180 x 144 |
113 x 169 x 29 113 x 169 x 54 |
64 x 120 x 110 (Min.) 312 x 132 x 111 (Max.) |
| 公用程式 | USB I/O 工具程式 | USB-4018H 工具程式 | DCON Utility Pro | |
| SDK 和範例 | VB, C++, C#.Net, VB.Net, LabVIEW, Python, Linux driver | VB, C++, C#.Net, VB.Net, LabVIEW, Python, InduSoft, Linux, OPC server | ||
特色:
-
總線供電 - 即插即用
-
雙看門狗 - 硬體和通信 WDT
-
上電值和安全值 - 當輸出模組上電、復位或通信超時時
-
在惡劣環境下高度可靠 - 從 -25 到 75°C

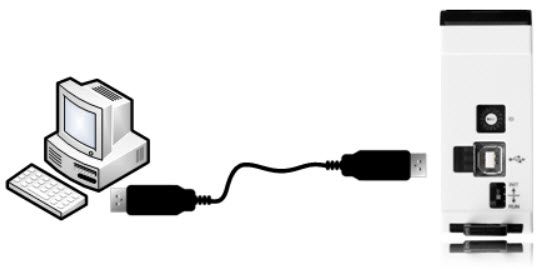

ICP DAS USB 系列 I/O 模組是高度靈活的數據採集或輸出解決方案。用戶可以通過應用 ICP DAS USB 系列模組建立自己的 PC 控制、實驗室研究、測試等。 ICP DAS USB I/O 模組的優點是體積小、便攜、USB 總線供電和多種輸入類型，可幫助用戶在不同領域和應用中輕鬆、快速地構建自己的專案。
與傳統的 PC I/O 卡相比，打開機箱配置 I/O 板是浪費時間。在 ICP DAS USB I/O 中，您將享受到簡單高效的 I/O控制。 ICP DAS USB I/O 配備 USB 總線供電功能，一根電纜即可訪問 I/O 並提供電源，無需額外的電源線。 ICP DAS USB I/O 是一個小尺寸模組。您可以將這些 I/O 模組應用到廣泛的應用中，例如：無風扇控制或測量、使用 BOX-PC 自動測試等。 ICP DAS USB I/O 提供 10kS/s 數據採集功能。用戶可以將此應用於實時要求的應用，例如：噪聲測量。
自動控制、自動測試和實驗室研究
特色
USB 總線供電

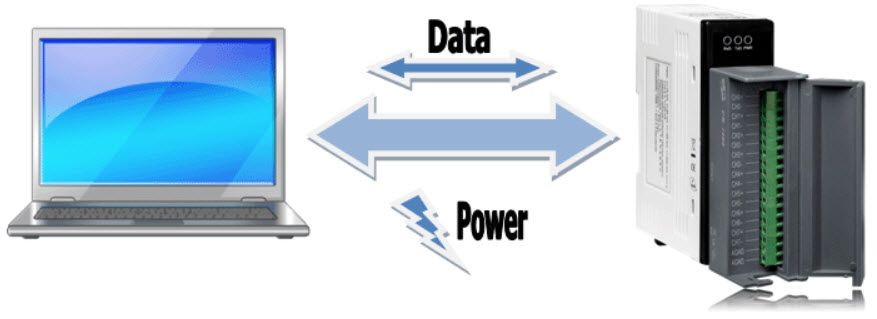

ICP DAS USB I/O 系列模組可由 PC供電。 數據和電源都可以通過 USB 電纜傳輸，無需額外的接線和電源。
雙看門狗
雙看門狗由模組看門狗和通信看門狗組成。 輸出的動作也與通信看門狗相關聯。
模組看門狗 是一個內置的硬體電路，用於監控模組的運行，如果硬體或軟體出現故障，將復位 CPU。
通訊看門狗 是一種軟體功能，用於監控主機與 ICP DAS USB I/O 模組之間的通訊。當 ICP DAS USB I/O 有一段時間沒有收到來自主機的命令時，通訊看門狗的超時時間是可編程的。看門狗強制輸出為預編程安全值，以防止連接設備出現不可預測的損壞。
上電值和安全值
除了為輸出模組設置值外，還可以在其他兩種情況下設置輸出模組。
上電值: 上電值在 3 種情況下加載到輸出模組中：上電、模組看門狗復位、復位命令復位。
安全值: 當啟用通訊看門狗並且發生通訊看門狗超時時，“安全值” 將加載到輸出模組中。
惡劣環境下的高可靠性
- 工作溫度 : -25 ~ +75 °C
- 儲存溫度 : -40 ~ +85 °C
- 濕度 10 ~ 90% RH (non-condensing)
|
|
||||||||||
|
類比 I/O
|
||||||||||
| 型號 | 類比輸入 | 類比輸出 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 解析度 | 輸入類型 | 採樣率 | 通道數 | 解析度 | 輸出類型 | ||||
| USB-2019/S
|
8 | 16-bit | 15 mV, 50 mV, 100 mV, 150 mV, 500 mV, 1 V, 5 V, 10 V, 20 mA, 0~20 mA, 4~20 mA, J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
10 Hz | - | - | - | |||
|
|
|||||||||||||
|
多功能 I/O
|
|||||||||||||
| 型號 | 類比輸入 | 類比輸出 | 數位輸入 | 數位輸出 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 解析度 | 採樣率 | 通道數 | 解析度 | 輸出類型 | 通道數 | 類型 | 通道數 | 類型 | 規格 | |||
| USB-2026 | 5 | 14/12 | 10/200 Hz | 2 | 12 | - | 2 | Dry, Source | 2 | OC, Sink | 700 mA | ||
|
|
||||||
|
數位 I/O
|
||||||
| 型號 | 數位輸入 | 數位輸出 | ||||
|---|---|---|---|---|---|---|
| 通道數 | 輸入類型 | 通道數 | 類型 | 規格 | ||
| USB-2045 | - | - | 16 | Open Collector, Sink | 700 mA/Channel | |
| USB-2045-32 | 32 | 500 mA/Channel | ||||
| USB-2051 | 16 | Dry, Source | - | - | - | |
| Wet, Sink/Source | ||||||
| USB-2051-32 | 32 | Dry, Source | ||||
| Wet, Sink/Source | ||||||
| USB-2055 | 8 | Dry, Source | 8 | Open Collector, Sink | 700 mA/Channel | |
| Wet, Sink/Source | ||||||
| USB-2055-32 | 16 | Dry, Source | 16 | 600 mA/Channel | ||
| Wet, Sink/Source | ||||||
| USB-2060 | 6 | Dry, Source | 6 | Power Relay, Form A (SPST N.O) |
5 A | |
| Wet, Sink/Source | ||||||
| USB-2064 | - | - | 8 | Form A (SPST N.O.) | ||
| USB-2064-16 | 16 | 3 A | ||||
| USB-2068-18 | 10 | Dry, Source | 8 | Signal Relay, Form C (DPDT) | 2 A @ 30 VDC 0.24 A @ 220 VAC |
|
| Wet, Sink/Source | ||||||
|
|
|||||||
|
脈波 I/O
|
|||||||
| 型號 | 脈波輸入 | 脈波輸出 | |||||
|---|---|---|---|---|---|---|---|
| 通道數 | 輸入類型 | 隔離 | 通道數 | 解析度 | 輸出類型 | ||
| USB-2084 | 4 Up/Down (CW/CCW) 4 Dir/Pulse (Bi-direction) 4 A/B Phase (Quadrant Counting) 8 Up Counter, Frequency |
TTL: 500 KHz Max. Isolated: 250 KHz Max. |
2500 VDC | - | - | - | |
USB-2200 I/O 模組
與傳統的 PC I/O 卡相比，打開機箱配置 I/O 板是浪費時間。在 ICP DAS USB I/O 中，您將享受到簡單高效的 I/O控制。 ICP DAS USB I/O 配備 USB 總線供電功能，一根電纜即可訪問 I/O 並提供電源，無需額外的電源線。 ICP DAS USB I/O 是一個小尺寸模組。您可以將這些 I/O 模組應用到廣泛的應用中，例如：無風扇控制或測量、使用 BOX-PC 自動測試等。 ICP DAS USB I/O 提供 10kS/s 數據採集功能。用戶可以將此應用於實時要求的應用，例如：噪聲測量。
應用
自動控制、自動測試和實驗室研究
特色
內建 USB 集線器支援菊鏈串接USB-2200 模組配備 USB 集線器，支援菊鏈串接拓樸。
此功能可將一個以上的 USB-2200 模組整合到單一系統中，從而釋放 PC 的 USB 連接埠。
注意：USB 2.0 連接埠只能提供 500mA 電力，當多個模組連接到同一個 USB 連接埠時，需要外接電源。菊鏈串接應用請參考下圖。
註：支援菊鏈串接，最多可串接 5 個節點。
備援電源
另一電源可立即接管。USB-2200 模組可在只有單一電源的情況下正常運作。
只需單一電源即可正常運作。(如果不使用 USB 集線器功能，模組可透過 USB 2.0 埠供電)。
BoardID 開關
USB-2200 系列模組內建旋轉式開關 (BID)，用來定義每一個模組的 Board ID。當多個模組整合在同一個系統上時，板卡 ID 開關對於識別每個模組的裝置編號非常有用。設定所有 USB-2200 模組後，使用者就可以使用裝置編號來識別系統中的每個模組。預設的 Board ID 值為 0。
雙看門狗
雙看門狗由模組看門狗和通信看門狗組成。 輸出的動作也與通信看門狗相關聯。
通訊看門狗 是一種軟體功能，用於監控主機與 ICP DAS USB I/O 模組之間的通訊。當 ICP DAS USB I/O 有一段時間沒有收到來自主機的命令時，通訊看門狗的超時時間是可編程的。看門狗強制輸出為預編程安全值，以防止連接設備出現不可預測的損壞。
上電值和安全值
除了為輸出模組設置值外，還可以在其他兩種情況下設置輸出模組。
上電值: 上電值在 3 種情況下加載到輸出模組中：上電、模組看門狗復位、復位命令復位。
安全值: 當啟用通訊看門狗並且發生通訊看門狗超時時，“安全值” 將加載到輸出模組中。
惡劣環境下的高可靠性
- 工作溫度 : -25 ~ +75 °C
- 儲存溫度 : -40 ~ +85 °C
- 濕度 10 ~ 90% RH (non-condensing)
|
|
|||||||||
|
數位 I/O
|
|||||||||
| 型號 | 數位輸入 | 數位輸出 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 輸入類型 | 通道數 | 類型 | 規格 | |||||
| USB-2245-32 | - | - | 32 | Push-Pull, Sink/Source (NPN/PNP) |
50 VDC @ 600 mA/通道 | ||||
| USB-2245-64 | 64 | 50 VDC @ 500 mA/通道 | |||||||
| USB-2251-32 | 32 | 乾接點: Source 濕接點: Sink/Source |
- | - | - | ||||
| USB-2251-64 | 64 | ||||||||
| USB-2255-32 | 16 | 乾接點: Source 濕接點: Sink/Source |
16 | Open Collection, Sink (NPN) | 50 VDC @ 600 mA/通道 | ||||
| USB-2255-64 | 32 | 32 | 50 VDC @ 500 mA/通道 | ||||||
| USB-2260-24 | 16 | 乾接點: Source 濕接點: Sink/Source |
8 | Form A (SPST N.O) | 250 VAC @ 3 A/通道 24 VDC @ 3 A/通道 |
||||
| USB-2260A-24 | AC-SSR | 265 VAC @ 1 A/通道 | |||||||
| USB-2260B-24 | DC-SSR | 30 VDC @ 1 A/通道 | |||||||
| USB-2260C-24 | PhotoMOS Relay | 80 VDC/VAC @ 1 A/通道 | |||||||
| USB-2260-48 | 32 | 乾接點: Source 濕接點: Sink/Source |
16 | Form A (SPST N.O) | 250 VAC @ 3 A/通道 24 VDC @ 3 A/通道 |
||||
| USB-2260A-48 | AC-SSR | 265 VAC @ 1 A/通道 | |||||||
| USB-2260B-48 | DC-SSR | 30 VDC @ 1 A/通道 | |||||||
| USB-2260C-48 | PhotoMOS Relay | 80 VDC/VAC @ 1 A/通道 | |||||||
| USB-2261-16 | - | - | 16 | Form A (SPST N.O) | 250 VAC @ 3 A/通道 24 VDC @ 3 A/通道 |
||||
| USB-2261A-16 | AC-SSR | 265 VAC @ 1 A/通道 | |||||||
| USB-2261B-16 | DC-SSR | 30 VDC @ 1 A/通道 | |||||||
| USB-2261C-16 | PhotoMOS Relay | 80 VDC/VAC @ 1 A/通道 | |||||||
| USB-2261-32 | - | - | 32 | Form A (SPST N.O) | 250 VAC @ 3 A/通道 24 VDC @ 3 A/通道 |
||||
| USB-2261A-32 | AC-SSR | 265 VAC @ 1 A/通道 | |||||||
| USB-2261B-32 | DC-SSR | 30 VDC @ 1 A/通道 | |||||||
| USB-2261C-32 | PhotoMOS Relay | 80 VDC/VAC @ 1 A/通道 | |||||||
|
|
|||||||||||
|
多功能 I/O
|
|||||||||||
| 型號 | 類比輸入 | 類比輸出 | 數位輸入 | 數位輸出 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 解析度 | 採樣率 | 通道數 | 解析度 | 輸出類型 | 通道數 | 類型 | 通道數 | 類型 | 規格 | |
| USB-2226 | 8 | 14-bit /12-bit | 10/200 Hz | 4 | 12-bit | Voltage: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC Current: +0 ~ +20 mA, +4 ~ +20 mA | 8 | Dry, Source | 8 | Open Collector, Sink | 50 VDC @ 500 mA/通道 |
|
|
|||||||
|
類比 I/O
|
|||||||
| 型號 | 類比輸入 | 類比輸出 | |||||
|---|---|---|---|---|---|---|---|
| 通道數 | 解析度 | 輸入類型 | 採樣率 | 通道數 | 解析度 | 輸出類型 | |
| USB-2217 | 8 | 16-bit | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA |
10k Hz (每通道) |
- | ||
| USB-2217H | 8 | 16-bit | ±2.5 V, 0 ~ +5 V, ±5 V, 0 ~ +10 V, ±10 V, 0 ~ +20 mA, ±20 mA, +4 ~ +20 mA |
200k Hz (每通道) |
- | ||
| USB-2224 | - | - | - | - | 4 | 16-bit | ±5 V, ±10 V, ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA |
| USB-AR400 | 4 | 24-bit | ±1.25 V, ±2.5 V, ±5 V, ±10 V | 256k Hz (每通道) |
- | ||
|
|
||||||||||
|
類比 I/O
|
||||||||||
| 型號 | 類比輸入 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通道數 | 解析度 | 採樣率 | 輸入類型 | 隔離 | ||||||
| USB-4018HS | 8 | 16-bit | 100 Hz (每通道) |
Thermocouple : J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
3000 VDC | |||||
| USB-4018HS-16 | 16 | |||||||||

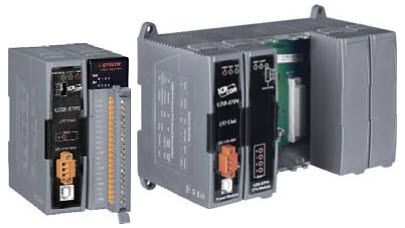

USB-87Pn 系列是一款透過隨插即用的 USB 網路用來擴充 I-87K 系列 I/O 模組的一種智慧型遠端 I/O 擴充單元。USB-87Pn 是針對嚴苛及多雜訊的環境而設計的，因此它的硬體設計成可以接受寬電壓範圍 (10 ~ 30 VDC) 之電源輸入，可以於寬溫度範圍 (-25 ~ +75 °C) 間工作。為了簡化安裝和維護程序，它具備了許多有用的特色，例如：允許熱插拔 I/O 模組，可自動設定組態值，狀態指示之 LED 燈，安全性可量之可程式化開機值和安全值。
USB-87Pn 支援 30 種以上的 I/O 模組，包括類比輸入/輸出、數位輸入/輸出、計算器、頻率輸入...等等的種類。此外，也提供各是不同的軟體開發工具，例如 DLL、ActiveX、Labview 驅動程式、Indusoft 驅動程式、Linux驅動程式、OPC server、 … 等等。USB-87Pn 之上的 I-87K 系列的 I/O 模組可以很容易整合到各種軟體系統之中。
|
|
||||||
|
智慧型 USB I/O 擴充單元
支援 I/O 模組- I-87k 系列 I/O 模組 |
||||||
| 型號 | USB 2.0 | I/O 擴充插槽 | ||||
|---|---|---|---|---|---|---|
| Baud Rate | 通訊協議 | 自動設置 | 熱插拔 | 插槽數 | ||
| USB-87P1 | 115200 bps (預設) | DCON 通訊(ASCII 格式) | 是 | 是 | 1 | |
| USB-87P2 | 2 | |||||
| USB-87P4 | 4 | |||||
| USB-87P8 | 8 | |||||
Please refer to the link below for details: https://www.icpdas.com/en/product/p04.php?root=68&kind=714
