iBPC 系列介紹
iBPC系列是一款無風扇嵌入式工業電腦（Embedded Box PC），專為嚴苛環境設計，具備寬工作溫度範圍與寬電壓輸入能力。
iBPC系列提供完整的連接介面，包括 1 組 RS-232、1 組 RS-232/485、2 組 RS-232/422/485 通訊埠，以及 VGA、HDMI、Audio、雙 Gigabit Ethernet LAN 與 4 組高速 USB 2.0 介面。
iBPC系列採用 Intel 處理器（1.91 GHz），可確保穩定可靠的運算效能。系統同時具備 2 個 SMA 天線開孔、+10 ~ 30 VDC 電源輸入、電源開關，並可選配 I/O 擴充板（XV-board），提供具隔離與高防護等級的 I/O 功能。
特色
強大的硬體設計
- iBPC-4081: Intel® Atom E3845 CPU ( 搭載板載 4 GB 內存 )
- iBPC-4041: Intel® i3-6100U CPU (搭配一DDR4 SO-DIMM插槽)
- 2 × 10/100/1000M Ethernet 和 4 × USB 2.0 埠
- 一 2.5" SATA 硬碟托架和一 1 CF 卡插槽
- 堅固的結構和可靠的設計
- 支援 I/O 擴充匯流排 XV 擴充板
- RS-232/422/485 埠
- 一 Mini PCI Express 卡插槽
- 支援 VGA 和 HDMI dual 顯示
- 作業環境溫度 : -25 ~ +70°C

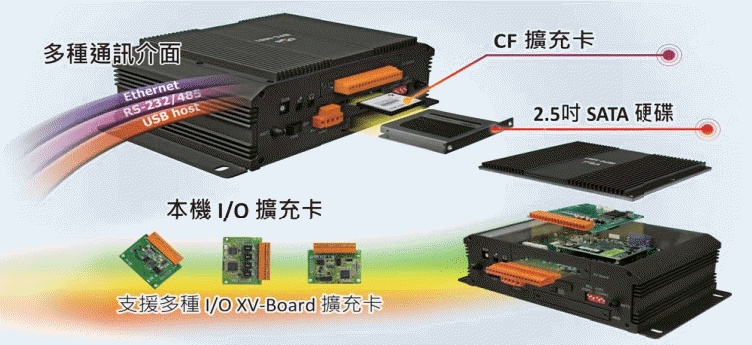

本機 I/O 與傳輸擴充卡
iBPC-4081 可支援一 I/O 擴充卡 ，讓您可以實現各種 I/O 功能。

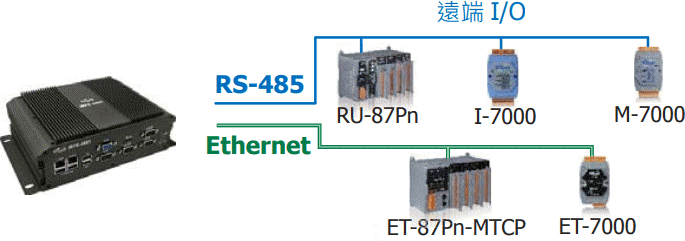

遠端 I/O 模組和擴充單元
iBPC-4081 內建 RS-485 和 Ethernet 連接埠，可連接到遠端的 RS-485/Ethernet I/O 單元 (RU-87Pn/ET-87Pn) 或 I/O 模組 (I-7000/M-7000/ET-7000)。
多樣通訊介面
使用者可以依據自己的喜好選擇適合的開發工具。
- Ethernet
- RS-232/RS-485
- USB 埠
- CAN Bus

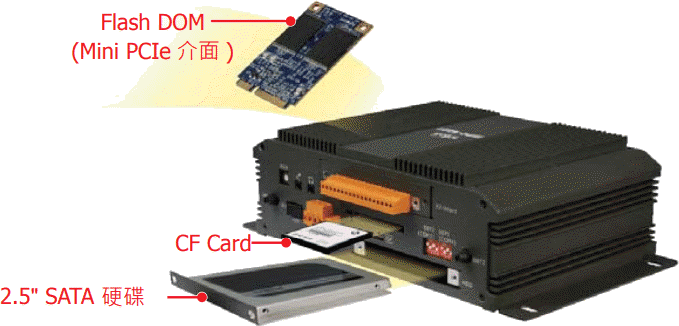

多種儲存空間
iBPC 系列產品提供多種儲存空間供選擇。
使用者可以依據自己的喜好選擇適合的開發工具。
- CF卡插槽 : 支援可攜式資料記錄應用
- 2.5" SATA 硬碟或 mSATA Flash: 堅固的資料儲存裝置，具防衝擊和防震動保護
適用於惡劣環境的高可靠度
ICP DAS 嵌入式 PAC 控制器具備寬溫和耐潮特性，可在惡劣的工作環境 中能保持高可靠度
- 運作溫度: -25°C ~ +70°C
- 儲存溫度: -40°C ~ +75°C
- 周圍環境相對溼度: 10 ~ 90 % RH (無凝露)
|
|
||||||||||
|
標準型嵌入式 BoxPC
|
||||||||||
| 型號 | OS 支援 | CPU | 系統 記憶體 |
非揮發性 記憶體 |
儲存 | VGA/HDMI 解析度 |
乙太網路 | USB埠 | RS-232/ RS-485 |
I/O 擴充 |
|---|---|---|---|---|---|---|---|---|---|---|
| iBPC-4041 | Windows 10 IoT Enterprise LTSC |
i3-7100U, 2.3 GHz, 雙核心 |
1 DDR4 SO-DIMM 插槽 |
128 KB MRAM, 16 KB EEPROM |
128 GB SSD, 可選配 CF 卡擴充 |
1280 x 1024 ~
1920 x 1080 (16:9), 640 x 480 ~ 1024 x 768 (4:3) |
2 | 4 | 4 | XV 擴充卡, Mini PCI-E卡 插槽 |
| iBPC-4081-IoT | E3845, 1.91 GHz, 四核心 |
4 GB DDR3 SDRAM |
||||||||
BoxPC 系列內建一個擴充槽。
選用不同的 XV系列 I/O 擴充板，能監控多種 I/O 信號包含 DI, DO, A/D, D/A, 計時, 計數等或是增加RS-232/RS-422/RS-485 序列通信埠的數目，用來與 CANOpen 設備，DeviceNet 設備或是 FRnet 等 I/O 模組通信。
適用於 BoxPC 的 XV 擴充版
相關資訊，請參閱以下連結
遠端 I/O 擴充
Ethernet
ET-7000、ET-7200、ET-87Pn-MTCP和I-8KEn-MTCP為網路型I/O設備。PAC可透過乙太網路使用Modbus/TCP協定做遠端控制。提供使用C#和VB.net開發用之函式庫 nModbus.dll。
RS-485
FRnet
FRnet 是一個創新的工業現場總線。FRnet有許多特殊功能，例如：高速的I/O控制、即時的I/O同步更新功能、不需額外的通訊協定、簡易的設定及維護方式。PAC只需使用一I-8172W I/O模組，即可和FRnet I/O模組連接，實現高速分散式I/O網路(high-speed distributed I/O)。 提供使用C#、VB.net、VC和VB開發用之函式庫 pac_i8172w.dll。
CAN Bus
Controller Area Network (CAN) 是一種串列通訊，它能高效地支援分散式即時控制(distributed real-time control)，並且具有相當高的安全性。CAN具有錯誤處理機制和訊息等級(message priority)的觀念，讓網內傳輸的可信賴性和效率大為提升。此外，CAN還具有multi-master的能力，搭配感應器(sensors)和促動器(actuators)特別適合用來作智慧型控制網路。搭配I-8123、I-8124、I-87120，PAC可以實現CAN、CANopen和DeviceNet等所有功能。
