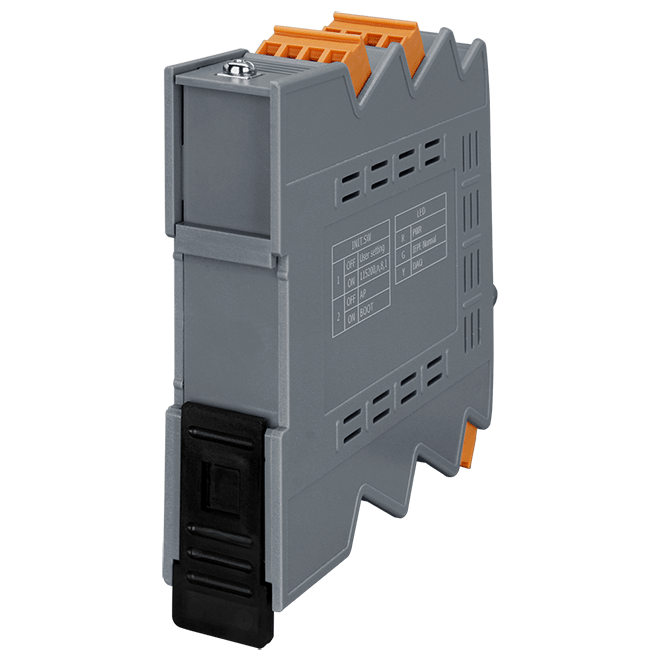

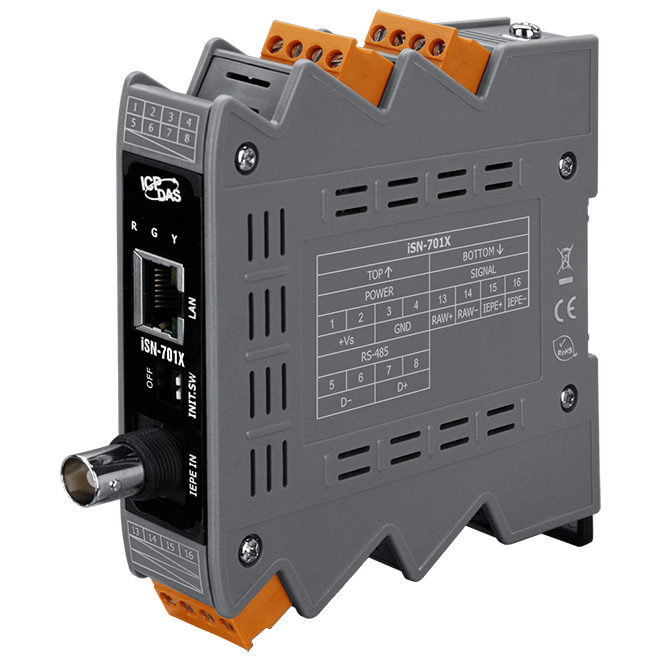

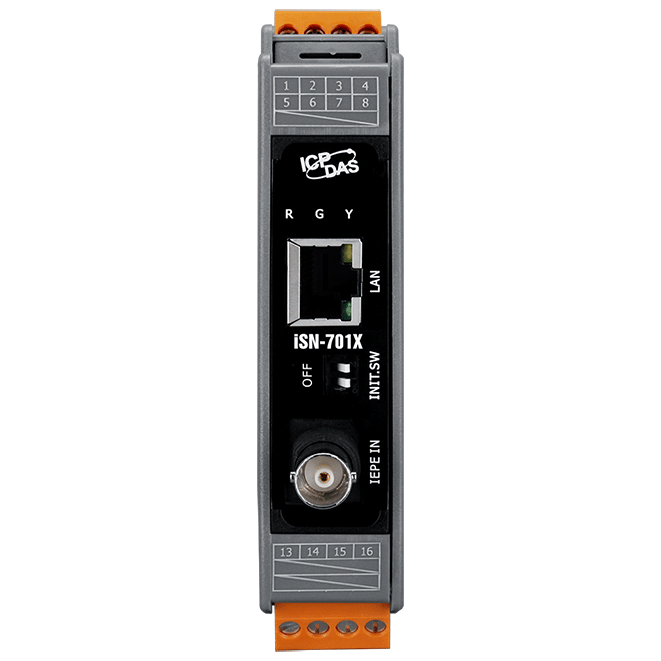

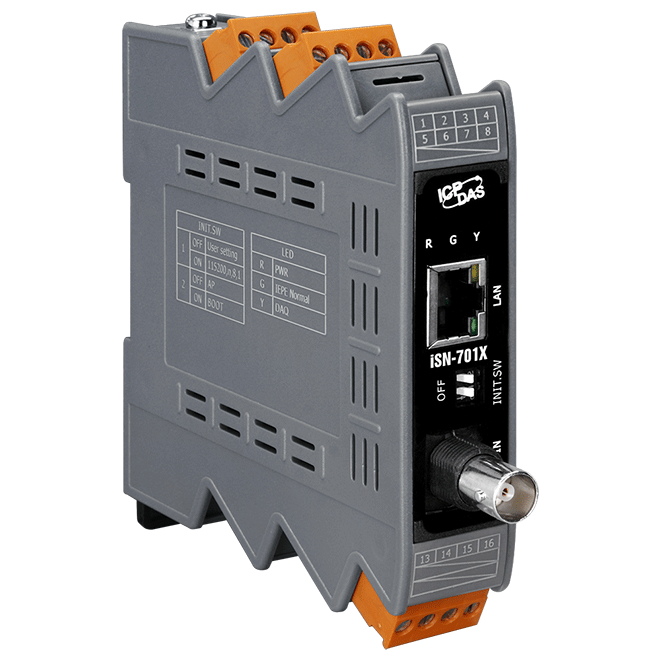

iSN-701X
振動訊號/Modbus 從站轉換器
特色
- 適合高頻振動量測
- LED指示燈: 加速規狀態 正常/開路/短路
- 支援 Modbus TCP/RTU 從站協定
- 資料格式:
-速度: 有效值
-位移: 峰對峰值
-最高 20 組頻譜值 (振幅/頻率)
-峰值因素
- 振動特徵門檻值告警功能
介紹
iSN-701X系列 是一款具備乙太網路和 RS-485 通訊介面的振動訊號轉換器，其內建 4 mA 驅動電流量測整合式電子壓電(IEPE)與 24 位元類比數位轉換器；iSN-701X系列 把振動訊號轉換成多種特徵值，並提供振動特徵門檻值判斷功能，當判斷特徵值超過門檻值立即發送警報，使用者可透過Modbus TCP/Modbus RTU 通訊協議取得這些特徵值，是振動量測應用上的最佳選擇。
應用
- 大數據分析
- 系統監視
- 趨勢分析
- 預知保養
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 X PWR 1 X IEPE 1 X DAQ |
| 類比輸入 | |
|---|---|
| 通道數 | 1 |
| 類型 | IEPE |
| 範圍 | Voltage: ±10 V Current: 4 mA |
| 解析度 | 16 bit |
| 採樣率 | 5, 10, 20, 50, 100, 200 (kHz) |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| 通訊協定 | Modbus TCP |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 115200 bps Max. |
| 通訊協定 | Modbus RTU |
| 電源 | |
|---|---|
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 4.3 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 25 mm x 120 mm x 117 mm (W x L x H) |
| 安裝 | Din-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ 80 °C |
| 濕度 | 10 ~ 90% RH, non-condensing |
