2-port 隔離型 RS-232/422/485 串列設備連乙太網服務器 (端子型電源輸入)
特色
• 透過網路整合序列設備
• 序列 ESD 保護
• 1個10/100M 乙太網路埠
• 2個序列埠 (RS-232/422/485)
• RS-422/485埠內建硬體選用Pull High/Low電阻和終端電阻
• 提供Virtual COM 技術 (COM port重新導向)
• 支援TCP Server/Client (最多 32 個連接)、UDP連線
• 支援序列隧道(Pair connection)、Modem模擬器、Modbus閘道器和 RFC2217 應用
• 支援 SNMP V1、V2c、V3 和 Trap 協定
• 支援 RS-485 方向自動控制
• 提供精簡網頁伺服器來配置組態設定
• 序列 ESD 保護
• 1個10/100M 乙太網路埠
• 2個序列埠 (RS-232/422/485)
• RS-422/485埠內建硬體選用Pull High/Low電阻和終端電阻
• 提供Virtual COM 技術 (COM port重新導向)
• 支援TCP Server/Client (最多 32 個連接)、UDP連線
• 支援序列隧道(Pair connection)、Modem模擬器、Modbus閘道器和 RFC2217 應用
• 支援 SNMP V1、V2c、V3 和 Trap 協定
• 支援 RS-485 方向自動控制
• 提供精簡網頁伺服器來配置組態設定
介紹

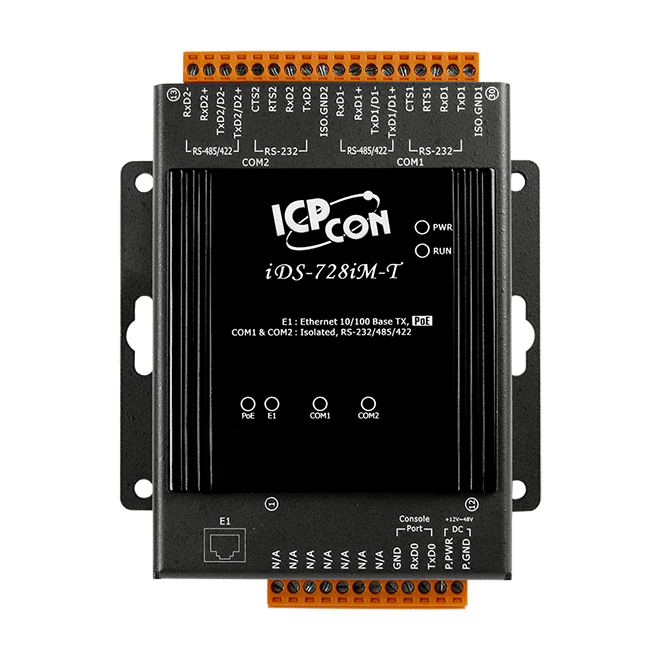

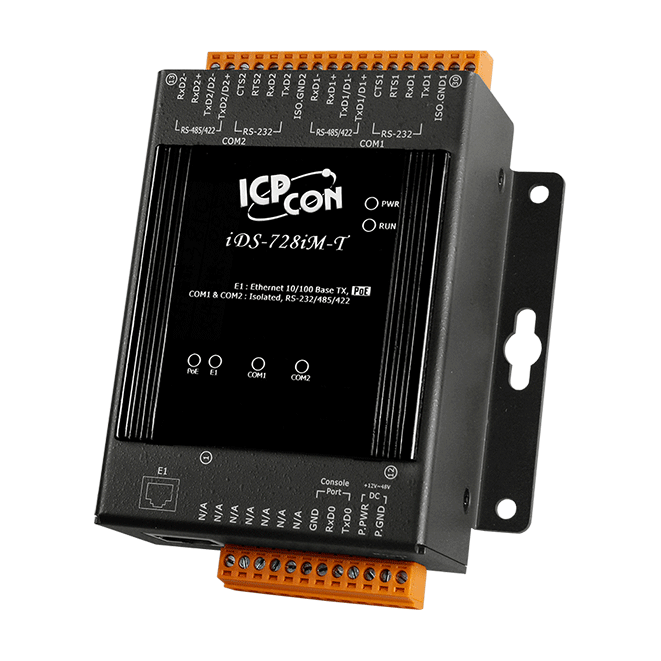

iDS-728iM-T 是泓格科技的第三代智能型設備服務器。它專為堅固耐用的工業級應用而設計，可提供高性能、高可靠性和高容量。iDS-728iM-T 提供完整的乙太網路服務，以及2個 RS-232/RS-422/RS-485 通訊埠，允許任何現有的串行設備連接到乙太網路。
強大的數據透明解決方案：零資料遺失
iDS 產品系列配備了基於 ARM 的高性能 CPU 和大容量 RAM，在嘗試傳輸關鍵數據時，實現了 “零資料遺失” 的目標。若乙太網路連接發生故障，串行數據將排隊等待，待乙太網路重新連接後再次發送。每個設備埠提供 32 個 TCP 連接，可經由網路從單一串行設備中，共享相同的資訊。
工業級設計
iDS 產品系列提供了廣泛的內建功能，將設備輕鬆部署至現有操作環境中。
容易上手的網頁管理介面
內建網路服務器允許使用標準網路瀏覽器 (例如 Internet Explorer 或 Google Chrome)訪問和配置 iDS 產品。配置設定包括通訊埠參數、SNMP、Serial-To-Ethernet 服務模式。此外，內建的記憶體提供了儲存空間，方便未來軟體升級。
友善的IT管理方式
iDS 產品系列中的所有設備都支持 SNMP 協議，這是 IT 產業中，一種透過乙太網監控設備的常用方法。若遇到用戶定義的錯誤或事件，iDS 設備可以設定向 SNMP 管理器發送 SNMP 陷阱警報。例如，警報可由熱/冷啟動事件或密碼更改等觸發。還提供電子郵件警報、以網頁為基礎的日誌記錄。
強大的數據透明解決方案：零資料遺失
iDS 產品系列配備了基於 ARM 的高性能 CPU 和大容量 RAM，在嘗試傳輸關鍵數據時，實現了 “零資料遺失” 的目標。若乙太網路連接發生故障，串行數據將排隊等待，待乙太網路重新連接後再次發送。每個設備埠提供 32 個 TCP 連接，可經由網路從單一串行設備中，共享相同的資訊。
工業級設計
iDS 產品系列提供了廣泛的內建功能，將設備輕鬆部署至現有操作環境中。
1. 雙電源輸入：DC 和 PoE
2. DIN 導軌安裝
3. 串聯式突波保護
4. 可調式 RS-485 終端電阻及 Pull High/Low 電阻
5. 透由嵌入式自動校正達到 RS-485 方向控制
6. 提供硬體/軟體選用 RS-232、RS-422 或 RS-485埠
7. 硬體重設按鈕及 LED 指示燈
8. 64-bit 硬體序號
2. DIN 導軌安裝
3. 串聯式突波保護
4. 可調式 RS-485 終端電阻及 Pull High/Low 電阻
5. 透由嵌入式自動校正達到 RS-485 方向控制
6. 提供硬體/軟體選用 RS-232、RS-422 或 RS-485埠
7. 硬體重設按鈕及 LED 指示燈
8. 64-bit 硬體序號
容易上手的網頁管理介面
內建網路服務器允許使用標準網路瀏覽器 (例如 Internet Explorer 或 Google Chrome)訪問和配置 iDS 產品。配置設定包括通訊埠參數、SNMP、Serial-To-Ethernet 服務模式。此外，內建的記憶體提供了儲存空間，方便未來軟體升級。
友善的IT管理方式
iDS 產品系列中的所有設備都支持 SNMP 協議，這是 IT 產業中，一種透過乙太網監控設備的常用方法。若遇到用戶定義的錯誤或事件，iDS 設備可以設定向 SNMP 管理器發送 SNMP 陷阱警報。例如，警報可由熱/冷啟動事件或密碼更改等觸發。還提供電子郵件警報、以網頁為基礎的日誌記錄。
應用
• 工廠自動化
• 樓宇自動化
• 家庭自動化
• 樓宇自動化
• 家庭自動化
相似產品
| 軟體 | |
|---|---|
| OS 支援 | Windows, Linux |
| 通訊協定 | SNMP: RFC1213 MIB-II, RFC1317 |
| 功能 | Virtual COM, TCP Server, TCP Client, UDP, Pair Connection, RFC2217, Terminal, Reverse Telnet, TCP Modem, Modbus Gateway |
| Utility | VxComm (Virtual COM) Utility for Windows XP/2003/2008/7/8 x86/x64, 2012 x64, XP Embedded Linux kernel 2.4.x, 2.6.x, 3.x |
| CPU 模組 | |
|---|---|
| CPU | 32-bit High Performance Processor |
| 64-bit 硬體序號 | Yes |
| 看門狗計時器 | Yes |
| EMS 防護 | |
|---|---|
| ESD (IEC 61000-4-2) | Yes |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x Run 1 x Ethernet |
| 乙太網路 | |
|---|---|
| Ports | 1 x RJ-45, 10/100 Base-TX |
| PoE | PoE (IEEE 802.3af, Class 1) |
| 虛擬串口 | Windows: 32- and 64-bit Windows 7 SP1/10/2012/2016 Linux: Linux kernel 2.4.x, 2.6.x, 3.x |
| 通訊協定 | ICMP, IPv4, IPv6, TCP, UDP, DHCP, BOOTP, Telnet, SSH, FTP, SFTP, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP |
| 設定 | Web and eSearch Utility for Windows |
| COM Ports | |
|---|---|
| Ports | 2 x 5-wire RS-232/422/485 (Isolated) |
| Baud Rate | 921600 bps Max. |
| 偏壓電阻 | Switch-selectable (1 kΩ for RS-422/485, Non-Resistor for RS-232) |
| 同位元 | None, Even, Odd, Mark, Space |
| Data Bit | 5, 6, 7, 8 |
| Stop Bit | 1, 1.5, 2 |
| 流量控制 | RTS/CTS, XON/XOFF |
| 電源 | |
|---|---|
| 反極性保護 | Yes |
| 輸入範圍 | +12 VDC ~ +48 VDC (Non-isolated) |
| 功耗 | 3.5 W |
| PoE 供電 | Yes |
| 機構 | |
|---|---|
| 外殼 | Metal |
| 尺寸 (mm) | 97 x 120 x 42 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 °C ~ +75 °C |
| 儲存溫度 | -40 °C ~ +80 °C |
| 濕度 | 5 ~ 90% RH, Non-condensing |
