關於泓格電力監控系統
近年來由於地球資源的日益稀少，全球各國及各行各業掀起一股節能減碳的風潮，希望可避免地球資源的浪費以保護地球的永續發展。在此節能減碳的趨勢下，電力監控即是一個重要的項目，而透過電力監控所節省下的成本對企業及個人而言也是最顯著的。為了可以更有效的運用能源，減少資源消耗並兼顧環保綠能，泓格科技提供全新的節能解決方案 PMMS ( Power Monitoring and Management Solution )。泓格科技電力監控解決方案 ( PMMS ) 包含了: 現場前端的智能電錶、PMC/PMD 電錶集中器與後端管理用的資料匯整軟體，泓格科技不僅提供客戶硬體的設備，更是提供完整的解決方案，讓使用者可以輕鬆透過手機及電腦得知其用電資訊，管理人員也可正確快速的安裝架設系統，在整個系統的架設過程中，管理者不必進行繁雜的程式撰寫，僅需透過網頁或軟體的各項設定操作，即可儲存記錄監控設備的電力使用資料，進而了解其用電狀況，有效的達成節能減碳的目標。初期小規模階段，客戶可以僅使用智能電錶與電錶集中器，輕鬆架設簡單的採集監控系統；規模擴充後，透過後端軟體的導入，可以採用積木推疊的架構，逐一整合擴充，系統彈性度高，可分階段實施，適合不同的需求。
系統架構
泓格科技電力監控解決方案主要包含三個部分：【泓格科技智能電錶】，【電錶集中器】及【資料匯整軟體】。
- 泓格科技智能電錶：
目前支援 PM-3033， PM-3133， PM-3112， PM-3114， PM-4324，PM-4324A， PM-3033-MTCP， PM-3133-MTCP， PM-3112-MTCP， PM-3114-MTCP 及 PM-4324-MTCP 等泓格科技智能電錶。 - 電錶集中器 - Power Meter Concentrator：

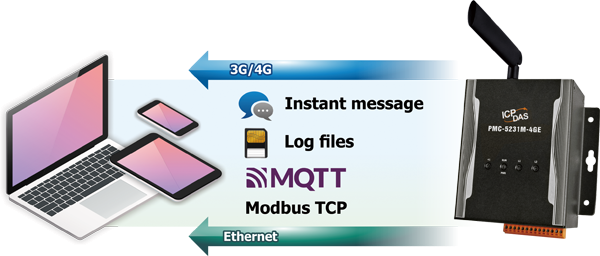

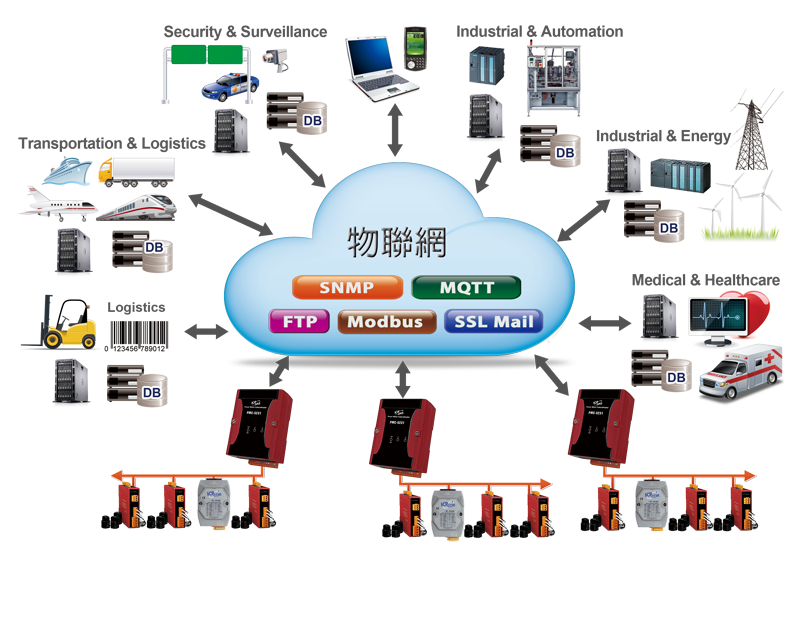

PMC/PMD 為泓格科技因應物聯網、工業4.0及節能減碳需求所開發的新一代電錶集中器，其可對被監控設備進行用電資訊的收集、統計、儲存、顯示與管理。PMC/PMD可透過 RS-485或Ethernet連接泓格科技智能電錶，即時讀取電錶所量測的用電設備電力使用資訊，並進行記錄；而 PMC/PMD也可將儲存於microSD卡的歷史電力資料記錄檔案定時透過FTP回傳至管理中心，以進行電力資料的匯整與分析。在使用PMC/PMD架設電力監控管理系統的過程中，管理人員不必進行繁雜的程式撰寫，僅需透過網頁的設定操作，即可完成電力監控系統的架設。此外，PMC/PMD亦支援多種網路通訊協議，可透過Modbus TCP/RTU、SNMP與MQTT等通訊規範，與SCADA/MIS/廠務管理(MES)/網管/IoT系統進行整合連線，傳送即時電力資訊並與後端管理平台互動。PMC/PMD除具備完整且彈性的電錶模組整合能力，提供應用案場端即時電力需量管理及資料記錄功能外，更提供多樣化的通訊協議以無縫接軌後端管理平台，如此完善的功能讓PMC/PMD成為工業 4.0電力監控應用環境下前端電錶的最佳管理者。 - 資料匯整軟體：
PMC/PMD 支援 FTP 通訊協定，當 PMC/PMD 將電力資訊儲存後，可透過 FTP 定時回傳電力資訊檔案 ( CSV 格式 ) 至後端泓格科技 PMC Data Server，PMC Data Server 可將其轉換為 MS Access / MS SQL / MySQL 等資料庫格式，方便管理人員進行電錶電力資訊的分析、查詢與統計，提高整體設備的用電品質! 此外 PMC/PMD 亦支援 Modbus TCP 通訊協定，任何支援 Modbus TCP 的 SCADA 軟體 ( 如 InduSoft / EZ Data logger ) 可直接連線至 PMC/PMD 取得電力資料，進行電力資料儲存與分析!
|
|
|||||||
|
|
|||||||
| Model | Communication | Instant Messaging app | |||||
|---|---|---|---|---|---|---|---|
| COM | Ethernet | 3G System | 4G System | LINE Notify | |||
| PMC-5151-EN
|
RS-232*1 RS-485*2 |
2 | - | - | - | - | |
| PMC-5151-TC
|
- | - | - | - | |||
| PMC-5151-SC
|
- | - | - | - | |||
| PMC-5231
|
RS-232*2 RS-485*2 |
1 | - | - | Yes | - | |
| PMC-5231M
|
- | - | - | ||||
| PMC-5236
|
- | - | Yes | ||||
| PMC-5236M
|
- | - | Yes | ||||
| PMC-5231M-3GWA
|
RS-232*1 RS-485*2 |
Yes | - | - | |||
| PMC-5231M-4GE
|
Yes | Yes | - | ||||
| PMC-5231M-4GC
|
Yes | Yes | - | ||||
| PMC-5236M-4GE
|
Yes | Yes | Yes | ||||
| PMC-5236M-4GC
|
Yes | Yes | Yes | ||||
| PMC-2241M
|
RS-232*2 RS-485*2 |
2 | - | - | - | ||
| PMC-2246M
|
- | - | Yes | ||||
|
|
|||||||
|
|
|||||||
| Model | Touch Panel | Communication | Instant Messaging app | ||||
|---|---|---|---|---|---|---|---|
| COM | Ethernet(Support PoE) | LINE Notify | |||||
| PMD-2201-EN
|
7" | RS-232/RS-485(DB9 connector)*2 | 1 | Yes | - | ||
| PMD-2201-TC
|
- | ||||||
| PMD-2201-SC
|
- | ||||||
| PMD-2206-EN
|
Yes | ||||||
| PMD-2206-TC
|
Yes | ||||||
| PMD-2206-SC
|
Yes | ||||||
| PMD-4201-EN
|
10" | RS-232/RS-485(DB9 connector)*2 RS-485*1 |
- | ||||
| PMD-4201-TC
|
- | ||||||
| PMD-4201-SC
|
- | ||||||
| PMD-4206-EN
|
Yes | ||||||
| PMD-4206-TC
|
Yes | ||||||
| PMD-4206-SC
|
Yes | ||||||
PMC 電力集中器比較表
| PMC-5151-EN PMC-5151-TC PMC-5151-SC |
PMC-5231 PMC-5236 PMC-5231M PMC-5236M |
PMC-2241M PMC-2246M |
PMC-5231M-3GWA | PMC-5231M-4GE PMC-5231M-4GC PMC-5236M-4GE PMC-5236M-4GC |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 硬體規格 | CPU | 32 Bit (520 MHz) | 32 Bit (1GHz) | ||||||||
| 網路介面 | 10/100 Base-TX | RJ-45 x 1, 10/100/1000 Based-TX |
RJ-45 x 2, 10/100/1000 Based-TX |
RJ-45 x 1, 10/100/1000 Based-TX |

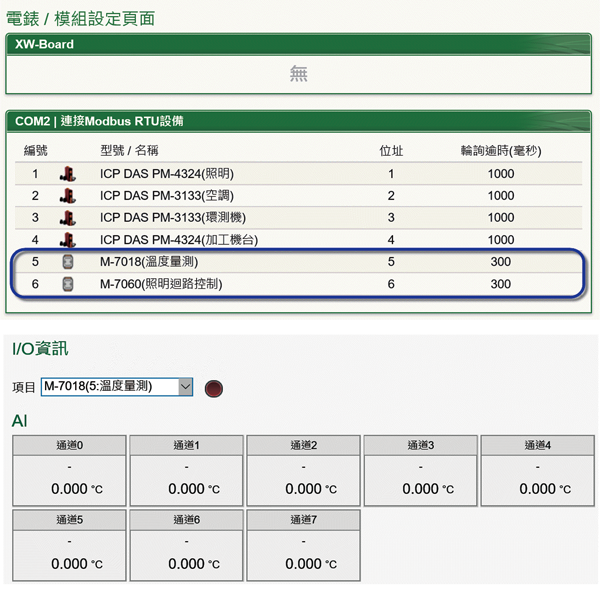

|||||||
| microSD介面 | Yes (最大支援16 GB microSD) | Yes (最大支援32GB microSD) | |||||||||
| 電錶模組連接 | 可連接24顆 ICP DAS Modbus TCP/RTU電錶 (單一連接介面 [COM/LAN] 至多連接 16 顆電錶) |
||||||||||
| I/O模組連接 | 支援 XW-107、XW-110、XW-304、XW-310 等XW-Board。 | 支援 XV-107、XV-110、XV-304、XV-310 等XV-Board。 | |||||||||
| 最多連接 8 顆 Modbus I/O 模組。(可同時支援 Modbus TCP/RTU模組) | |||||||||||
| 基本功能 | 操作介面 | 網頁操作 | |||||||||

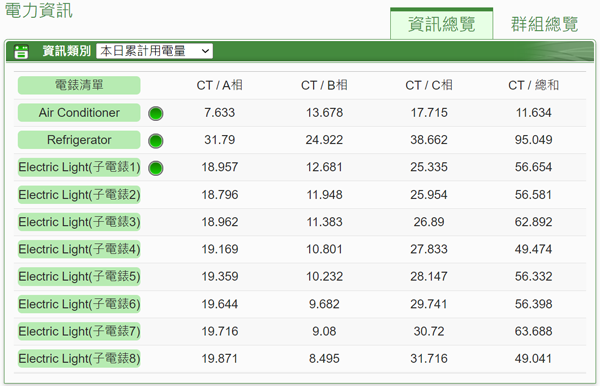

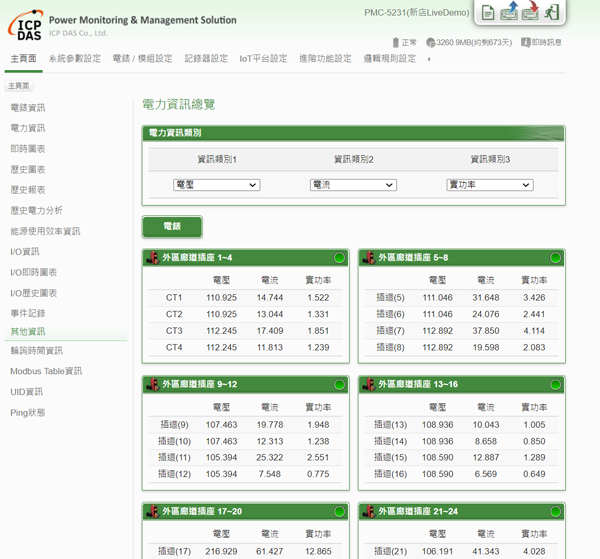

| 電力資料顯示 | Yes | ||||||||||

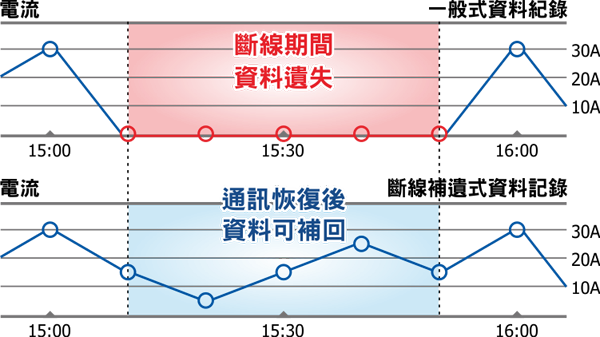

| 電力資料記錄與檔案回傳 | Yes | ||||||||||

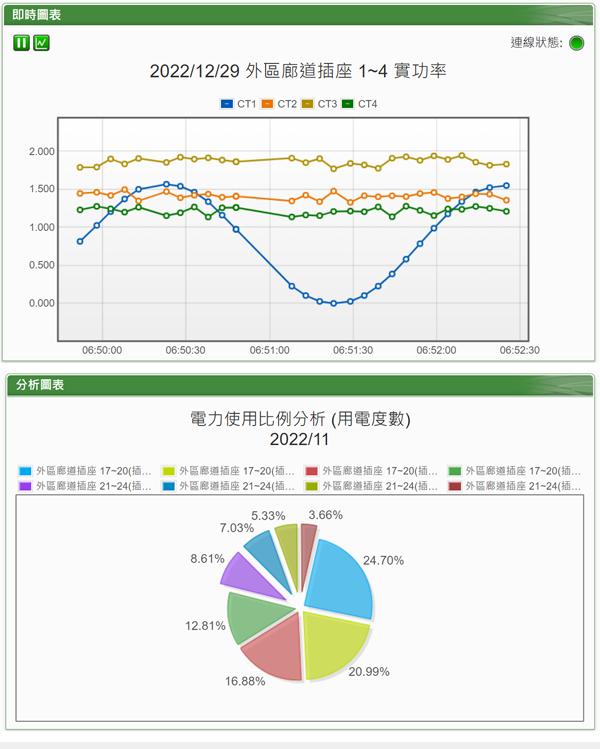

| 電力統計報表 | Yes | ||||||||||

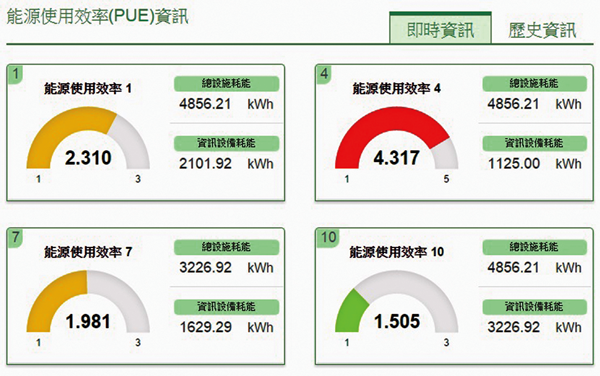

| PUE資訊計算與顯示 | Yes | ||||||||||

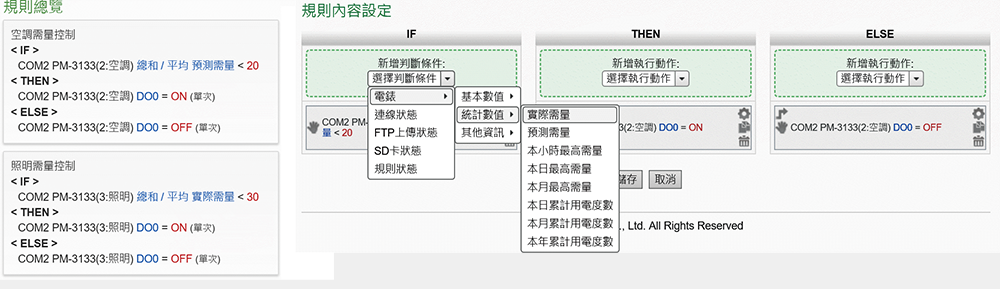

| 電力需量管理 | IF-THEN-ELSE 智能邏輯運算 | Yes | |||||||||
| Email警報訊息發送 | Yes(支援SSL加密) | ||||||||||
| 排程/計時器運作 | Yes | Yes(進階版功能) | |||||||||
| 用電設備(I/O模組)運作管控 | Yes | ||||||||||
| 與IoT、IT、SCADA及雲端系統互動 | 連接SCADA系統 | Yes (支援Modbus TCP/RTU Protocol) | |||||||||
| FTP Server & Client | Yes | ||||||||||
| SNMP | Yes | ||||||||||
| MQTT Client | - | Yes(支援SSL加密功能) (Support SSL) |
|||||||||
| 雲端平台連接 | - | Yes (支援Microsoft Azure IoT平台與 IBM Bluemix IoT平台) |
|||||||||
| Connect with IoTstar | - | Yes | |||||||||
| DDNS | - | Yes | |||||||||
| Instant Message | - | LINE, WeChat (PMC-5236, PMC-5236M-4GE/4GC, PMC-2246M) |
|||||||||
| Wireless data communication | - | 3G資料傳輸 | 4G資料傳輸 | ||||||||
| SMS簡訊 | 異常狀態SMS簡訊發送(需搭配 GTM-203M-3GWA) | - | 異常狀態SMS簡訊發送 | ||||||||

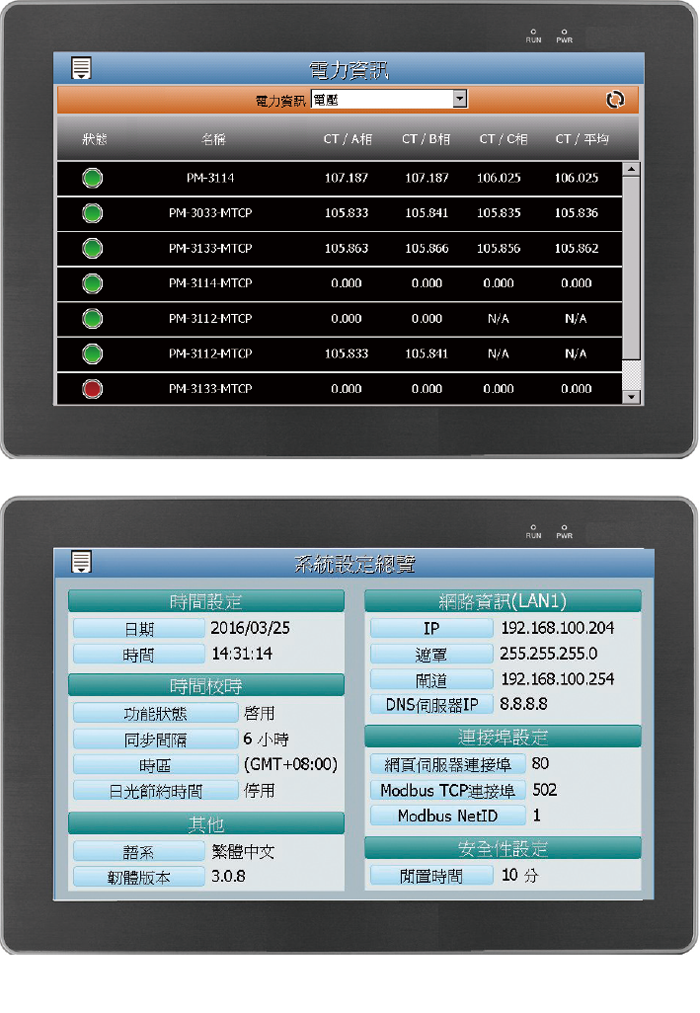

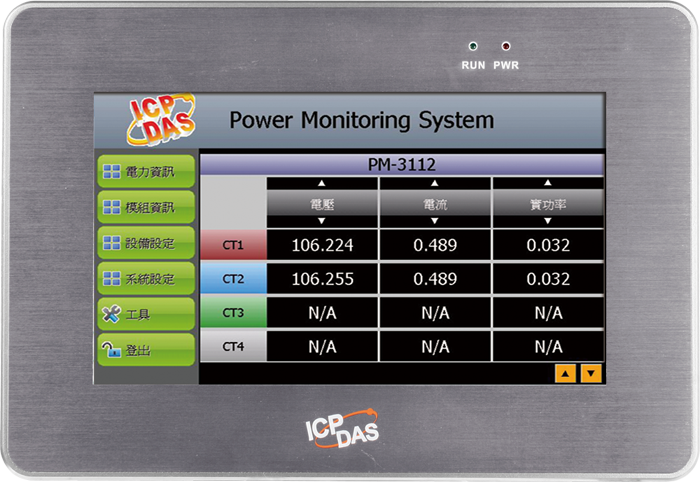

PMD 電力集中器比較表
| PMD-2201-EN PMD-2201-TC PMD-2201-SC |
PMD-2206-EN PMD-2206-TC PMD-2206-SC |
PMD-4201-EN PMD-4201-TC PMD-4201-SC |
PMD-4206-EN PMD-4206-TC PMD-4206-SC |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 硬體規格 | CPU | Cortex-A8 1GHz | |||||||||
| 網路介面 | 10/100/1000 Base-TX | ||||||||||
| microSD介面 | Yes (Max. 32 GB microSD) | ||||||||||
| 電錶模組連接 | 可連接24顆 ICP DAS Modbus TCP/RTU電錶 (單一連接介面 [COM/LAN] 至多連接 16 顆電錶) |
||||||||||
| I/O模組連接 | 最多連接 8 顆 Modbus I/O 模組.(可同時支援 Modbus TCP/RTU模組) | ||||||||||
| 觸控螢幕 | Yes(7") | Yes(10.4") | |||||||||
| 基本功能 | 操作介面 | 網頁操作 & 本機端觸控螢幕操作 | |||||||||
| 電力資料顯示 | Yes | ||||||||||
| 電力資料記錄與檔案回傳 | Yes | ||||||||||
| 電力統計報表 | Yes | ||||||||||
| PUE資訊計算與顯示 | Yes | ||||||||||
| 電力需量管理 | IF-THEN-ELSE智能邏輯運算 | Yes | |||||||||
| Email警報訊息發送 | Yes (Support SSL) |
||||||||||
| 排程/計時器運作 | Yes (More powerful) |
||||||||||
| 用電設備(I/O模組)運作管控 | Yes | ||||||||||
| 與IoT、IT、SCADA及雲端系統互動 | 連接SCADA系統 | Yes (支援SSL加密功能) |
|||||||||
| FTP Server & Client | Yes | ||||||||||
| SNMP | Yes | ||||||||||
| MQTT Client | Yes (支援加密功能) |
||||||||||
| 雲端平台連接 | Yes (支援Microsoft Azure IoT平台與 IBM Bluemix IoT平台) |
||||||||||
| 支援IoTstar | Yes | ||||||||||
| DDNS | Yes | ||||||||||
| 即時訊息 | LINE, WeChat (PMD-2206, PMD-4206) |
||||||||||
| 無線資料傳輸 | - | ||||||||||
| SMS簡訊 | 異常狀態SMS簡訊發送 (需搭配 GTM-203M-3GWA) |
||||||||||
工廠
電力的使用對於工廠是十分重要的一環，隨著能源日漸緊張，各國紛紛訂立各種節能減碳的相關法規，能源價格也節節攀升，對於用電龐大的工廠而言，有效的善用每一度電，不但能降低用電成本，完善的電力需量控制也能穩定電力系統，維持生產線的正常運行。
使用泓格科技所開發的 PMC/PMD 規劃工廠電力監控系統，可在電力異常時即時通報，並於預測超過契約容量時，即時執行卸載處理，避免超約罰款，並可搭配 SCADA 軟體進行電力資訊的總匯整與分析，訂立最佳電能使用方案，大幅提升電力供應的品質。
大樓
近年來由於地球氣溫不斷升高，造成空調設備的使用也隨之提高，用電成長因此急速增加，尤以夏季空調用電更行程電力系統尖峰負載，對於用電量大的大樓住戶而言，建立電力監控系統能有效分析並執行各項電力管理 ( 如 : 需量監測及卸載控制 )，不但能使住戶節省電費，更能確實掌握住戶用電習慣，從而改善整體用電環境品質，達成有效管理的目的。
泓格科技所開發的電力監控解決方案，適用於大樓電力監控這類型大型案例，可於每一層樓裝設 PMC/PMD，透過 RS-485 或 Ethernet 連接泓格科技智能電錶，測量裝設於各樓層的空調、照明、排水等設備的電力資訊，即時記錄各用電設備的電壓、電流及用電度數等資訊，並將資料回傳至後端管理中心，配合 SCADA 軟體進行電力資訊的總匯整與分析。藉著收集用電資料、分析用電狀況，找出問題對策，控管不當用電，以確保住戶穩定供電及節省電費。
校園
校園通常占地廣闊，各建築及設備用電總量原本就相當可觀，近年來，因宿舍及教室空調、儀器及事務設備不斷增添，學校的用電量更是逐年攀升，尤其每當進入夏季，隨著空調使用的增加，許多學校常因用電量超約而受罰，導致電費遽增，為了有效提升校園用電效率，校園電力的監控管理成了當務之急。

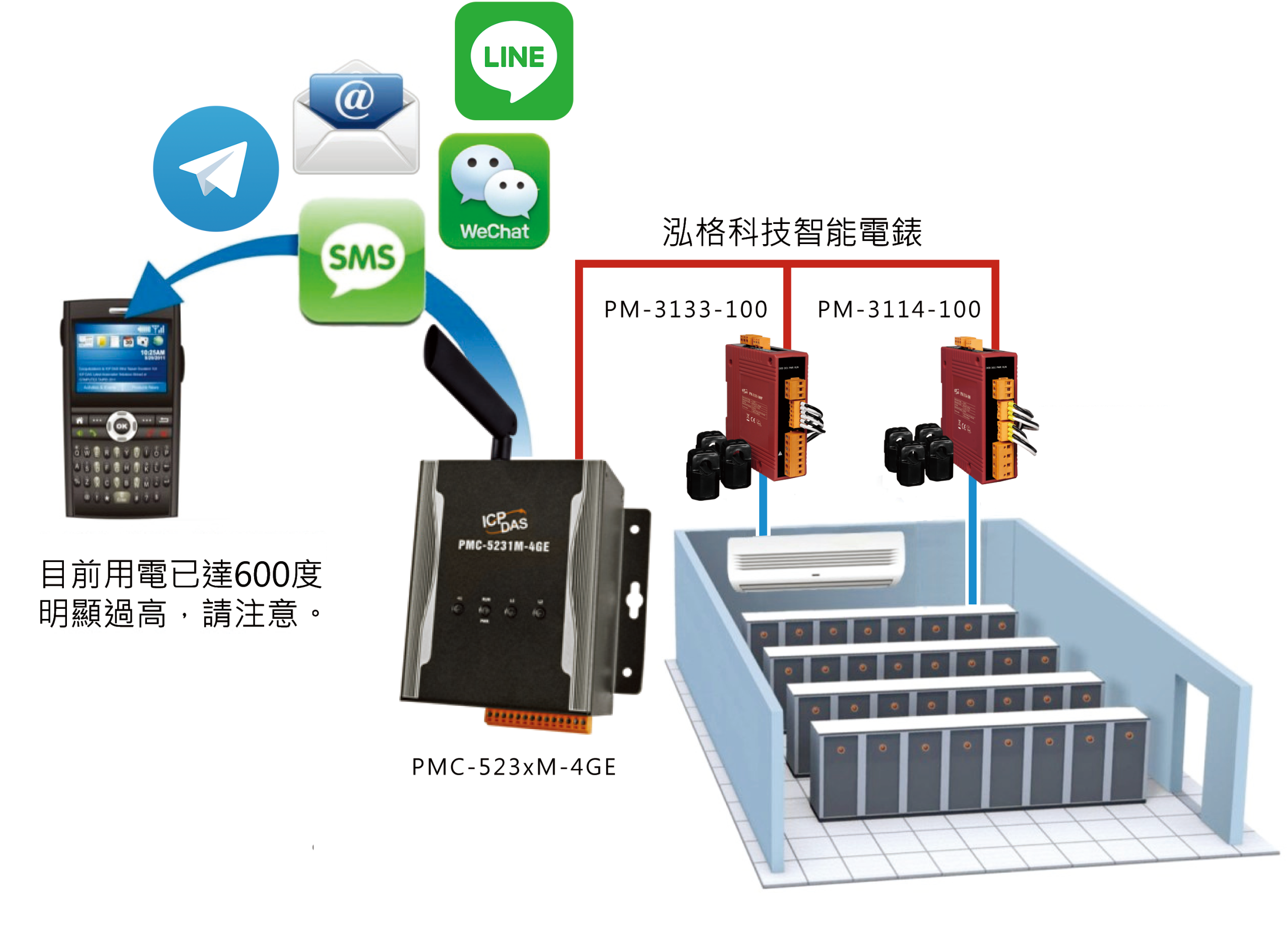

泓格科技提供完整的校園電力監控解決方案，學校總務人員可依與台電所簽訂的契約容量設定警報，在用電量即將超出契約容量時，PMC/PMD 可即時以簡訊或電子郵件通知相關人員進行處理，亦可於警報發生時，預先設定卸載處理等動作以避免超約罰款。而透過各設備用電資料的彙整與分析，可確實掌握校園用電情況，依此建立長期有效用電的管理制度，以達成降低用電量、節能減碳的目的。
商場
商場向來為用電密度之高耗能場所，商店用戶對節能監控的需求也日益迫切，泓格科技所開發的 PMC/PMD 可針對商店用戶的用電特性設立電力管理監控系統，利用泓格科技的 PMC/PMD 及智能電錶的連接來量測及記錄商店用戶的設備用電、空調、照明等電力資訊，並將資料回傳至管理中心，即可依所匯整的電力資料估算各商店用戶節能效益。使用本系統可根據商店的實際營業狀態實施 :
- 分時管理空調設備 : 可於商場非營業時段關閉空調或降低附載以節省空調用電，於營業尖峰用電時段，可調整空調溫度，並於預測將超過契約容量時提供卸載功能以避免超約罰款，亦可依白天或夜間實際溫度隨時調整空調溫度以節約空調用電。
- 分時管理照明設備 : 可於商場非營業時段分區關閉部分照明設備以節省用電，於營業間方用電時段，在預測超過契約容量時可降低部分非重要區域的照明負載以避免超約罰款，亦可依白天或夜間照明需求關閉或開啟照明設備 ( 包括招牌看板等裝置 )。
- 用電監視及電力需量控制 : 記錄用電設備 ( 如空調、動力、照明等設備 ) 的用電資訊並顯示及記錄即時或歷史資料，方便決策者分析及進行用電管理，及提供設備卸載功能，節省電費和減少超約罰款。
PMC/PMD Live Demo
LINE Notify
- 使用 LINE 掃描下方的 QRcode 以加入測試聊天室。

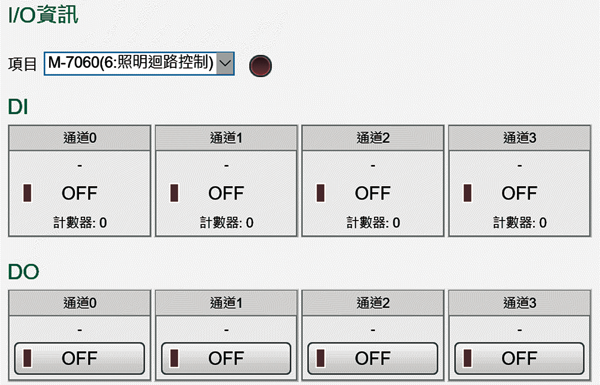

LINE 測試聊天室 - 登入PMC-5231 網頁，進入「I/O資訊」，將 內部暫存器(LINE) 狀態變更為 1，即可於群組聊天室中收到 LINE 所發送的訊息。
IoTstar
免費試用三個月
『IoTstar Trial』介紹
IoTstar 是由泓格科技所研發的物聯網雲端管理軟體，透過IoTstar建置雲端物聯網應用系統，其可提供如下服務：- 控制器雲端維運管理：對 WISE/PMC/PMD 控制器進行雲端維運管理 (雲端狀態監控、雲端設定調整、雲端韌體更新)。
- 感測器數據收集與儲存：收集WISE/PMC/PMD控制器所連接感測器的數據並進行雲端資料庫儲存。
- 感測器數據可視化監控：透過儀表板提供WISE/PMC/PMD控制器所連接感測器數據的視覺化顯示與監控服務。
- 感測器數據報表分析：針對WISE/PMC/PMD控制器所連接感測器的數據提供統計報表查詢服務。
- 透過手機的雙向互動：透過手機LINE APP對WISE/PMC/PMD控制器所連接感測器數據進行查詢與監控。
透過IoTstar建置雲端物聯網應用系統時完全不需撰寫程式，僅透過網頁介面操作即可完成系統設定。而經由SQL資料庫標準介面，IoTstar更可快速地與眾多雲端管理平台、資料分析工具(如：Power BI、Google Data Studio、SCADA 系統)整合，協助使用者快速建置雲端「IoT + Big Data」應用系統。關於IoTstar物聯網雲端管理軟體的更多資訊，可參考IoTstar官網的說明。
為方便WISE/PMC/PMD使用者能了解透過"IoTstar+ WISE/PMC/PMD"方案建置雲端物聯網系統的效益，泓格科技特別為WISE/PMC/PMD使用者提供了專屬的『IoTstar Trial』帳號申請服務，使用者僅需完成『IoTstar Trial』的帳號申請，即可使用手邊的WISE/PMC/PMD控制器與『IoTstar Trial』進行雲端物聯網實機操作。
『IoTstar Trial』提供的效益
為何您應該透過『IoTstar Trial』來體驗IoTstar所帶來的效益。
- 無負擔 : 『IoTstar Trial』的帳號申請是免費的，您沒有任何需另行購買的負擔。
- 無壓力：因是您的專屬『IoTstar Trial』帳號，故您可隨時登入並進行操作，而不須擔心其他人會登入您的帳號更改設定。
- 隱私保護：只有您可以取得並調整您在『IoTstar Trial』的設定資訊。
- 完整功能使用：『IoTstar Trial』提供您IoTstar(全功能)的使用權限，以便您可以測試和使用您所需要的功能。您可以自由更改 IoTstar的各種設定，從而了解IoTstar如何為您的工業物聯網雲端應用提供效益。
Power Management IoT KitMicrosoft Azure IoT Starter Kit |
 |
 |
|
Description
Microsoft and ICP DAS have teamed up to bring you the easy way to implement the Energy monitoring and management IoT (Internet of Things) Cloud system. The ICP DAS Power Management IoT Kit has been designed to help you seamlessly connect the ICP DAS power meters to the cloud with the Microsoft Azure IoT. This kit includes an ICP DAS PMC-5231, a ICP DAS PM-3114-100 4 Loops single-phase Power Meter, and a 24W Industrial Power Supply. There are also a LED Indicator and wires to help you set up your Energy monitoring and management system. Once your PMC-5231 is connected to Microsoft Azure you can start visualizing and analyzing your data.
Microsoft Azure is a leading provider of cloud computing and Microsoft Azure IoT Hub enables secure, reliable bi-directional communications between IoT endpoints such as sensors and the cloud. Azure IoT Hub supports a broad set of operating systems (Linux, Windows, RTOS etc.), protocols and common languages, so you can configure your connections to the devices.
PMC-5231 is a product developed by ICP DAS that functions as concentrator of ICP DAS Power Meter for the Energy monitoring and management system in the IoT age. It provides flexible integration with the ICP DAS power meters, and features various functions such as: measure the power consumption of the devices, data logger, energy usage analysis, power demand management and alarm notification functions. PMC-5231 offers a user-friendly and intuitive web site interface that allows users to implement an Energy monitoring and management system just a few clicks away; no programming is required. PMC-5231 also supports powerful Network connection ability for seamless integration with the Microsoft Azure IoT. So that the administrator can monitor the status of power consumption of each device and perform statistics and analysis of the power information, thus improving the overall efficiency in electricity consumption to save costs on utility bills. All of these features make PMC-5231 a perfect concentrator of power meter in the Energy monitoring and management application for Microsoft Azure IoT Cloud platform in the IoT age.
Features
- Runs on browsers, no extra software tool is required.
- No more programming, user-friendly web pages are provided for building the IoT Cloud system.
- Ready-to-run Energy monitoring and management IoT Cloud solution: Includes an Intelligent Power Meter Concentrator, a power meter, and Microsoft Azure service.
- Completed Application Scenario: the power consumption measurement, power demand management and alarm notification can be performed at the field-site, and the power data can be transferred to Microsoft Azure IoT platform for energy using analysis.
- Flexible integration with the power meter to measure the power consumption of the devices by Modbus protocol.
- Flexible power demand management, data logger and alarm notification functions at field site.
- Seamless integration with Microsoft Azure IoT service without programming.
Application Scenario
Kit Includes
| ICP DAS PMC-5231 | ICP DAS PM-3114-100 | ICP DAS MDR-20-24 |
|---|---|---|
| Industrial IoT Power Meter Concentrator | 4 Loops single-phase Power Meter | 24W Industrial Power Supply |
 |
 |
 |
| LED Indicator (RED) | Power cable | |
 |
 |
Documents and Information
|
|
|
|
Power Management IoT Kit Ordering Information
|
|
| Model | Description |
|---|---|
| KIT-PMC-5231-01
|
ICP DAS Power Management IoT Kit |
