ZT-2570

乙太網路/RS-232/RS-485 至 ZigBee 轉換器 (ZigBee 協調器)
ZT-2570
ZT-2570

特色

  • ISM 2.4 GHz 工作頻率
  • 完全符合2.4G(IEEE802.15.4/ZigBee規範)
  • 完全相容於 ZigBee Pro (ZigBee 2007)
  • 可調式射頻傳輸輸出功率
  • 支援無線通訊的 AES-128 加密
  • 支援RS-232/RS-485/乙太網路介面
  • GUI設定軟體(Windows版)
  • 非位址設備資料傳輸的來源標識
  • 支援Modbus RTU/TCP網關(廣播/單播)
  • 支援冗餘傳輸路徑的廣播傳輸
  • 支援單播傳輸,降低網路負載
  • 支援用於網路監控和改進的拓撲實用程序
  • 可安裝 DIN 導軌
RED FCC RoHS WEEE

介紹

ZT-2570 與 ZT-2571 系列模組支援 RS-232、RS-485、Ethernet 與 ZigBee 無線訊號的轉換。其主要設計目的旨在提供使用者,在佈建實體線路困難的環境中, 快速建置無線網路環境,透過無線傳輸,進行有限的數據通訊,以節省使用者在佈線與維護上成本。 泓格科技的 ZigBee 系列產品基於 IEEE 802.15.4 標準協定所設計,其通訊頻率可調整介於 2405 MHz ~ 2480 MHz 之間,並固定劃分為 16 個 RF 通訊頻道,每 個 RF 通訊頻道的頻率間隔 5 MHz;同時提供了 16384 個邏輯網路群組代碼 (Pan ID, 0x0000 ~ 0x3FFF)。

另外也遵循 ZigBee 聯盟制訂的通訊規範 ZigBee 2007 (ZigBee Pro);一個 ZigBee 無線網路內只允許一台主機,稱為 " 協調者 " (Coordinator),為 ZT-2570, 其主要的作用為初始化以及路由路徑管理;另外,一個 ZigBee 網路可支援 255 台 ZigBee " 子機 " (Router),為 ZT-2571,其作用為傳送、接收來自於父節點或 是子節點的資料。

泓格科技的 ZT 系列產品優勢在於擁有 ZigBee 低成本、低功耗的特色之外,還可以透過 ZigBee 子機扮演路由者的角色,作為 ZigBee 中繼器,以提升無線通訊的傳輸範圍與訊號品質。另外,ZT-257x 系列產品提供簡單、友善的圖型設定介面工具, 以利使用者快速地熟悉 ZigBee 系列產品的設定與操作。

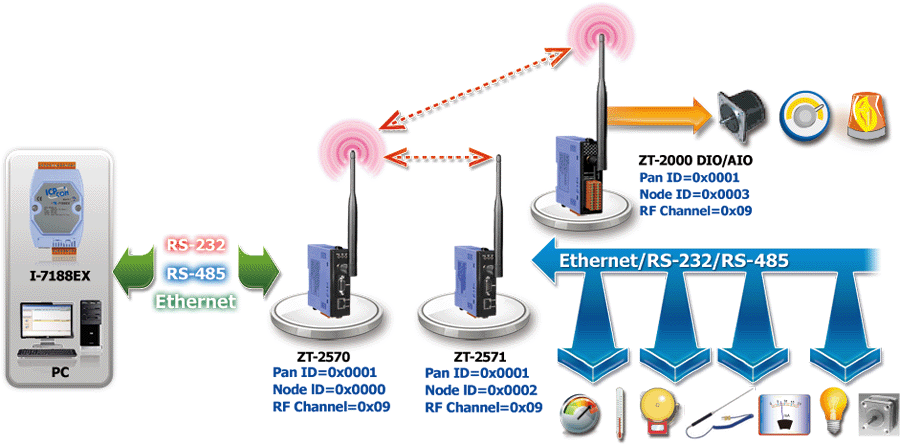

應用

ZT-2570_2571_app

訂購資訊

產品系列 說明 數量 詢價
產品系列 ZT-2570     CR 說明乙太網路/RS-232/RS-485 至 ZigBee 轉換器 (ZigBee 協調器) (RoHS)
需搭配其他相關產品

相似產品

CPU 模組
CPU 80186, 80 MHz or compatible
LED 燈
狀態 1 x Power
1 x Net
1 x RxD
RF 無線電
通道數 16
傳輸功率 Up to 10 dBm EIRP
ZigBee
天線 5 dBi Omni-Directional antenna
最多 Slave 數 255
傳輸距離 (LoS) 300 meters

COM Ports
Ports 1 x RS-232 (TxD, RxD and GND)
1 x RS-232 (DB9 Female)
1 x RS-485 (DATA+, DATA-; internal ASIC self-tuner); Non-isolated

Baud Rate 1200 ~ 115200 bps
同位元 Even, Odd, None
Data Bit 7, 8
Stop Bit 1, 2
電源
輸入範圍 +10 VDC ~ +30 VDC
功耗 Max. 2.5 W
機構
外殼 Plastic
尺寸 (mm) 33 x 87 x 110 (W x L x H)
環境
工作溫度 -25 ~ +75°C
儲存溫度 -40 ~ +80°C
濕度 5 ~ 95% RH, Non-condensing
