ZT-2055-IOP
ZigBee I/O 雙連接模組，帶 8 通道隔離 DI 和 8 通道 DO (ZigBee 協調器)(僅限亞洲)
特色
- ISM 2.4 GHz 工作頻率
- 完全符合2.4G IEEE 802.15.4/ZigBee規範
- 無線傳輸範圍可達 700 m（預設）
- 可調式射頻傳輸輸出功率
- 8通道數位輸入和數位輸出配對
- 無線斷線監控的 DO 安全值設定
- 可設定的 I/O 配對數
- 突波及靜電放電保護
- 支援無線通訊的 AES-128 加密
- 可安裝 DIN 導軌
介紹

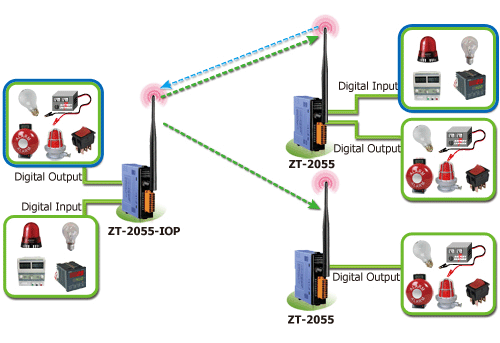

ZT-2055-IOP模組是一個ZigBee協調器，提供8個隔離通道用於數位輸入和8個隔離通道用於數位輸出。 嵌入式I/O通道綁定功能意味著無需使用外部控制器。 每個通道的狀態與ZT-2055的遠端通道綁定。 ZT-2055-IOP 根據自己的 DI 通道不斷更新遠端 ZT-2055 的 DO 通道狀態。 它還讀取遠端ZT-2055的DI通道狀態以同步自己的DO通道。 ZT-2055-IOP還提供外部DIP開關以方便配置，可用於在任何困難的接線環境中同步數位訊號。
應用
樓宇自動化、工廠自動化、機器自動化、遠端維護、遠端診斷、測試設備。
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | 4 kV for Power Line |
| ESD (IEC 61000-4-2) | 4 kV Contact for Power Line, Communication Line and each Channel, 8 kV Air for Random Point |
| Surge (IEC 61000-4-5) | 3 kV for Power Line |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power 1 x Communication 8 x Digital Input 8 x Digital Output |
| ZigBee | |
|---|---|
| 天線 | 2.4 GHz, 5 Omni-Directional |
| 認證 | CE/FCC, FCC ID |
| 最多 Slave 數 | 255 |
| 標準 | ZigBee 2007 Pro |
| 傳輸功率 | 11 dBm (FCC Certificated) |
| 傳輸距離 (LoS) | 700 m (Typical) |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 8 |
| 類型 | Dry Contact, Wet Contact |
| Sink/Source (NPN/PNP) | Dry: Source Wet: Sink/Source |
| ON 電壓準位 | Dry: Close to GND Wet: +10 VDC ~ +50 VDC |
| OFF 電壓準位 | Dry: Open Wet: Max. +4 VDC |
| 輸入阻抗 | 10 KΩ |
| 過電壓保護 | ±70 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 8 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink |
| 負載電壓 | +3.5 ~ 50 VDC |
| 負載電流 | 650 mA/Channel |
| 過電壓保護 | 1.4 A (with short-circuit protection) |
| 過載保護 | 60 VDC |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | Max. 2.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33 x 96 x 110 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 °C ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
