ZT-2053-IOP
帶 14 通道隔離 DI 的 ZigBee I/O 對連接模組 (ZigBee 協調器)(僅限亞洲)
特色
- ISM 2.4 GHz 工作頻率
- 完全符合 2.4G IEEE 802.15.4/ZigBee 規範
- 無線傳輸範圍可達 700 m（預設）
- 可調射頻傳輸輸出功率
- 14通道數位輸入的成對連接
- 無線斷開監控的 DO 安全值設置
- 可配置的 I/O 配對編號
- 浪湧和ESD保護
- 支援無線通信的 AES-128 加密
- DIN導軌安裝
介紹

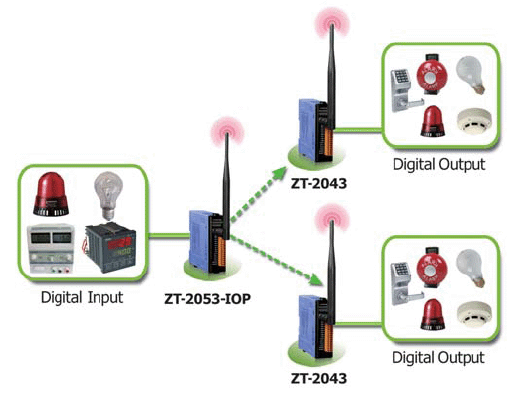

ZT-2053-IOP模組作為ZigBee協調器，與ZT-2043模組（14通道接收型數字輸出）提供14通道數位輸入對連接功能。嵌入式 I/O 通道綁定功能意味著無需使用外部控制器。每個 ZT-2053-IOP 通道的狀態都會觸發 ZT-2043 模組上相應的遠端數位輸出通道。ZT-2053-IOP 不斷將數位輸入通道的狀態更新傳輸到遠端 ZT-2043，以確保數位輸出通道同步。ZT-2053-IOP 還提供外部 DIP 開關，便於配置，可用於在任何佈線困難的環境中同步數字信號。
應用
樓宇自動化、工廠自動化、機器自動化、遠端維護、遠端診斷、檢測設備。
相似產品
| 隔離 | |
|---|---|
| 內部隔離 | 3750 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | 4 kV for Power Line |
| ESD (IEC 61000-4-2) | 4 kV Contact for Power Line, Communication Line and each Channel, 8 kV Air for Random Point |
| Surge (IEC 61000-4-5) | 3 kV for Power |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power / Debug 1 x Communication 14 x Digital Input |
| ZigBee | |
|---|---|
| 天線 | 2.4 GHz, 5 Omni-Directional |
| 最多 Slave 數 | 255 |
| 標準 | ZigBee 2007 Pro |
| 傳輸功率 | 11 dBm (FCC Certificated) |
| 傳輸距離 (LoS) | 700 m (Typical) |
| 數位輸入 | |
|---|---|
| 通道數 | 14 |
| 類型 | Dry + Wet Contact |
| ON 電壓準位 | Dry: Close to GND Wet: +3.5 VDC ~ +30 VDC |
| OFF 電壓準位 | Dry: Open Wet: Max. +1 VDC |
| 輸入阻抗 | 3 kΩ, 0.33 W |
| 有效距離 | 500 m Max. |
| 電源 | |
|---|---|
| 輸入範圍 | +10 VDC ~ +30 VDC |
| 功耗 | Max. 0.72 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33 x 78 x 110 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 °C ~ +80 °C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
