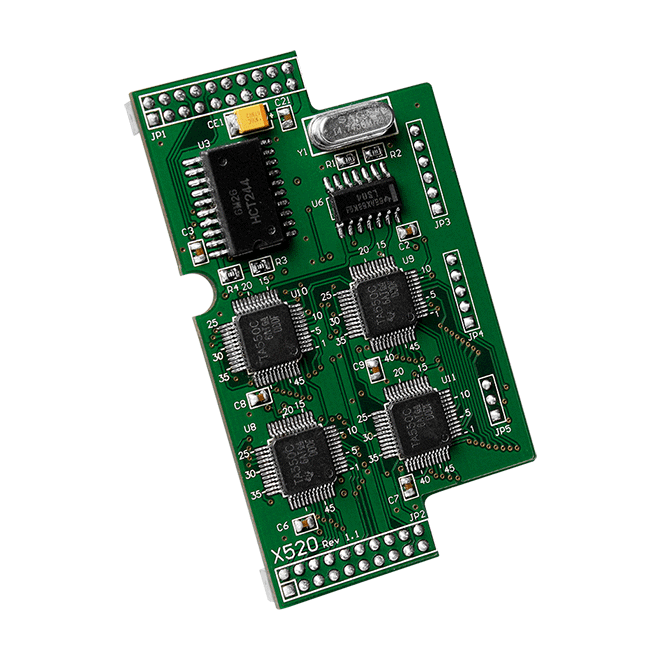

X520
4 埠 RS-232 (3-Pin), 1 通道數位輸入 和 2 通道數位輸出
特色
- 4 埠非隔離 3 線式 RS-232 和 1 通道非隔離數位輸入和 2 通道非隔離數位輸出
介紹
X-board 系列適用於 I-7188XA、I-7188XB、I-7188XC、I-7188XG、I-7188EG、I-7188EX 和 uPAC-7186EX 系列（uPAC-7186EX、uPAC-7186PEX、uPAC-7186EG、uPAC- 7186EX-FD、uPAC-7186EX-SM）。
一個 μPAC 上只能插一個 X-board。
X520 是一個 4 埠非隔離 3 線式 RS-232 和 1 通道非隔離數位輸入和用於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和uPAC-7186EX 系列的 2 通道非隔離數位輸出 X-board。
一個 μPAC 上只能插一個 X-board。
X520 是一個 4 埠非隔離 3 線式 RS-232 和 1 通道非隔離數位輸入和用於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和uPAC-7186EX 系列的 2 通道非隔離數位輸出 X-board。
應用
相似產品
| 數位輸入 | |
|---|---|
| 通道數 | 1 |
| 類型 | Dry Contact |
| Sink/Source (NPN/PNP) | Source |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 數位輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink(NPN) |
| 負載電壓 | +5 ~ +30 VDC |
| 負載電流 | 100 mA |
| 隔離 | None |
| COM Ports | |
|---|---|
| Ports | 4 x 3-wire RS-232 (TxD, RxD, GND) |
| Baud Rate | 115200 bps Max. 1200 ~ 115200 bps 10 k, 20 k, 50 k, 125 k , 250 kbps , 500 k, 800 k, 1M 125 k, 250 k, 500 k |
| FIFO 容量 | 16 bytes |
| 機構 | |
|---|---|
| 尺寸 (mm) | 38 mm x 64 mm |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5 ~ 90 %, Non-condensing |
