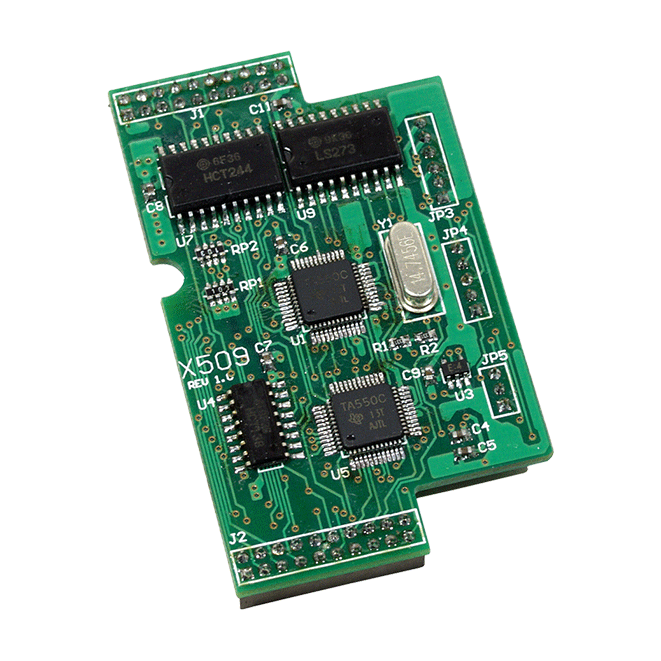

X509
2 埠 RS-232 (3-Pin), 4 通道數位輸入和 4 通道數位輸出
特色
- 2 埠非隔離 3 線式 RS-232 和 4 通道非隔離數位輸入和 4 通道非隔離數位輸出
介紹
X-board 系 列 適 用 於 I-7188XA、I-7188XB、I-7188XC、I-7188XG、I-7188EG、I-7188EX 和 uPAC-7186EX系列（uPAC-7186EX、uPAC-7186PEX、uPAC-7186EG、uPAC- 7186EX-FD、uPAC-7186EX-SM）。
一個 μPAC 上只能插一個 X-board。
X509 是一個 2 埠非隔離 3 線式 RS-232 和 4 通道非隔離數位輸入和用於 I-7188XB、I-7188XG、I-7188EX、I-7188EG和 uPAC-7186EX 系列的 4 通道非隔離數位輸出 X-board。
一個 μPAC 上只能插一個 X-board。
X509 是一個 2 埠非隔離 3 線式 RS-232 和 4 通道非隔離數位輸入和用於 I-7188XB、I-7188XG、I-7188EX、I-7188EG和 uPAC-7186EX 系列的 4 通道非隔離數位輸出 X-board。
應用
相似產品
| 數位輸入 | |
|---|---|
| 通道數 | 4 |
| 類型 | Wet (Sink/Source) / Dry |
| ON 電壓準位 | Wet Contact:+3.5V ~ +30VDC Dry Contact:Open |
| OFF 電壓準位 | Wet Contact:+1V Max. Dry Contact:Close to GND |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 負載電壓 | ≤ +30 VDC |
| 負載電流 | 100 mA |
| 隔離 | None |
| COM Ports | |
|---|---|
| Ports | 2 x 3-wire RS-232 (TxD, RxD, GND) |
| Baud Rate | 115200 bps Max. 1200 ~ 115200 bps 10 k, 20 k, 50 k, 125 k , 250 kbps , 500 k, 800 k, 1M 125 k, 250 k, 500 k |
| FIFO 容量 | 16 bytes |
| 電源 | |
|---|---|
| 功耗 | 0.7 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 38 mm x 64 mm |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5 ~ 90 %, Non-condensing |
