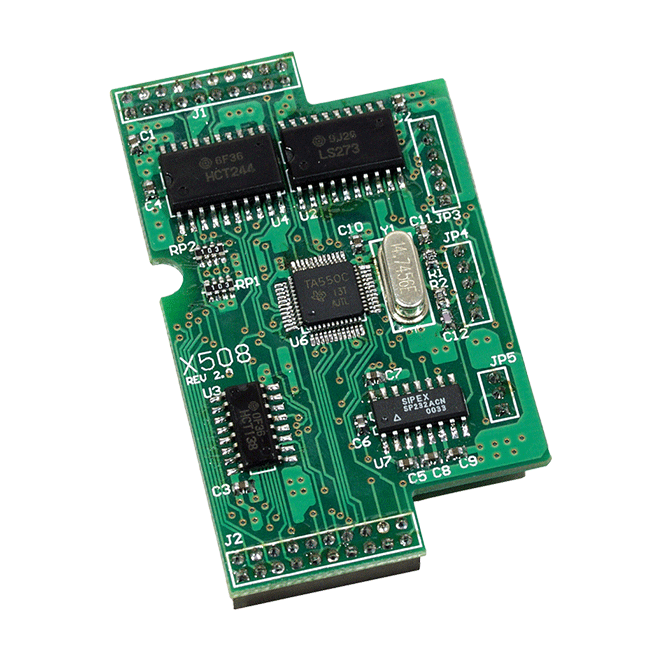

X508
1 埠 RS-232 (5-Pin), 4 通道數位輸入 和4 通道數位輸出
特色
- 1 埠非隔離 5 線式 RS-232 和 4 通道非隔離數位輸入和4 通道非隔離數位輸出
介紹
X-board 系 列 適 用 於 I-7188XA、I-7188XB、I-7188XC、I-7188XG、I-7188EG、I-7188EX 和 uPAC-7186EX系列（uPAC-7186EX、uPAC-7186PEX、uPAC-7186EG、uPAC- 7186EX-FD、uPAC-7186EX-SM）。
一個 μPAC 上只能插一個 X-board。
X508 是 1 埠非隔離 5 線式 RS-232 和 4 通道非隔離數位輸入 和 用 於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和uPAC-7186EX 系列的 4 通道非隔離數位輸出 X-board。
一個 μPAC 上只能插一個 X-board。
X508 是 1 埠非隔離 5 線式 RS-232 和 4 通道非隔離數位輸入 和 用 於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和uPAC-7186EX 系列的 4 通道非隔離數位輸出 X-board。
應用
相似產品
| 數位輸入 | |
|---|---|
| 通道數 | 4 |
| 類型 | Wet Contact |
| Sink/Source (NPN/PNP) | Sink |
| ON 電壓準位 | +3.5V ~ +30VDC |
| OFF 電壓準位 | +1V Max. |
| 數位輸出 | |
|---|---|
| 通道數 | 4 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | NPN |
| 負載電壓 | ≤ +30 VDC |
| 負載電流 | 100 mA |
| 隔離 | None |
| COM Ports | |
|---|---|
| Ports | 1 x 5-wire RS-232 (TxD, RxD, RTS, CTS, GND) |
| Baud Rate | 115200 bps Max. 1200 ~ 115200 bps 10 k, 20 k, 50 k, 125 k , 250 kbps , 500 k, 800 k, 1M 125 k, 250 k, 500 k |
| 同位元 | None, Even, Odd, Mark, Space |
| Data Bit | 5, 6, 7, 8 |
| Stop Bit | 1, 1.5, 2 |
| FIFO 容量 | 16 bytes |
| 機構 | |
|---|---|
| 尺寸 (mm) | 38 mm x 64 mm |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5 ~ 90 %, Non-condensing |
