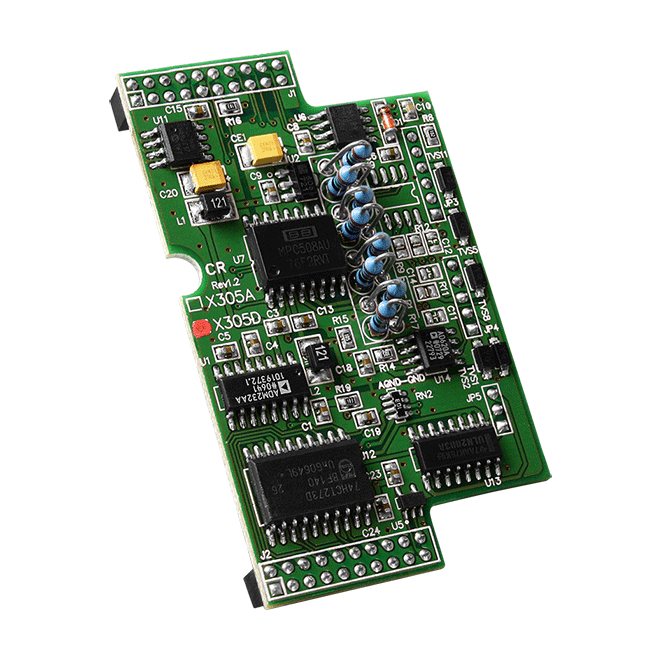

X305D
8 通道 A/D（0~20mA）、2 通道數位輸入 和 2 通道數位輸出
特色
- 8 通道非隔離類比輸入和 2 通道數位輸入和2 通道數位輸出
- 12 位單端輸入 (0 ~ 20 mA)
介紹
X-board 系 列 適 用 於 I-7188XA、I-7188XB、I-7188XC、I-7188XG、I-7188EG、I-7188EX 和 uPAC-7186EX 系列（uPAC-7186EX、uPAC-7186PEX、uPAC-7186EG、uPAC- 7186EX-FD、uPAC-7186EX-SM）。
一個 μPAC 上只能插一個 X-board。
X305D 是 適 用 於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和 uPAC-7186EX 系列的 8 通道非隔離類比輸入和2 通道數位輸入和 2 通道數位輸出 X-board。
一個 μPAC 上只能插一個 X-board。
X305D 是 適 用 於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和 uPAC-7186EX 系列的 8 通道非隔離類比輸入和2 通道數位輸入和 2 通道數位輸出 X-board。
應用
相似產品
| 類比輸入 | |
|---|---|
| 通道數 | 8 |
| 類型 | Current |
| 範圍 | 0 ~ 20 mA |
| 解析度 | 12-bit |
| 採樣率 | 4 KHz Max. |
| 輸入阻抗 | 125 Ohm |
| 過電壓保護 | ±30 VDC |
| 隔離 | None |
| 數位輸入 | |
|---|---|
| 通道數 | 2 |
| 類型 | Dry Contact |
| ON 電壓準位 | Close to GND |
| OFF 電壓準位 | Open |
| 隔離 | None |
| 過電壓保護 | 30 VDC |
| 數位輸出 | |
|---|---|
| 通道數 | 2 |
| 類型 | Open Collector |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| 負載電壓 | ≤ +30 VDC |
| 負載電流 | 100 mA |
| 過電壓保護 | 1.4 A |
| 隔離 | None |
| 電源 | |
|---|---|
| 功耗 | 1 mW |
| 機構 | |
|---|---|
| 尺寸 (mm) | 38 mm x 64 mm |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5 ~ 90 %, Non-condensing |
