X116
6 通道繼電器輸出和 4 通道隔離數位輸入
特色
- 6 通道繼電器輸出和 4 通道非隔離數位輸入，無外殼
介紹
X-board 系列適用於 I-7188XA、I-7188XB、I-7188XC、I-7188XG、I-7188EG、I-7188EX 和 uPAC-7186EX 系列（uPAC-7186EX、uPAC-7186PEX、uPAC-7186EG、uPAC- 7186EX-FD、uPAC-7186EX-SM）。
一個 μPAC 上只能插一個 X-board。

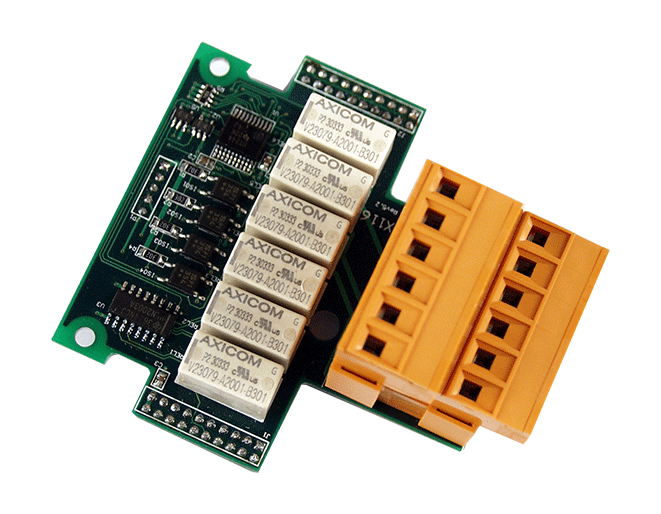

X116 是用於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和 uPAC-7186EX 系列的 6 通道繼電器輸出和 4 通道非隔離數位輸入 X-board。 （不含外殼）
一個 μPAC 上只能插一個 X-board。
X116 是用於 I-7188XB、I-7188XG、I-7188EX、I-7188EG 和 uPAC-7186EX 系列的 6 通道繼電器輸出和 4 通道非隔離數位輸入 X-board。 （不含外殼）
應用
相似產品
| 數位輸入 | |
|---|---|
| 通道數 | 4 (with one DI.COM) |
| 類型 | TTL/5 V |
| Sink/Source (NPN/PNP) | Sink/Source (NPN/PNP) |
| ON 電壓準位 | Logic 1: 5.0 V Min. |
| OFF 電壓準位 | Logic 0: 1 V Max. |
| 隔離 | 3750 Vrms |
| 輸入阻抗 | 3 kΩ |
| 繼電器輸出 | |
|---|---|
| 通道數 | 6 (Form A, Normal Open) |
| 觸點規格 | 220 VDC, 250 VAC@5 A |
| 作動時間 | 5 ms |
| 釋放時間 | 5 ms |
| 電氣耐久性 | Typical 5 million operations at 12 V/10 mA Typical 1 million operations at 6 V/100 mA |
| 機械耐久性 | Typical 10 million operations at 30 VDC/2 A, 120 VAC/0.5 A, 240 VAC/0.25 A |
| 機構 | |
|---|---|
| 尺寸 (mm) | 72 mm x 64 mm |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -40 ~ +80 °C |
| 濕度 | 5 ~ 90 %, Non-condensing |
