WP-9x28-CE7

WP-9x28-CE7 series

內建Cortex-A8 CPU和WinCE 7.0的Win-GRAF控制器

特色

• Cortex-A8, 1GHz CPU
• 512 MB SDRAM 與 256 MB Flash
• Windows CE 7.0
• 內建 Win-GRAF 軟邏輯 (IEC 61131-3 標準)
• VGA 埠輸出
• Modbus RTU/TCP (主站, 從站)
• 支援 eLogger HMI
• 備援電源輸入

介紹

Win-GRAF WinPAC-9000-CE7 系列 (WP-9228-CE7/9428-CE7/9828-CE7) 是泓格科技推出的新一代 Win-GRAF 軟邏輯雙乙太網路 WinPAC 可程式自動控制器。這款設備採用高效能的 Cortex-A8 (1.0 GHz) 處理器，並搭載 Windows CE 7.0 作業系統，適合各類工業自動化應用。它擁有多種通訊介面，包括 VGA、USB、雙乙太網路埠和 RS-232/485 埠，並支援 2、4 或 8 個 I/O 模組擴充插槽，可以輕鬆插入並列式 I/O (I-9K 系列) 及串列式 I/O (I-97K 系列) 模組。這款控制器設計堅固耐用，適用於各種嚴苛環境，為工業自動化提供了高可靠性和靈活性。

WinPAC 運行 Windows CE 7.0 作業系統，帶來了硬體即時功能、高效能精確控制，並且讓 PAC 擁有類似 PC 的視窗顯示與操作環境。WP-9x28-CE7系列，除了支援 Win-GRAF 軟體 (符合 IEC61131-3 標準) 來開發控制程式外，還支援使用 M.S. VS 2008 軟體 (包括 VB .NET 和 C#) 來開發人機介面與資料管理應用程式。這樣一來，Win-GRAF 應用程式與這些開發的應用程式可以輕鬆地互相交換資料，使設計更加方便實用。

WP-9000-CE7 功能:

金屬外殼
電源/通信彈簧夾端子連接器
用於 LAN1 的堅固型 RJ-45 連接器

點擊連結可以獲取更多關於硬體的資訊。

應用

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價

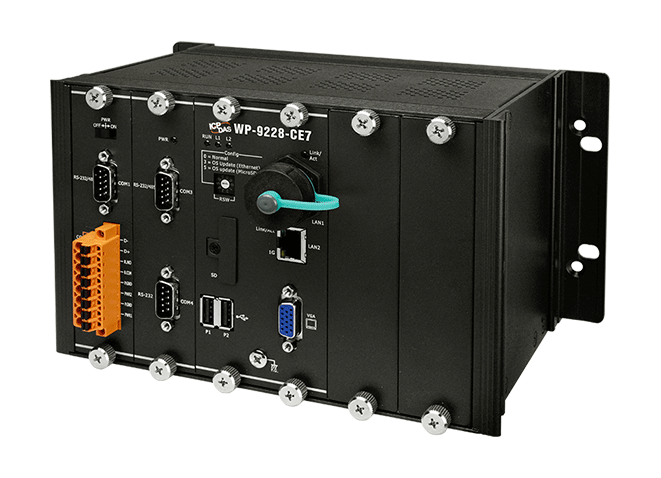

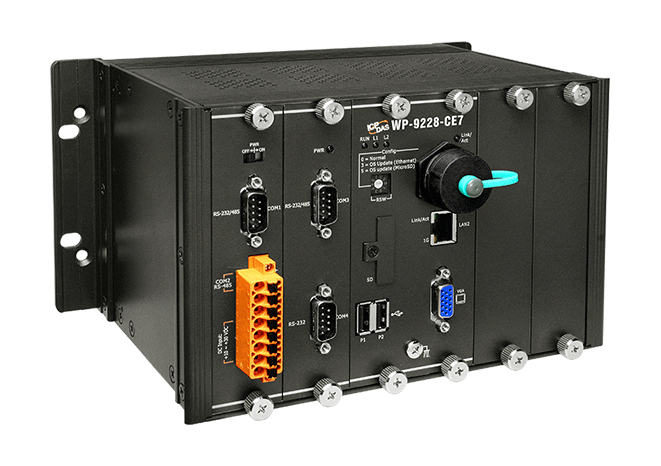

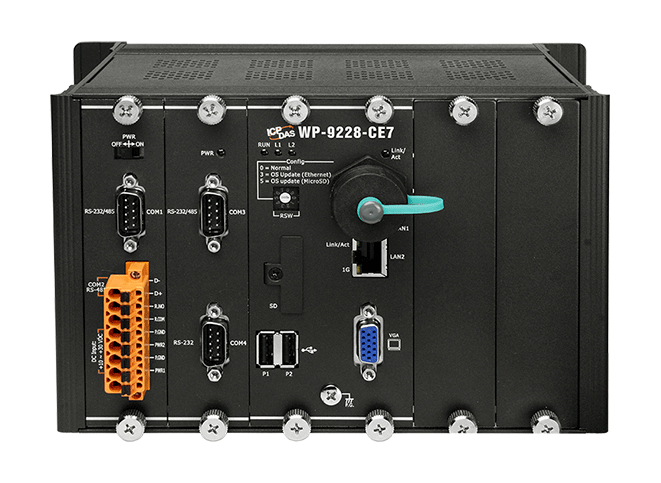

產品系列 WP-9228-CE7 CR	說明2 插槽 , 內建Cortex-A8 CPU和WinCE 7.0的Win-GRAF控制器 (RoHS)

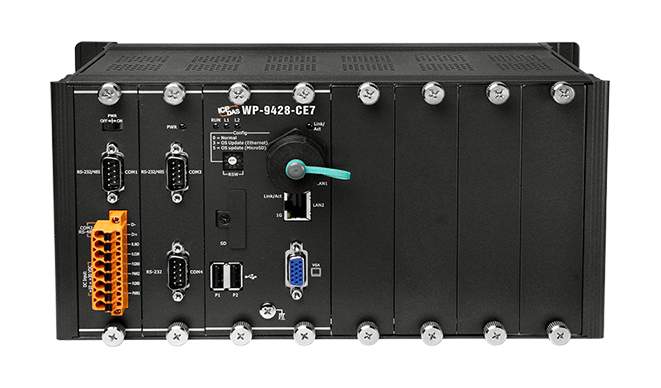

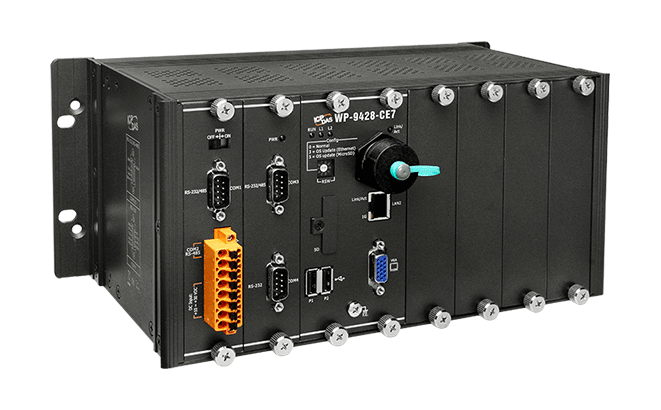

產品系列 WP-9428-CE7 CR	說明4 插槽 , 內建Cortex-A8 CPU和WinCE 7.0的Win-GRAF控制器 (RoHS)

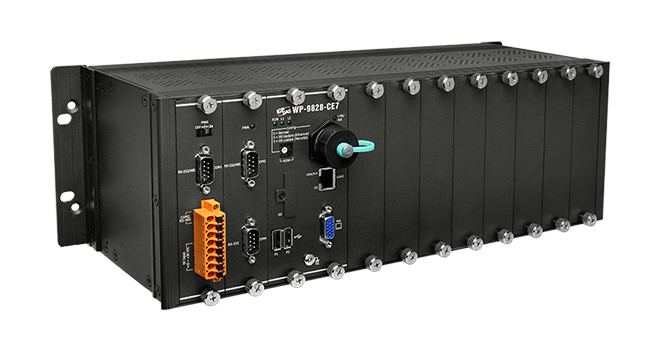

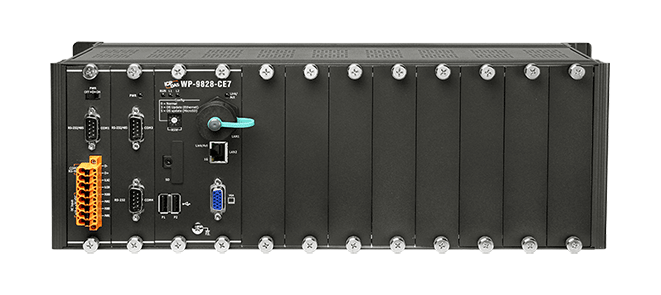

產品系列 WP-9828-CE7 CR	說明8 插槽 , 內建Cortex-A8 CPU和WinCE 7.0的Win-GRAF控制器 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

軟體
OS	Windows CE 7.0
通訊協定	• OPC UA Server • Modbus TCP/IP 主/從站 • Modbus RTU 主/從站 • Modbus ASCII 主站 • DCON 通訊協定 • 使用者自訂通訊協定
開發	內建 Win-GRAF 軟邏輯 (IEC 61131-3 國際標準)
服務	FTP Server, Web Server (支援 VB script, JAVA script), Embedded SQL Server
功能	• eLogger HMI • 應用程式保護 • Data Binding • 即時線上更新 • 排程控制 • 可保存變數 • 檔案讀寫 • Data Log
Framework 支援	.Net Compact Framework 3.5
多國語系	英文, 德文, 法文, 西班牙文, 俄羅斯文, 韓文, 義大利文, 簡體中文, 繁體中文
SDK	Dll for VC, Dll for Visual Studio.Net 2008

主要單元
CPU	Cortex-A8, 1.0 GHz
64-bit 硬體序號	有
系統記憶體	512 MB DDR3 SDRAM
儲存	256 MB Flash, 4 GB SD 卡 (最大支援 32 GB)
非揮發性記憶體	128 KB MRAM, 16 KB EEPROM
實時時鐘	可讀/寫年、月、日、時、分、秒, 並提供星期資訊
看門狗計時器	雙看門狗機制

顯示
訊號	VGA
解析度	800 x 600, 1024 x 768

LED 燈
狀態	1 x 系統, 2 x 電源, 2 x 可編程

I/O 擴充
I/O 類型	I-9K, I-97K 系列
槽數	WP-9228-CE7: 2 WP-9428-CE7: 4 WP-9828-CE7: 8

HMI
蜂鳴器	有
旋轉開關	有, (0 ~ 9)

乙太網路
Ports	2 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)

COM Ports
Ports	1 x RS-232, 1 x RS-485, 2 x RS-232/485 (隔離值 3000 VDC)

USB
Ports	2 x USB 2.0

電源
輸入範圍	+10 ~ 30 VDC (1 kV 隔離 )
冗餘電源輸入	有
功耗	WP-9228-CE7: 16.6 W WP-9428-CE7: 16.8W WP-9828-CE7: 18W

機構
外殼	金屬
尺寸 (mm)	WP-9228-CE7: 239 x 133 x 164 (W x L x H) WP-9428-CE7: 300 x 133 x 164 (W x L x H) WP-9828-CE7: 422 x 133 x 164 (W x L x H)
安裝	標準導軌安裝或壁掛式安裝
